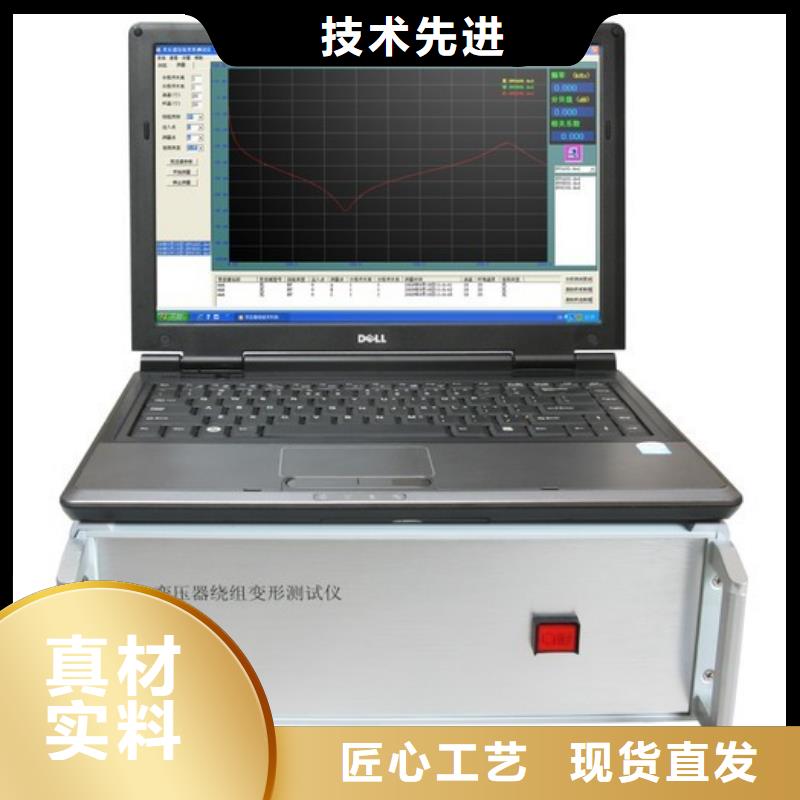

運城變壓器繞組變形測試儀二、頻響法主要技術特點1.采集控制采用高速、高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口。3.硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。4.高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。5.信號輸出幅度軟件調節，幅度峰值±10V。6.計算機將檢測結果自動分析和生成電子文檔(Word)。7.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能兼容當前國內兩種技術流派的測量模式。8.幅頻特性符合關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。9.檢測數據自動分析系統橫向比較A、B 、C三相之間進行繞組相似性比較其分析結果為:①一致性很好②一致性較好③一致性較差④一致性很差縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較其分析結果為: ①正常繞組②輕度變形③中度變形④嚴重變形10.可自動生成Word電子文檔，供保存和打印。11.該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

運城變壓器繞組變形測試儀準備工作注：使用說明書中涉及計算機及Windows操作系統的基本操作不在本使用說明書中，請參考相關的計算機書籍。注：使用說明書中關于Windows操作系統的基本操作以Windows7操作系統為基礎，其他Windows系統的操作與Windows 7操作的差別不在本使用說明書之內，請參考相關的計算機書籍。三 試驗接線3.1面板介紹變壓器繞組變形測試儀的面板如圖1所示。圖1變壓器繞組變形測試儀面板圖進行變壓器繞組變形測試時的外部接線示意圖如圖2所示。儀器的 激勵端 通過輸入電阻（內阻）將掃頻電壓信號輸入被試變壓器繞組的首端，首端的電壓信號輸入儀器的 輸入端 ，被試變壓器繞組末端的電壓信號輸入到儀器 響應端 。變壓器繞組變形測試儀的“接地”、“被試變壓器”的外殼和鐵芯一起接地。3.2繞組的接線方式圖2 變壓器繞組變形測試的外部接線示意圖繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試繞組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。?YN接線掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖3所示。圖3 YN接線?Y接線由于中性點未引出，應按以下方式接線，如圖4所示。輸入阻抗接于A，輸出阻抗接在B測試。輸入阻抗接于B，輸出阻抗接在C測試。輸入阻抗接于C，輸出阻抗接在A測試。圖4 Y接線?內連接△接線內連接Δ接線繞組的接線方式如圖5所示。輸入阻抗接于c，輸出阻抗接在a相，代表a相。輸入阻抗接于a，輸出阻抗接在b相，代表b相。輸入阻抗接于b，輸出阻抗接在c相，代表c相。圖5 內連接Δ接線由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。?外連接Δ接線如果繞組解開測量的接線方式如圖6所示。如果不解開連接，可以看作內連接Δ接線，接線方式如圖7所示。輸入阻抗接于x，輸出阻抗接在a相，代表a相。輸入阻抗接于y，輸出阻抗接在b相，代表b相。輸入阻抗接于z，輸出阻抗接在c相，代表c相。圖6外連接Δ接線?有平衡繞組的變壓器對于有平衡繞組的變壓器，測試時必須解開接地。如圖7所示。圖7 平衡繞組接線

<運城>天正華意電氣設備有限公司 運城繞組變形測試儀檢定裝置誠信企業

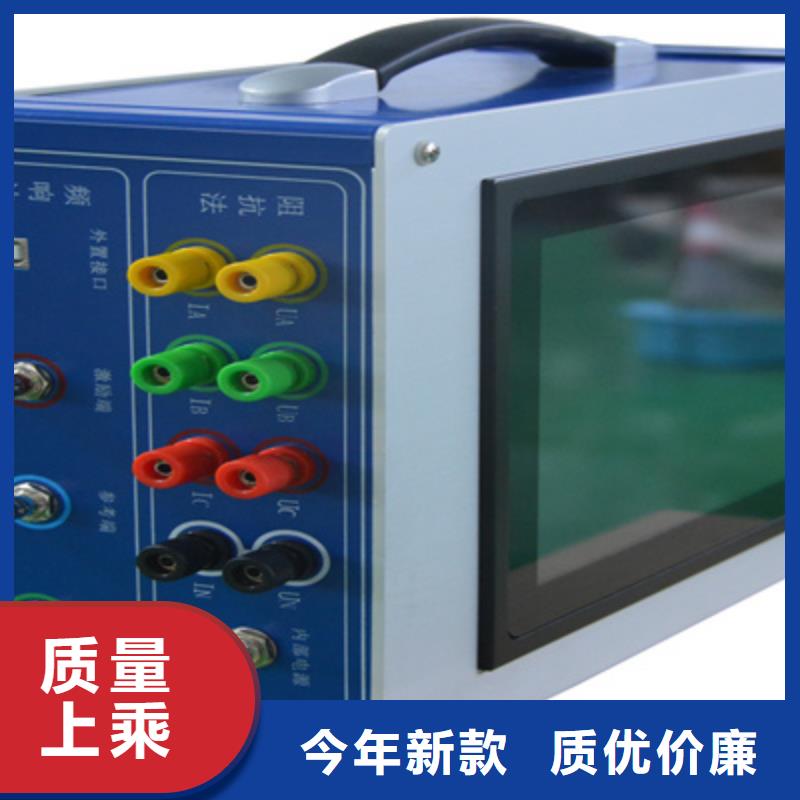

運城變壓器繞組變形測試儀一體機變壓器繞組變形頻響特性測試裝置一、主要技術特點：?采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。?測量速度快，對單個繞組測量時間1-2分鐘以內。?頻率精度非常高，精度高于0.001％ 。?數字化頻率合成，頻率穩定性更高。?5000V電壓隔離、充分保護測試電腦。?可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。?軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。?軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。?現場接線簡單、使用方便。二、主要技術指標?測量速度：單相繞組1分鐘-2分鐘?輸出電壓：Vpp-25V，測試中自動調整?輸出阻抗：50Ω?輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）?掃頻范圍：10Hz－2MHz(10MHz選配)?頻率精度： 0.001％?每通道采樣頻率：100Msps?掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置?曲線顯示：幅頻曲線（相頻曲線，選配）?測量動態范圍寬：－120dB～20dB?供電電壓：AC220V±10％?主機重量： 6kg?主機體積:352mm＊272mm＊150mm三、選型備注： 根據以下指標，分為不同型號：● 掃頻范圍 2M/10M● 幅頻曲線/相頻曲線● 分體機/一體機● 單相/三相自動測試● 頻響法/頻響法＋阻抗法二合一等★ 本產品可依據用戶需求指標設計制做。

<運城>天正華意電氣設備有限公司 運城繞組變形測試儀檢定裝置誠信企業

運城變壓器繞組變形測試儀感謝您使用本公司變壓器繞組變形測試儀。為了您能更、更快捷地使用本設備，了解它的卓越功能，請您在使用本設備安裝調試前，仔細閱讀使用說明書。謝謝您的合作！質量保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。事項非專業人員請勿拆開維修，以免觸電及擴大故障范圍！請勿拆下儀器的蓋板：以免產生電擊危險。為避免傷害人身及設備，使用測試儀前請先閱讀“須知”和“警告”以及“注意”等相關資料的內容。 須知 請遵循本手冊的說明使用測試儀，否則測試儀所提供的保護可能會受到損壞。 本手冊中: 警告是指對使用者構成危險的情況或操作。 小心是指對測試儀或被試變壓器可能造成損壞的情況或操作。 注意是指對測試結果可能造成誤差的情況或操作。 工作準則 為了避免人身傷害，同時為避免測試儀或被試變壓器受到損壞，請遵循以下準則進行操作：1、使用前，請先檢查測試儀的外觀，檢查電源開關位置是否在“關”的位置、各接線端子是否正常。 2、變壓器的測量接地沒有連接正確前，請不要開始繞組變形測試。 3、試驗前應將被試變壓器線端充分放電。 4、繞組變形測試應在解開變壓器所有引線(包括架空線、封閉母線和電纜)的前提下進行，并使這些引線盡可能的遠離變壓器套管(周圍接地體和金屬懸浮物需離開變壓器套20cm以上)，尤其是與封閉母線連接的變壓器。 5、測試時必須正確記錄分接開關的位置。應盡可能將被試變壓器的分接開關放置在第1分接，特別對有載調壓變壓器，以獲取較的繞組信息。對于無載調壓變壓器，應保證每次測量在同一分接位置，便于比較。 6、變壓器鐵芯必須與外殼可靠接地。7、應保證測量接線鉗與套管線夾緊密接觸。如果套管線夾上有導電膏或銹跡，必須使用砂布或干燥的棉布擦拭干凈。8、測量線正確使用：放線時應展開不要卷曲、收線時應平直繞成環形存放，測量夾子在測量結束時應與測量線脫開，避免在變壓器上掛住，有損測量線。9、測試使用過程中，不得打開與測試無關的其他軟件。10、測試儀不具有防水功能，不得在雨天露天使用。11、測試儀及測試配件不用時放入包裝箱，包裝箱平時至于平放狀態。

<運城>天正華意電氣設備有限公司
運城繞組變形測試儀檢定裝置誠信企業

運城變壓器繞組變形測試儀三、頻響法主要技術參數3.1 掃描方式1.線性掃描分布掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。2.分段掃頻測量分布掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技術參數1.幅度測量范圍: (-120dB)至(＋20dB)2.幅度測量精度: 0.1dB3.掃描頻率精度: 0.01％4.信號輸入阻抗：1MΩ5.信號輸出阻抗：50Ω6.信號輸出幅值：±20V7.同相測試重復率：99.9％8.測量儀器尺寸(長寬高)355X145X270(mm)9.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)10.總體重量:30Kg

<運城>天正華意電氣設備有限公司

運城變壓器繞組變形測試儀菜單欄進入軟件，左上方即為菜單欄，分別有“系統”、“查看”、“設置”和“幫助”四個下拉菜單。下面分別介紹各個下拉菜單的具體功能。12.1.1系統12.1.1.1開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。12.1.1.2分析測試報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。12.1.1.3連接設備，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。12.1.1.4選擇無線端口，這個是藍牙的連接方式的設置。12.1.1.5退出系統，使用完畢可以選擇此項目離開。12.1.2查看12.1.2.1二維顯示，當前測試曲線和查看歷史曲線的坐標為二維平面。此時可觀察多條曲線是否相同。12.1.2.2三維顯示，當前測試曲線和查看歷史曲線的坐標為三維立體。此時可觀察多條曲線各自的細節。12.1.2.3線性曲線，當前測試曲線和查看歷史曲線的坐標X頻率為線性增加的。此時可觀察曲線不同的頻率段細節。12.1.2.4對數曲線，當前測試曲線和查看歷史曲線的坐標X頻率為對數增加的。此時可觀察曲線在低頻率段細節。

運城變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

運城繞組變形測試儀檢定裝置誠信企業

運城變壓器繞組變形測試儀變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）12.1.3.2頻段設置，選擇此項目后，會打開一個掃描頻率低、中、高各個頻段的對話框，設置好各個頻段的范圍后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“還原”鍵則會恢復到默認頻段設置。此項目的頻段設置參數，只在打印報告中會反映出來。12.1.3.3設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。12.1.3.4系統初始化，當系統次安裝使用或者重新安裝使用后，運行會自動啟動該選項，對系統的測量參數進行初始化過程。一般用戶無需手動使用該項目。12.1.3.5固定頻率輸出測試，選擇此項目后，會打開一個要求輸入輸出頻率的對話框，選擇“開始輸出”將顯示輸出后得到的DB值，這個功能主要用來提供外部儀器檢測本儀器的頻率和幅值的度。12.1.4幫助可以在電腦上瀏覽繞組變形測試儀使用說明書。12.2數據菜單欄的下方，即為數據和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“數據”項目。此時，下方為已載入的數據文件，可通過“瀏覽”按鈕載入已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。12.3測量準備對變壓器測試的時候，選擇“測量”項目。此時會出現一個對話框，上面為測量變壓器的時候，需要填入的一些參數，“變壓器參數”鍵同菜單中的變壓器參數，（注意：如果測試過程中停止測量了，將無法繼續當前測量進度，數據也無法保存。
