運城三相電能表校驗裝置主表常數 — 指被測主表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表常數 — 指被測副表的標準電能脈沖常數；輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。主表圈數 — 設置主表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。副表圈數 — 設置副表的校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。

運城三相電能表校驗裝置?電能表誤差校驗在確保電壓、電流通道接線正確，脈沖采集接線正確的情況下，在“綜合界面-校表設置”界面單擊“誤差測試”觸摸按鍵，進入“綜合界面-誤差測試”界面，如圖2.6.1-1所示，開始對被校電能表進行誤差校驗。開始檢驗后，設定的圈數將會遞減，減至0的時候，會計算電能誤差，并且重新恢復設定的圈數，重新進行圈數遞減。一直到再次減至0，重新計算電能誤差。圖2.6.1-1 綜合測試-誤差測試界面?保存校驗結果當被校驗電能表的誤差穩定，并確認正確的反應了被校表的實際情況，需要保存測試數據時，單擊界面的“保存數據”觸摸按鍵，進行數據保存。保存的數據主要有該電能表的校表參數、當前電壓、電流、功率等電測參數，向量圖及接線判別結果、5次電能表誤差、當前六路諧波、當前時間等數據。每條記錄是以電表編號為基準的，所以為了防止記錄的覆蓋，保存不同的記錄，請修改電能表編號。?拆除測試線、關閉工作電源當采用市電供電時，先拆除電壓、電流、脈沖等測試線。然后關閉電源，拆除電源線。如果采用測試電網的電壓通道供電，則先關閉電源開關，在拆除電壓、電流、脈沖等測試線。

<運城>天正華意電氣設備有限公司 運城交直流電表變送器校驗臺

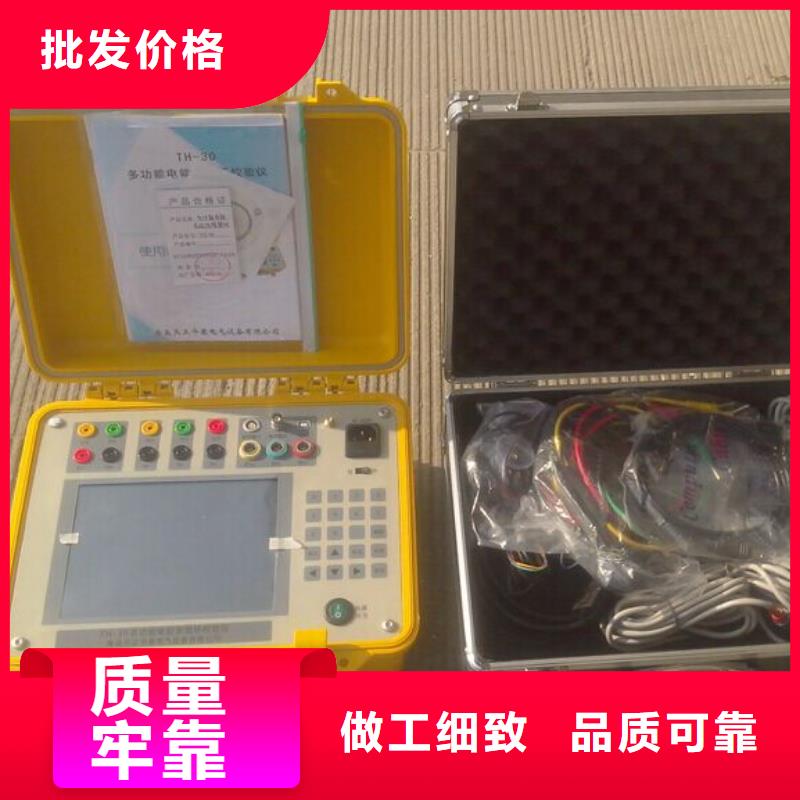

運城三相電能表校驗裝置 主要特點1、采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；2、采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶顯示，T9漢字輸入法；4、寬工作電源AC 57.7～480V，在 -20℃～＋40℃ 的溫度范圍內保證電能的準確性；5、無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸等外界原因造成誤差改變；6、電壓自動換檔 30～480V、電流直接輸入 5A；7、帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；8、高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。2.3 操作使用注意事項警告：本儀器屬于帶電工作設備，為了您的，請遵守生產的相關規定，嚴格按電力計量裝置現場校驗操作規程操作。?不能將脈沖線的夾子夾到電能表的電壓端子，否則會損壞儀器；?不能將電壓端子線插到電流端子口上，否則會損壞儀器；?不能將電流端子線插到電壓端子口上，否則會損壞儀器；?正確選擇工作電源（注意：電源范圍為 AC57.7V～480V）；?正確選擇電流量程，電流量程一般不要超過額定值的 220％；?三相三線測量時 B 相電壓必須接到電壓端子的公共端COM；?每只鉗表分正負端：“＋”端表示電流進、“-”端表示電流出，不得接錯；?鉗表顏色代表相別：黃-A 相、綠-B 相、紅-C 相；?不同相的鉗表不要互換使用，否則會影響測量精度；?三相三線測量時，B相電壓線、電流不要接到儀器上，以免影響測量準確性；?由于內置儀器電源，能從電壓端子上供電，校驗臺上使用儀器，請選擇儀器的電池或外接電源供電，以免影響校驗臺電壓輸出。

運城三相電能表校驗裝置采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。二、技術指標1、輸入特性電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）相角測量范圍：0~359.999°。頻率測量范圍：45~55Hz。2、準確度計量校驗部分：電壓：±0.05％（±0.1％）電流：±0.05％（±0.1％）（鉗形互感器±0.5％）有功功率：±0.05％（±0.1％）（鉗形互感器±0.5％）無功功率：±0.3％（±0.5％）（鉗形互感器±1.0％）有功電能：±0.05％（±0.1％）（鉗形互感器±0.5％）無功電能：±0.3％（±0.5％）（鉗形互感器±1.0％）頻率：±0.05％（±0.1％）相位：±0.2°3、電能質量基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.基波電壓和電流之間相位差的測量誤差：≤0.5°諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％三相電壓不平衡度誤差：≤0.2％4、工作溫度工作溫度：－10℃~ ＋40℃5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

<運城>天正華意電氣設備有限公司 運城交直流電表變送器校驗臺

運城三相電能表校驗裝置 諧波設定方法是：（1）先按“諧波值”鍵，顯示窗口Ua、Ub、Uc、Ia、Ib、Ic均顯示一個數字2，2代表個相所含波形數，電源中已經預置一種諧波輸出方式，即每相均含有基波和三次諧波兩種波形，三次諧波相對基波幅度為10％，相位為零。（2）再按“諧波值”鍵，顯示器表達兩個意思，一是本次諧波參數共3項由P、S、Φ顯示，可輸入參數的項，其代碼在閃動。二是指定輸出本次諧波的相序，顯示于6個窗口的相序符號，表示該相內含有本次諧波，按下相應的起停鍵（Ua…Ic等）可使該相退出或參加.（3）諧波有三個參數是:諧波次數（n）諧波幅度（A）諧波相位(P)定義是:n:兩位數值1-21次任選.A:三位數表示以基波幅度為本次諧波相對基波的百分值0-按整數設定。P:三位數表示諧波的相位0-360°按整數設定.輸完一個諧波參數后再輸下一個參數，可按依次“諧波”鍵下一個代碼會閃動表示可以輸入。(4)某次諧波設定完后，要確認，確認的方法是先按“↑”鍵再按”0”鍵.(5)當某一相輸出含有多個諧波成分，可以多次輸入并每次都確認一下.(6)從”諧值”狀態退出可按任一個功能鍵.使用諧波輸出要
