西藏介質損耗測試儀儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖 2—1 測量原理圖三、主要技術參數1使用條件-15℃∽40℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4高壓輸出0.5KV∽10KV每隔0.1kV精 度2％電流 200mA容 量2000VA5自激電源AC 0V∽50V/15A單 頻 50.0HZ、60.0HZ 自動雙變頻45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(讀數＊1.0％＋0.040％)△C x :±(讀數＊1.0％＋1.00PF)8測量范圍tgδ無限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT測試Cx ＜ 300nF9LCR測量范圍電感L＞20H（2kV）電阻R＞10KΩ（2kV）LCR測量精度1％角度分辨率0.0110CVT變比范圍10∽10000CVT變比精度1％CVT變比分辨率0.0111外型尺寸（主機350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存儲器大小200 組 支持U盤數據存儲13重量（主機）22.75Kg重量（附件箱）5.25Kg四、面板說明圖 4—11、緊急停機按鈕及高壓指示燈2、U盤接口3、總電源開關4、AC220V電源輸入插座5、Cn標準電容輸入插座6、Cx試品輸入插座7、觸摸顯示屏8、接地接線柱9、ES自激輸出10、打印機11、接線圖12、高壓輸出HV插座13、高壓線屏蔽接地端子圖 4—24.1、緊急停機按鈕及高壓指示燈安裝位置：如圖4—1—①。功 能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈作為高壓輸出指示燈。 4.2、U盤接口安裝位置：如圖4—1—②。功 能：可把儀器內部保存的測試數據導入并保存到U盤中。注 意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。4.3、總電源開關安裝位置：

西藏介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。控制面板：打印機、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。

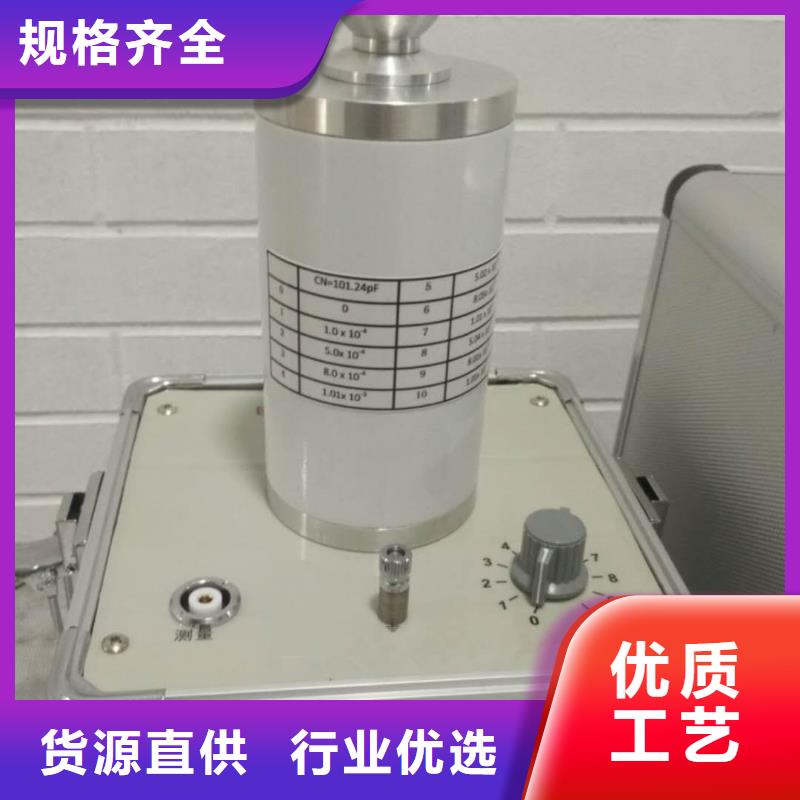

西藏介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。
