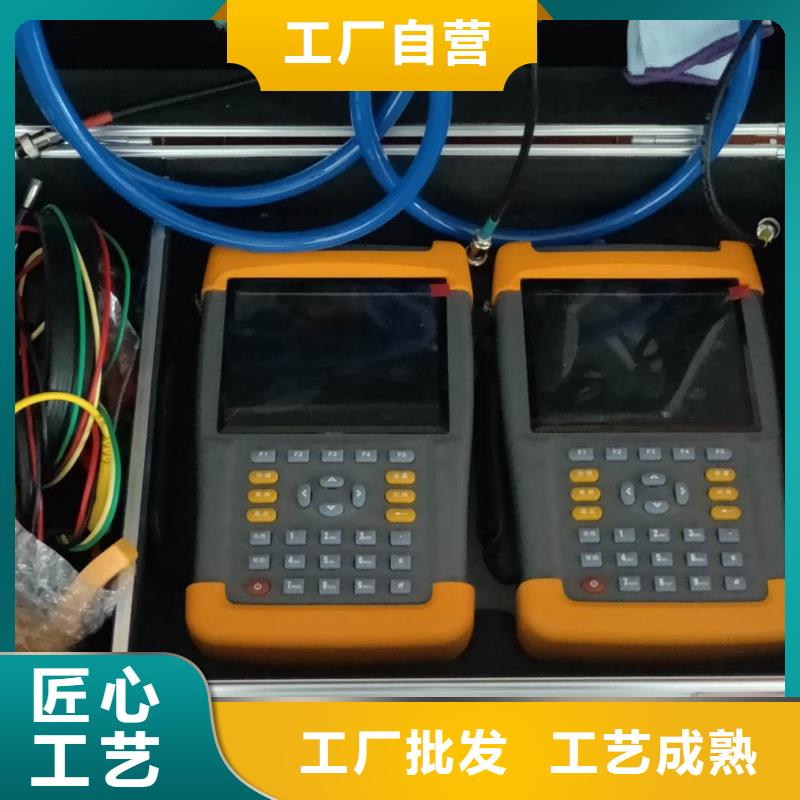

西藏臺區識別儀當電表編號、電表量程都設置正確后，單擊“確定”鍵即可保存相關數據。如要放棄保存，可以再次單擊“取消”鍵，便可退出保存頁。如果分機發出脈沖電流后，未得到主機發來的應答信息，將顯示“該線路未安裝主機”的提示信息。如果分機在該界面一開始就未接到有效電力載波數據幀，屏幕左上方將顯示“N”符號，此時無法通過點擊“確定”鍵發送電流。在該界面單擊“取消”鍵，將返回主菜單界面。載波測試在分機主菜單界面，通過”鍵移動光標，使光標選中“2、載波測試”，單擊“確定”鍵，進入載波測試界面也可在主菜單下，直接單擊鍵，進入載波測試界面。圖19進入載波測試界面，將紅、黑兩條分機測試線，歪頭一端插入分機接線孔，另一端接入待測線路的單相電源插座或其他易接電處。注意，測試線只能承受AC220V的電壓，切記不可將分機測試線接到AC380V或其他高于AC220V的電源中。測試線接好后，分機將顯示該線路的交流電壓，并開始接收主機發來的電力載波信號。一旦分機接收到完整的主機載波信號幀后，將顯示該測試線路的主機編號（也就是變壓器編號）被測線路所屬相別以及該相線路主機、分機兩端所測得的相電壓等測試數據。由于數據較多，無法在一屏中完全顯示，可以通過鍵上下翻頁查看載波測試下的保存功能與綜合測試的保存功能完全相同，請參考。當分機接入待測線路，大約10秒后仍未接收到完整的主機電力載波數據，分機將提示“該線路未安裝主機”。在該界面單擊“取消”鍵，將返回主菜單界面。電流測試在分機的主菜單界面下”鍵移動光標，使光標選中“3、電流測試”，單擊“確定”鍵，進入電流測試界面也可在主菜單下，直接單擊“3”鍵，進入綜合測試界面。該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。一旦進入該界面，分機將發送一組脈沖電流信號。并提示用戶，可以再次單擊“確定”鍵再次發送脈沖電流信號。該功能主要是應用于不使用電力載波通訊或不方便使用電力載波通訊的情況下，當分機發出電流脈沖時，借助第三方通訊方式，查詢當分機發出脈沖電流后，主機是否接收到了有效脈沖電流信號。如果收到信號，主機將顯示發出該信號的分機所在線路的臺區及相別信息。

西藏臺區識別儀開機進入主界面（如上圖），項為臺區識別，按1鍵或按上下鍵把光標移到到項再按確定，進入臺區識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。 臺區識別：用于設置載波開、關及顯示檢測到的電流信號；電流量程：用于設置電流量程及測試方法；臺區編號：設置所在臺區的編號及分機數量；電參顯示：顯示被測點的電壓電流；極性判別：用于檢查現場接線正確與否；(電流檢測要求電壓和電流必須一一對應）信號測試：信號測試；硬件測試：硬件測試。4. 3 臺區識別載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態。“OK”表示發送電力載波信號；“NO”表示停止發送電力載波信號；圖7電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。4.4 電流檢測圖8 主機量程選擇按上下鍵用來選擇電流檢測類型和鉗表量程相電流5A：是指接收電流脈沖采用3只5A鉗型電流互感器，分別接在電流互感器的二次側的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；相電流500A：是指接收電流脈沖采用3只500A鉗型電流互感器，分別接在變壓器出線的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；零序電流：是指通過500A鉗形電流互感器連接到低壓臺區變壓器的低壓側各分支零線，進行分支測量。在不方便接線到變壓器零線出線情況下，也可采用5A鉗表，將鉗形互感器卡在CT二次側零序電流線上。選擇完電流檢測類型和量程后，按返回或確認鍵保存設置并退出。4.5 臺區編號臺區編號：可輸入4位數字，用來設置臺區編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。按返回鍵進入主界面。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。4.8信號測試和硬件測試信號測試和硬件測試為儀器出廠調試之前的校準，現場使用中無需更改。
