直流系統接地故障定位儀（因為分析儀內部有平衡電橋，如果接在某一條支路中，在使用探測儀進行查找時將會誤以為該支路存在絕緣異常現象）利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。接地點方向的判定：接地點方向的判定是由卡線時采集器箭頭的方向與探測儀所顯示的箭頭方向共同決定：以采集器箭頭方向為參考方向，在檢測時，采集器方向不變，當探測儀顯示的箭頭方向向下，說明接地點方向與采集器箭頭方向是相反方向；當探測儀顯示的箭頭方向向上，說明接地點方向與采集器箭頭方向是相同方向，如下圖示：探測儀顯示向下箭頭 探測儀顯示向上箭頭利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：（1）兩條支路的正極和負極分別相連形成環路；（2）兩條支路的正極或者負極中的一極相連形成環路；（3）兩條支路中一條支路的正極通過負載與另一條支路的負極相連形成環路。

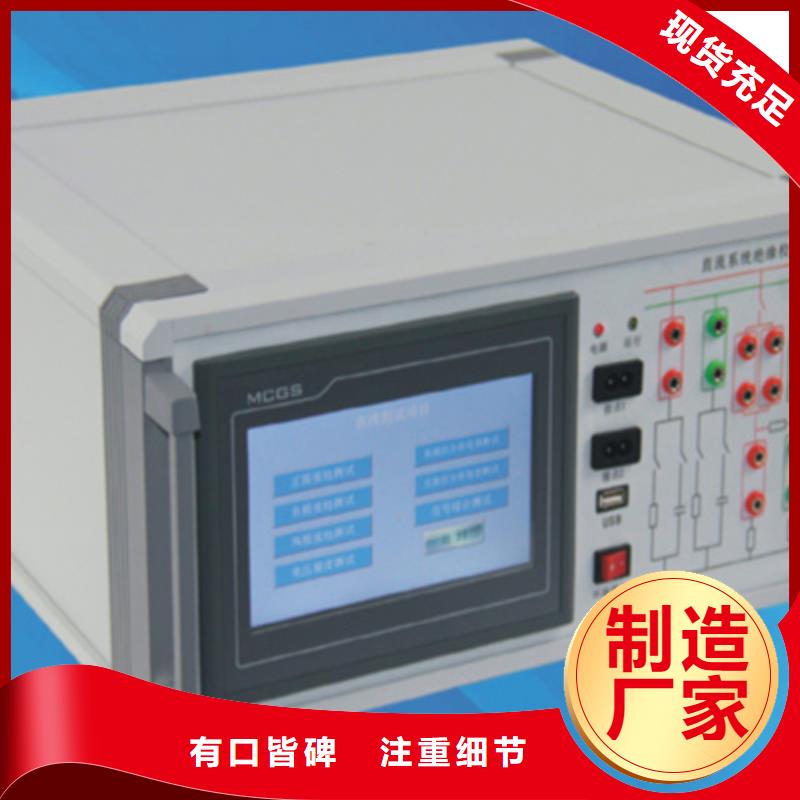

直流系統接地故障定位儀本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。2、可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。6、直流系統不斷電查找接地點，不影響系統正常工作。7、抗干擾能力強，克服了系統分布電容的影響。8、智能化充電管理，減少充電時間，延長電池壽命。二、工作原理TH-3000用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、可靠等。波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。
