介質損耗測試儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?

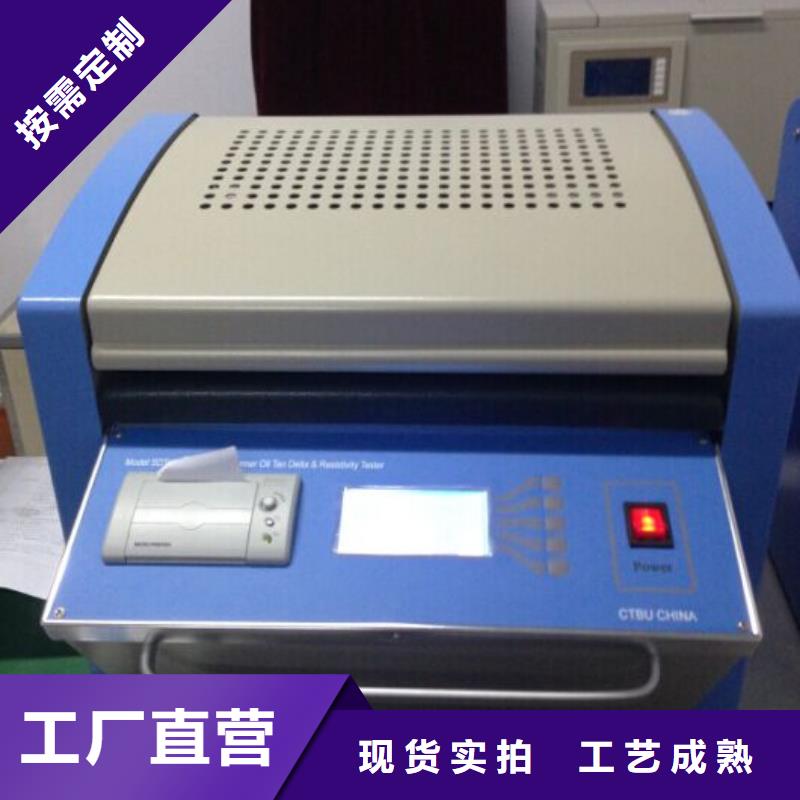

介質損耗測試儀當設置為“外電極”時，主菜單界面的實時溫度狀態指示區顯示的溫度就為外電極的實時溫度；而在“加熱測試”，當“外電極”溫度達到“預設溫度”時，設備會停止加熱，將保持在預設溫度點；“自動測試”時，將會在“外電極”溫度達到“預設溫度”的一瞬間啟動測試。當設置內電極或平均溫時，設備就會在相應條件下的運行。3)HV（tgx）設置方法：該設置項一般設置為“2000V”AC，直接點擊“XXXX(AC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為tgx、Cx、εr的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。4)HV（Rx）設置方法：該設置項一般設置為“500V”DC，直接點擊“XXX(DC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為Rx、ρ的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。5)自動打印設置方法：直接點擊“開、關”文字上，按“↑、↓”進行自動打印的開啟和關閉的切換。用途：基于“自動測試”模式下，測試完成后，是否自動打印數據的設置。6)tgx Cx 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“tgx、Cx、εr”測試項進行測試；如選擇“關”時，則不會對該測試項測試。7)Rx、ρ 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“Rx、ρ”測試項進行測試；如選擇“關”時，則不會對該測試項測試。

介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。控制面板：打印機、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。
