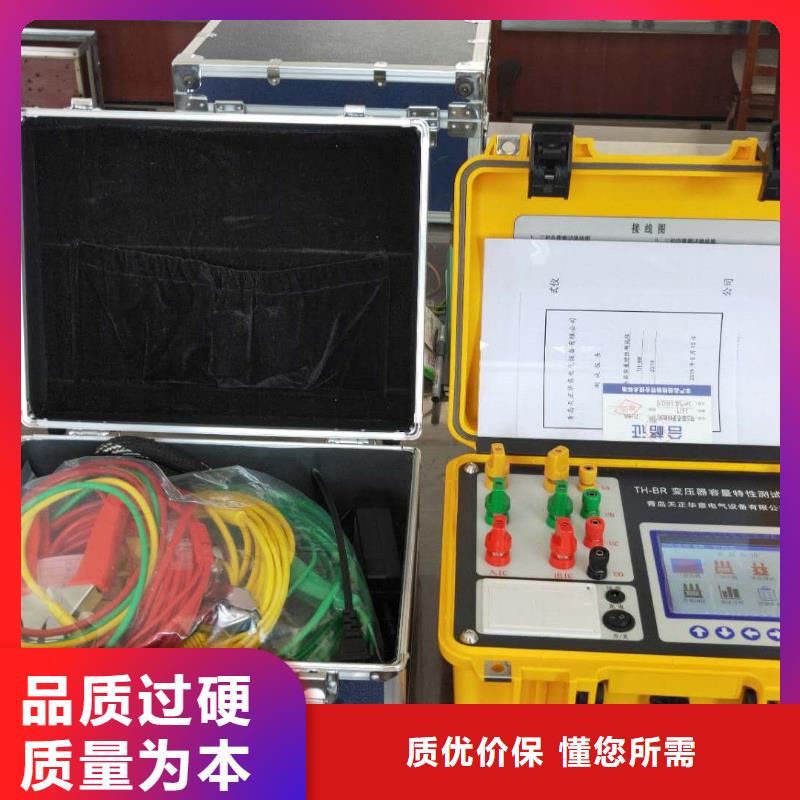

變壓器容量特性測試儀容量測試參量設置界面在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖4所示：圖4、容量參數設置容量測試設置屏可見，項目有：試品編號、設置日期、設置時間、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量、界面風格。顯示屏下一行為開始測試，當手形指針指到此項目時按確定即開始測試。各項參數的含義和作用如下：?試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。?設置日期：用來對日期進行設置，調整當前顯示的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；首先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，當前溫度的準確直接影響容量的判斷結果。?阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。?高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器、國標干式配電變壓器（13標準）、國標干式配電變壓器（20標準）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。

變壓器容量特性測試儀直阻測試1、儀器的操作者應具備一般電氣設備或儀器的使用常識。2、儀表應避免劇烈振動。3、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。4、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。5、測試過程中，禁止移動測試夾和供電線路。圖4.2 變壓器直阻測試接線：I＋、 I- 輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V- V＋為電壓線正端，V-為電壓線負端。該界面左欄是變壓器直阻的高低壓側直阻的數據，高壓側直阻用RAB、RAC、RBC表示，單位是歐姆，低壓側用rab、rac、rbc表示，單位是毫歐姆，直阻的數據可以是測試得到的數據，可以是人工修改的數據。直阻的修改輸入方法可以直接點擊屏幕上要修改數據的相應的位置修改。界面右欄是直阻測試時的電流選擇當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。強調：測試完畢后一定要等放電報警聲停止后再拆除測試線以及更換測試相別。4.2.３測量參數變壓器外觀數據，標有自動采集的部分如果為，分析儀外部連接本公司自主研發的高精度電子卡尺，數據會自動采集并顯示在液晶屏幕上，如果都為，則需要人工進行輸入，方法同直阻的輸入方法，不再贅述。
