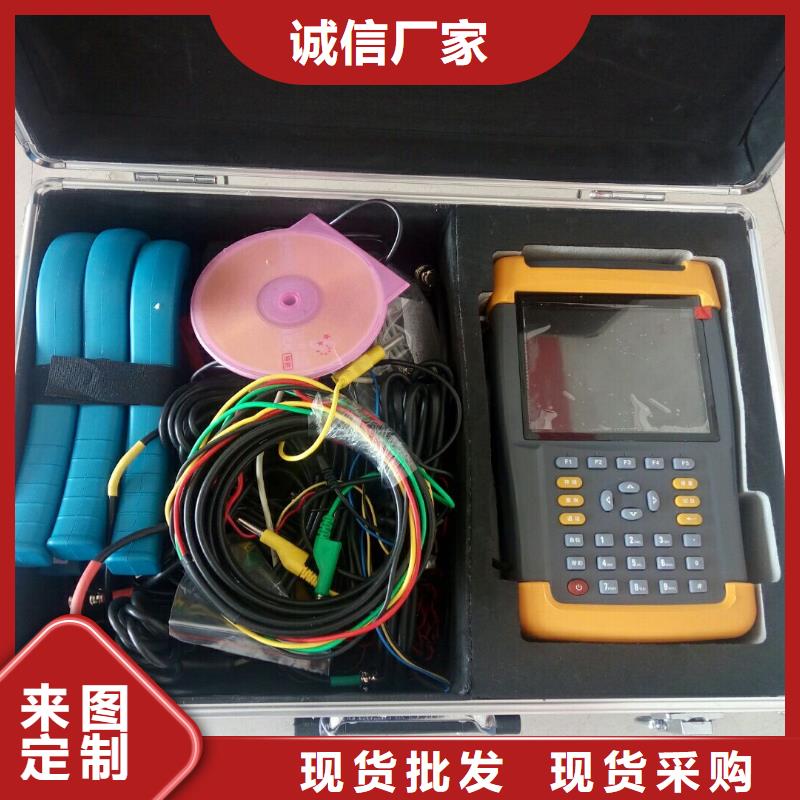

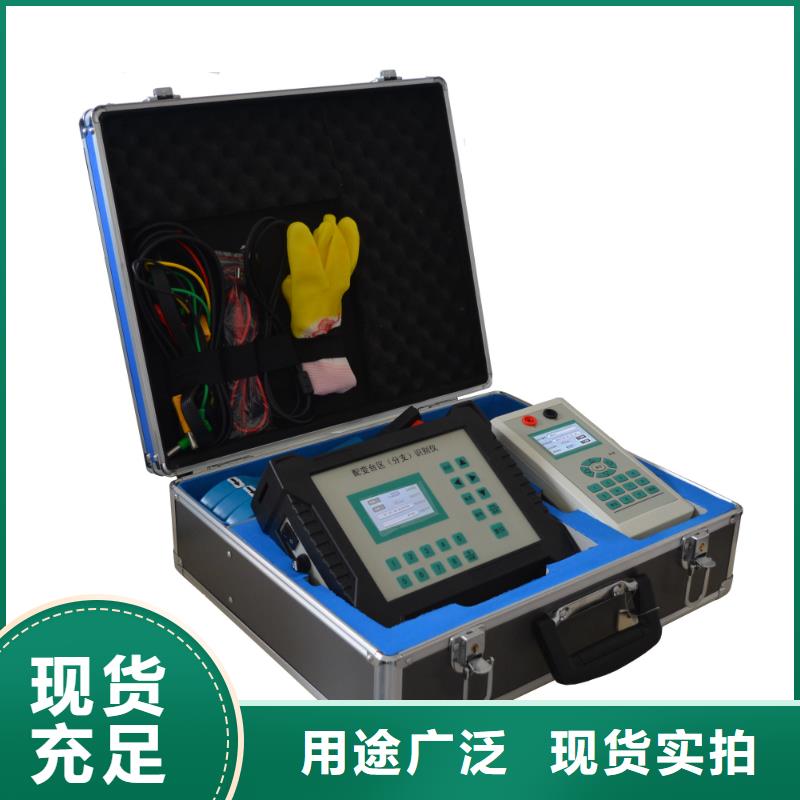

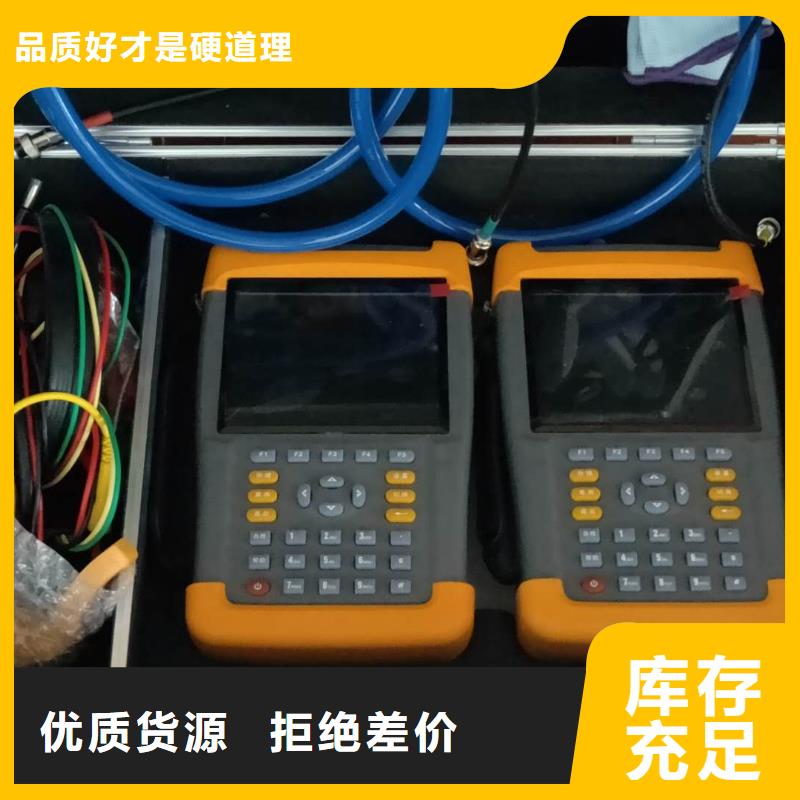

臺區識別儀 配變臺區識別儀由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。2 功能特點（1）多模識別方式：三種識別模式可選，可滿足不同現場需要。（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手數據。（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。數據導出功能：主機具有USB數據接口可以將所有被測用戶的信息導出，便于臺區信息的整理和統計。（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能,外形美觀，整機重量輕，方便現場使用。（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。（9）整機配置附件齊全，可滿足不同現場的多種需要。（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。 （11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。（16）主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。

臺區識別儀參數設置界面如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：工作模式、主機編號、鉗表選擇、通信強度、脈沖靈敏、分機編號、脈沖強度、通訊靈敏、設置日期、設置時間。工作模式 — 儀器本身的工作方式，可設置為：主機、分機、自動三種模式；當進行臺區識別、分支識別、臺變互測幾項功能時起作用。主機編號 — 當多主機并列運行時，為了對主機加以區分，人為的給每個主機設置一個編號，可在1－6之間選擇（按左右鍵切換），各主機的編號應互不相同）。設定了主機編號后，相應的該主機的各相柔性鉗所對應的分支號就確定下來，例如：1號主機A、B、C相鉗分別對應1、2、3號分支，2號主機的A、B、C相則對應4、5、6號分支，3號主機的A、B、C相對應7、8、9號分支……鉗表選擇 — 用來選擇所需的電流鉗的合適檔位，以保證測量準確。共有2個電流檔供選擇：1500A柔性鉗、7500A柔性鉗。注意在未超量限的情況下應盡量選擇接近需測試電流的檔位。通信強度 — 指儀器做為主機時發送載波信號的強度，可在強、中等、弱三種之間選擇（按左右鍵切換）。脈沖靈敏 — 指儀器做為主機時檢測脈沖電流信號的靈敏度，可在1－8之間選擇（按左右鍵切換），數字越小，檢測靈敏度越高，值為2。分機編號 — 當多個分機同時運行時，為了對分機加以區分，人為給每個分機設置一個編號，可在1－6之間選擇（按左右鍵切換），各分機的編號應互不相同。脈沖強度 — 指儀器做為分機時發脈沖電流的強度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。通訊靈敏 — 指儀器做為分機時檢測主機所發出的載波信號的靈敏度，可在強、中等、弱之間選擇（按左右鍵切換）；值為中等。設置日期 — 用來對日期進行設置，調整當前顯示的年、月、日；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。設置時間 — 用來對時間進行設置，調整當前顯示的時、分、秒；設置方式：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。
