不要錯過我們上傳的變壓器繞組變形測試儀-高壓開關特性測試儀滿足您多種采購需求視頻!它將為您提供比圖文更直觀、更的產品介紹,點擊觀看,讓您輕松了解產品詳情。
以下是:變壓器繞組變形測試儀-高壓開關特性測試儀滿足您多種采購需求的圖文介紹
變壓器繞組變形測試儀變壓器參數,選擇此項目后,會打開一個變壓器各項參數的對話框,設置好各個參數后,按“確認”鍵保存輸入數據,按“取消”鍵放棄輸入數據,按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中,覆蓋掉這些文件以前的變壓器參數。(此功能是針對在變壓器現場測試時,臨時簡單設置了變壓器參數,再測試完成后重新想修改已保存的變壓器參數的情況。)12.1.3.2頻段設置,選擇此項目后,會打開一個掃描頻率低、中、高各個頻段的對話框,設置好各個頻段的范圍后,按“確認”鍵保存輸入數據,按“取消”鍵放棄輸入數據,按“還原”鍵則會恢復到默認頻段設置。此項目的頻段設置參數,只在打印報告中會反映出來。12.1.3.3設置單位名稱,選擇此項目后,會打開一個要求輸入單位名稱的對話框,按“確認”鍵保存輸入,按“取消”鍵放棄輸入,此項目設置的單位名稱,只在打印報告中會反映出來。12.1.3.4系統初始化,當系統次安裝使用或者重新安裝使用后,運行會自動啟動該選項,對系統的測量參數進行初始化過程。一般用戶無需手動使用該項目。12.1.3.5固定頻率輸出測試,選擇此項目后,會打開一個要求輸入輸出頻率的對話框,選擇“開始輸出”將顯示輸出后得到的DB值,這個功能主要用來提供外部儀器檢測本儀器的頻率和幅值的度。12.1.4幫助可以在電腦上瀏覽繞組變形測試儀使用說明書。12.2數據菜單欄的下方,即為數據和測量區域,選擇不同的項目,下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候,選擇“數據”項目。此時,下方為已載入的數據文件,可通過“瀏覽”按鈕載入已保存的曲線數據文件,具體操作介紹請參照軟件測試流程。12.3測量準備對變壓器測試的時候,選擇“測量”項目。此時會出現一個對話框,上面為測量變壓器的時候,需要填入的一些參數,“變壓器參數”鍵同菜單中的變壓器參數,(注意:如果測試過程中停止測量了,將無法繼續當前測量進度,數據也無法保存。

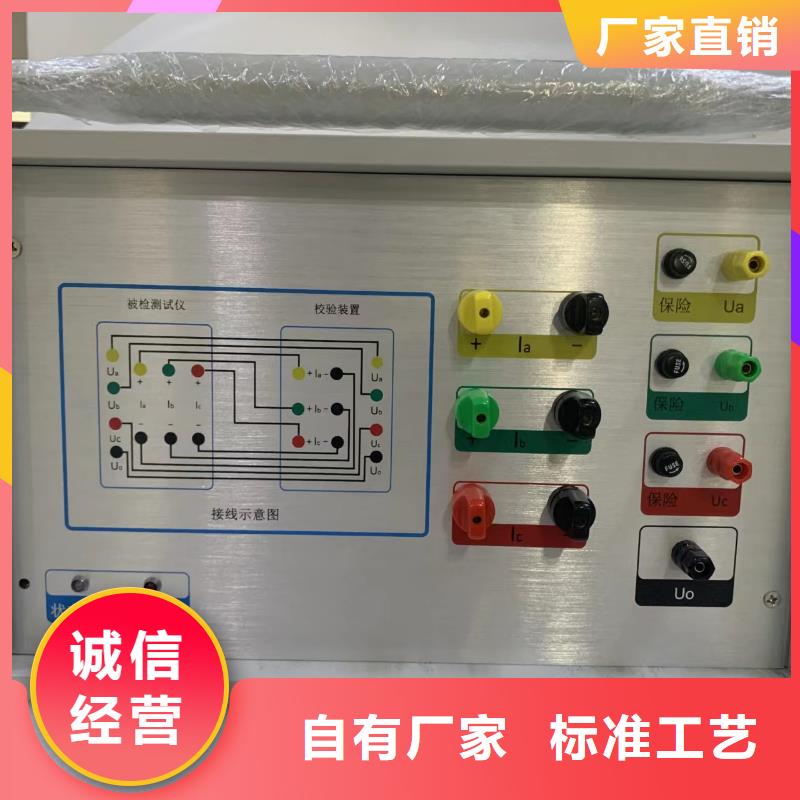

變壓器繞組變形測試儀 阻抗法儀器使用方法171儀器面板?儀器面板上安裝有電源開關, 按下時電源打開指示燈點亮, 反方向時按下電源關閉指示燈熄滅。(變壓器繞組變形測試儀側面板圖)?儀器電源插座內藏2只10A保險絲;?USB口:儀器與筆記本電腦連接;?無線WIFI:方便儀器與筆記本電腦無線通信連接;?頻響法:測量信號端口BNC插座外標顏色與測量電纜外標顏色一致,請對顏色連接;?阻抗法:接線柱插孔連接測試線對應顏色標記(粗線插在電流端如IA,細線插在電壓端如UA);?測量電源:有內、外電源選擇,鈕字開關位置撥在外置電源上;17.2變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成,專用測量電纜以及測量夾子、短路夾子和接地線組成。提示:短路阻抗試驗在銘牌標注Yn時都必須按Y型接線和試驗,除非特殊情況。1.Y形試驗連接,先將低壓側三相用短路夾子全部短接,然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測,儀器上的六個端口也按黃綠紅對應的ABC三相三線,將略粗連線插頭插入下面對應的電流端口,將略細連線的插頭插入上面對應的電壓端口。(變壓器高、中壓側對低壓測Y試驗接線圖)2.D形試驗連接先將低壓側三相用短路夾子全部短接,然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測,儀器上的六個端口也按黃綠紅對應的ABC三相三線,將略粗連線插頭插入下面對應的電流端口,將略細連線的插頭插入上面對應的電壓端口。
天正華意電氣設備(西藏分公司)在多年的 互感器伏安特性測試儀經營中以快捷、和完善的售后服務,贏得了廣大用戶的贊同。在 互感器伏安特性測試儀市場競爭日益激烈的本日,在發揮自身優勢的同時,將借鑒成功企業的經驗,不斷完善自己,合理調整經營策略,力求適應 互感器伏安特性測試儀市場。 我們將堅持質量,信譽至上的宗旨,高層次、高質量、高標準服務于社會。依托完善的現代企業管理和質量體系及先進的質量檢測手段,為中外新老客戶提供超優質的 互感器伏安特性測試儀產品和服務!
