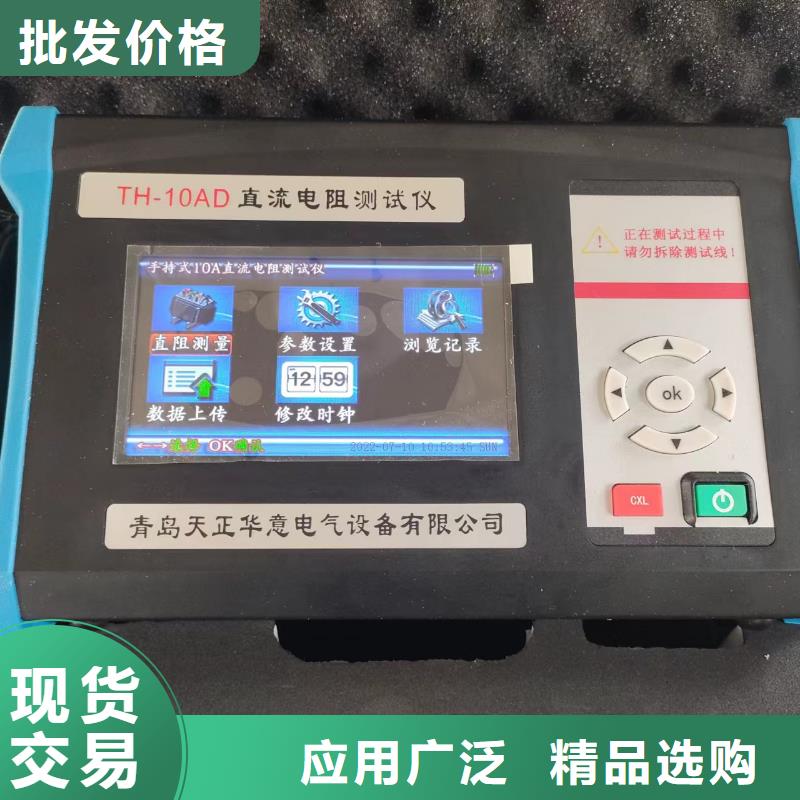

西藏直流電阻測試儀 簡稱直阻儀、又名直流電阻儀、變壓器直流電阻測試儀等。直流電阻測試是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目、能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。也是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。同時，類似干式變壓器，非晶合金變壓器，由于低壓線圈采用銅箔繞制，電阻值極低，給測試帶來了較高的精度及分辨率的要求。在通常情況下，用傳統的方法（電橋法和壓降法）測試變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了滿足感性線圈直流電阻快速測試的需要，提高直流電阻的測試精度、縮短測試時間以及減輕測試人員的檢測負擔而研制開發了本款直流電阻測試儀，對此本儀表設計了 輸出電流范圍為10A，解決了低值電阻測試的難題。同時針對互感器等高阻值試品，本儀表還將直流電阻測試量程擴展至1MΩ，是測試變壓器繞組以及大功率電感設備直流電阻的理想設備。本儀器還采用5.6寸彩色LCD顯示，操作界面簡潔美觀，內置可充鋰電池及充電電路，以高速微控制器為核心，結合高速A/D轉換器及程控電流源技術，具有電阻溫度換算功能，在電路設計方面具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。以實現高精度、高穩定性、高速測試，還具有自檢、自動放電、輸出電流大、量程寬、抗干擾能力強、充放電速度快、數據分析處理、放電指示等特點。二．技術規格功 能 變壓器繞阻電阻測試、低電阻測試、等電位連接電阻測試、金屬連接電阻測試、微歐計電 源 內置：14.8V 7800mAh可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式 四線法充 電 器 16.8V/2A充電器顯示模式 5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口 I+（電流正）、I-（電流負）、U+（電壓正）、U-（電壓負）輸出電流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒壓12V）量 程(市電220V) 500μΩ~1.5Ω （恒流 10A檔 ）1mΩ~4.4Ω （恒流 5A檔）10mΩ~22Ω （恒流 1A檔）25mΩ~55Ω （恒流 400mA檔）200mΩ~110Ω （恒流 200mA檔）1Ω~550Ω （恒流 40mA檔）10Ω~1MΩ （恒壓 12伏 <5mA）量 程（內置電池） 500μΩ~200mΩ （恒流 10A檔）1mΩ~800mΩ （恒流 5A檔）10mΩ~12Ω （恒流 1A檔）25mΩ~30Ω （恒流 400mA檔）200mΩ~60Ω （恒流 200mA檔）1Ω~300Ω （恒流 40mA檔）1Ω~1MΩ （恒壓 12伏<5mA） 分辨率 0.1μΩ測試精度 恒流檔±0.1%±2dgt; 恒壓檔±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放電提示

西藏直流電阻測試儀當三相阻值測試完畢后，儀器計算出三相不平衡率（見圖二十五）。測試該相繞組時溫度值圖二十五?繼續測試：儀器將刪除數據，重新進行測量。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。5.5.5無線測溫模塊將溫度探頭和膠棒天線與無線測溫模塊連接好，按下無線測溫模塊開關機鍵，2秒鐘模塊開機（運行燈閃爍提示已開機）。將溫度探頭插入試品內部，無線測溫模塊即可將實時采集到的溫度上傳至主機。如電源燈閃爍，指示電源欠電，請及時充電。不用時長按開關機鍵2秒鐘，運行燈熄滅，提示已關機。5.6 存儲查詢在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“存儲查詢選擇”屏（見圖二十六）。圖二十六5.6.1有載存儲查詢在“存儲查詢選擇”屏下選中“有載存儲查詢”選項，按“確認”鍵進入“有載存儲查詢”屏（見圖二十七）。如果沒有存儲數據，會提示“無存儲記錄!!”圖二十七屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示 的存儲記錄。020表示共存儲了多少條測試記錄。在此界面按“確認”鍵進入該條記錄的“波形數據”屏，見圖二十八。圖二十八?波形分析：參見4.5.2.1.2 波形分析。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤，BMP圖形格式。?波形打印：將當前查詢的存儲數據進行打印。5.6.2直阻存儲查詢在“存儲查詢選擇”屏下選中“直阻測試查詢”選項，按“確認”鍵進入“直阻測試查詢”屏（見圖二十九）。如果沒有存儲數據，會提示“無存儲記錄!!”圖二十九屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示 的存儲記錄。020表示共存儲了多少條測試記錄。在有存儲數據的情況下，在“存儲查詢”屏下按“左右”鍵進行不同存儲信息的查詢，按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?
