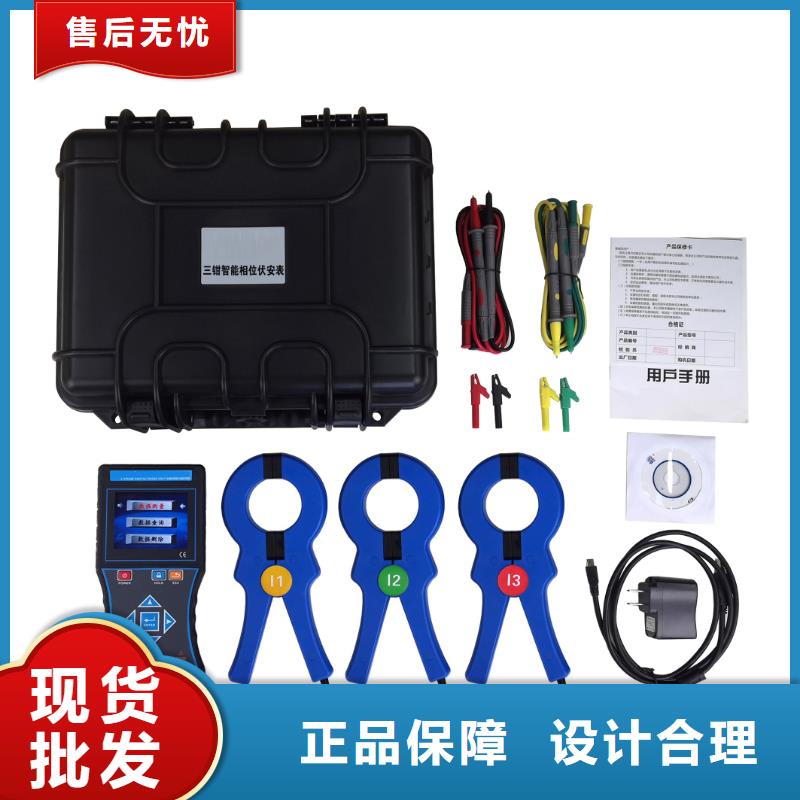

西藏相位伏安表全部刪除請按“1”鍵，刪除當前單條記錄請按“2”鍵。在“數據管理”界面，單擊“確定”鍵，返回主菜單。圖10 數據管理6.12 數據上傳當需要將儀器保存的數據進行詳細分析時，可以將該數據上傳到PC機，由后臺分析軟件進行分析。數據上傳的基本操作步驟如下：使用隨機附帶的USB通訊線，將儀器連接到電腦上，然后打開儀器電源，單擊“8”按鍵，進入“數據管理”界面。此時電腦上會發現新的U盤硬件，當驅動程序安裝完畢（一般出現在首次儀器與電腦連接時），U盤可以打開后，就可以使用“電能質量分析儀后臺分析軟件”來上傳數據并進行分析了。該軟件的具體操作請參看相關使用說明書。6.13電池充電充電先關閉儀器，把充電器插入儀器的充電插座，另一端接市電AC220V，這時充電器的指示燈為“紅色”，表示正在充電。當指示燈變“綠色”，表示電池充滿。7．注意事項7.1 使用儀器時請按本說明書接線和操作。7.2 測試開始前請輸入正確的設置參數，儀器內部的校正運算都要依賴于輸入的設置參數。7.3 測試菜單項選擇和實際測試項目及接線要一致。7.4 內存多可連續儲存10組測量結果。每組可存儲的數據視磁盤的空間而定。7.5 儀器出現故障，請及時和本公司聯系，不要自行開機拆卸。8．產品保證8.1.本產品自售出之日起一年之內，由于產品質量問題而出現的故障負責免費維修。8.2.本公司對售出儀器終身負責維修，只收成本費。

西藏相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 , 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

西藏相位伏安表偏差指三相電壓和頻率的偏差，表示測量值和額定值的差與額定值的百分比。按“確定”鍵退出此畫面。圖6 不平衡及偏差6.8 諧波測試在主菜單下，單擊“5”鍵，進入“諧波測試”界面。在該界面，諧波含量是用柱狀圖標示的。每屏顯示8次，通過按“←”鍵可以進行諧波顯示范圍的循環切換，依次是1-8次、9-16次、17-24次、25-32次、33-40次、41-48次、49-52次七屏。“→”鍵是用來改變柱狀圖顯示幅度的，屏幕右上腳有相應提示“×1”或“×10”。按“↓”和“↑”鍵將切換需要顯示諧波的項目，依次是Ua、Ia、Ub、Ib、Uc、Ic六項。屏幕左上腳顯示本項目的總諧波含量。按“確定”鍵退出此畫面。圖7 電壓諧波6.9 向量圖在主菜單下，單擊“6”鍵，進入“向量測繪”界面。向量圖主要是表示電壓和電流之間的相位關系，這里以A 相電壓為基準通道，向量圖不但可以檢查電壓導線和電流鉗表是否正確連接，而且可以顯示電網中電壓和電流的夾角。表格中顯示電壓之間的夾角，電壓與電流的夾角。按“確定”鍵退出此畫面。圖8 向量圖6.10 波形圖在主菜單下，單擊“7”鍵，進入“波形顯示”界面。波形顯示，實時顯示三路電壓和三路電流的波形。單擊“確定”鍵退出此畫面。圖9 波形圖6.11 數據管理在主菜單下，單擊“8”鍵，進入“數據管理”界面。在該界面下，將顯示每組存儲數據的概要。如序號、起始存儲時間、存儲幀數。通過“↑”“↓”鍵來選擇不同的數據組。在選定數據組上，單擊“→”鍵進入該組數據的詳細瀏覽。在詳細數據瀏覽界面中，“2”、“9”鍵為上下記錄翻頁；“5”、“7”鍵為“伏安測試”、“閃變測試”、“不平衡度及誤差”、“諧波測試”、“向量測繪”、“波形顯示”等項之間切換。在詳細數據瀏覽界面中，單擊“確定”鍵，進入“數據管理”界面。在“數據管理”界面，單擊“9”鍵，將出現刪除選擇提示。
