韶關觸指壓力測試儀如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

韶關直流斷路器安秒特性測試儀

韶關觸指壓力測試儀用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<韶關>天正華意電氣設備有限公司
韶關直流斷路器安秒特性測試儀 <韶關>天正華意電氣設備有限公司

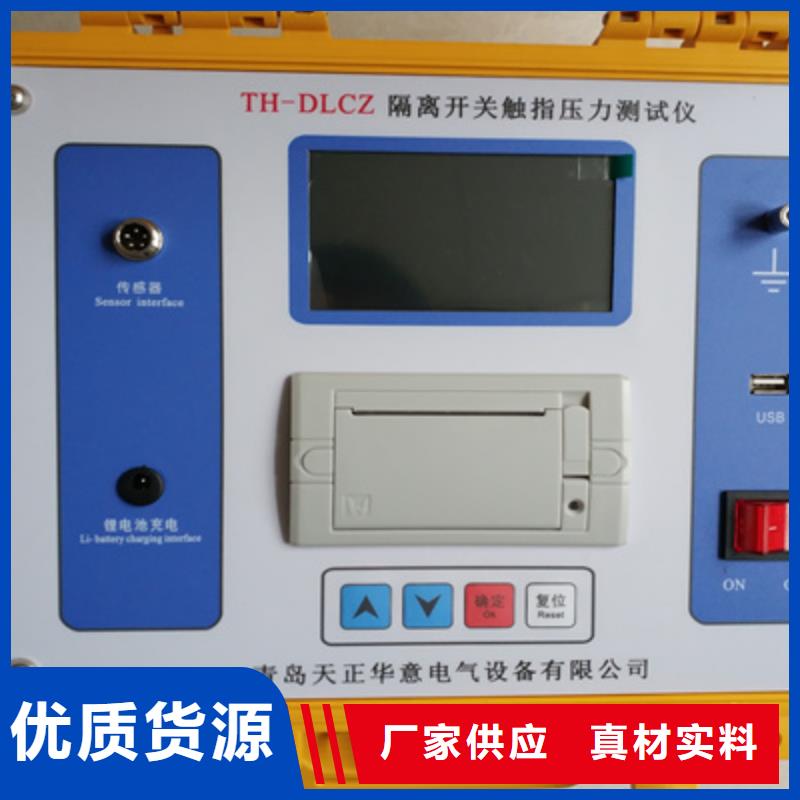

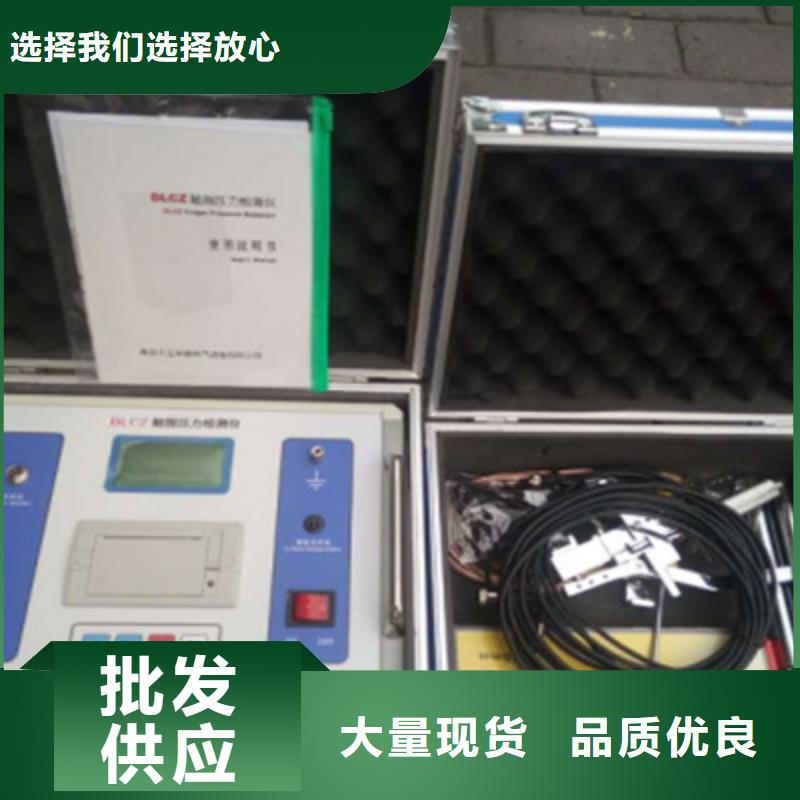

韶關觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

韶關觸指壓力測試儀我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。1.1產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；

<韶關>天正華意電氣設備有限公司 韶關直流斷路器安秒特性測試儀
<韶關>天正華意電氣設備有限公司

韶關觸指壓力測試儀我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。1.1產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；

韶關直流斷路器安秒特性測試儀

韶關觸指壓力測試儀菜單操作說明：1、打開電源，進入主界面，如下圖：2、文件菜單：新建：表示當前數據，恢復到主界面。打開：表示打開已保存的數據。⑴、按測試日期查找：輸入日期的“年、月、日”，如只輸入“年”也可進行模糊智能查找。⑵、按品名查找：指的是輸入“開關型號”進行查找，英文分大小寫，必須輸入正確，輸入前幾位也可以查找。⑶、按變電站名查找：輸入“變電站名稱”進行查找。⑷、所有文件：點擊點菜單，顯示所有測試的數據。⑸、打開文件：將選中的文件打開，選中的文件雙擊也可以打開。⑹、刪除文件：將選中的文件刪除。⑺、刪除變電站：將選中的變電站名稱刪除，此刪除謹慎操作。⑻、退出：退出此菜單。保存:表示保存當前測試的數據，文件名自動生成，以當前日期命名，方便查找，也可以自己命名存儲。將文件發送到U盤：點擊此菜單，將所有數據上傳到U盤。從U盤導入文件：點擊此菜單，將U盤數據導入儀器。生成標準并自動保存：點擊此菜單，將當前測量的數據生成標準并保存到數據庫。

<韶關>天正華意電氣設備有限公司 韶關直流斷路器安秒特性測試儀

韶關觸指壓力測試儀如果一次不成功，請再次重復操作。出廠前已校準好。4.4測量方法4.4.1將調整好的模擬觸頭在需要測量的觸指與觸頭接觸線處，用手握住手柄使前端張開至a值，此時測試儀液晶上顯示兩組數字，一組是隨模擬觸頭感受壓力的大小顯示瞬時值，隨著壓力值的微小變化，數值都有變化；另一組跟蹤模擬觸頭感受壓力的峰值（值）壓力顯示并自動鎖定。整個測量采樣過程多記錄為3分鐘，此過程中，觀察液晶顯示數據，大約3-5秒測試完成后，當用戶發現測量值基本穩定后，按一下【確定】鍵完成測量。此時數據可以選擇存儲U盤中。此時屏幕提示是否打印數據，如果需要打印，則按一下【確定】鍵即可；或者按一下向下鍵 →【確定】鍵，選擇重新再次測試。下面介紹各種不同的隔離開關模擬觸頭調試的方法4.4.2 圖5、圖6是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.4.3圖7是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。

<韶關>天正華意電氣設備有限公司 韶關直流斷路器安秒特性測試儀

韶關觸指壓力測試儀感謝你選擇了TH-DR小型在線錄波儀。為了充分發揮分析儀的功能，請首先仔細閱讀本使用手冊，并留用隨時查閱。 版本 用戶手冊版本號：V1.0.4手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。簡 介TH-DR小型在線錄波儀，是以高性能MCU、嵌入式操作系統為核心，實現了數據采集、處理、傳輸、存儲功能的小型在線錄波裝置。

韶關觸指壓力測試儀我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。1.1產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；

<韶關>天正華意電氣設備有限公司 韶關直流斷路器安秒特性測試儀

韶關觸指壓力測試儀請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。目錄一、概述 1二、結構特征 2三、技術特性 4四、儀器使用及操作 6五、測量操作 10六、故障分析及排除 10七、日常維護與保養 13一、概述隨著高壓開關柜的廣泛使用及不斷發展，開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低，接觸狀態變得更差，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。使發熱發展成為過熱狀態，造成絕緣損壞，引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯鄰柜甚至會造成“火燒連營”的事故，擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷，但無法準確測量出觸頭的壓緊力。

<韶關>天正華意電氣設備有限公司 韶關直流斷路器安秒特性測試儀

韶關觸指壓力測試儀試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護4DL、1DL，備自投裝置延時S2自動投入3DL，可用1DL2-1起表，3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（2）兩臺變壓器單母分段運行的備自投方式正常運行時1DL、3DL、4DL合閘狀態，2DL、5DL分閘狀態（或2DL、3DL、5DL合閘狀態，1DL、4DL分閘狀態）模擬開關A相對應1DL，B相對應2DL，C相對應5DL試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷兩段母線均失壓，1DL無流。延時S1將自動斷開運行斷路器1DL，然后再投入2DL、5DL。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護跳開4DL、1DL，備自投裝置延時S2自動投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，測量時間。
