韶關大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

韶關大電流發生器廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。本套多功能控制柜可完成全自動溫升專用三相大電流發生系統的各種相關控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計相應功能擴展的PLC控制柜、變頻柜等，滿足用戶要求，并搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。3.1.2控制系統組成部分：3.1.2.1 施耐德斷路器，接觸器主要一個或者幾個相應型號斷路器組成，實現整個柜體的電源控制，及相關組成部分的電源控制。3.1.2.2 西門子PLC根據工程需要選配S720 PLC，并配對使用相應適配型號的模塊，以實現系統要求的各項數據的采集及處理反饋等功能。本套多功能開關控制柜一般只選用西門子生產的PLC作為主控件。3.1.2.3工控機 研華工控機3.1.2.4臺灣明緯電源一般采用12V/24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據具體設備型號選用不同類型的開關電源，以實現相應功能。

韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家 <韶關>天正華意電氣設備有限公司

韶關大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修

韶關大電流發生器軟件功能說明：2.4.1試驗過程的管理2.4.1.1軟件界面說明?中文界面?試驗軟件界面設有權限，試驗員無法進入其它應用軟件界面?界面友好，操作簡單方便、步驟清晰簡潔?具有相關提示區域（操作指引、錯誤提示等）?具有相關曲線顯示區域?具有當前操作員姓名、時間、被試設備型號及編號等實時信息顯示區域2.4.1.2軟件功能說明?具備登錄權限控制功能， ?具備被試品參數、試驗參數錄入功能（須具備相應權限）?具備系統設置、硬件比例設置功能（須具備相應權限）?具備試驗過程記錄功能?具備操作提示功能?具備試驗過程自動控制功能?具備試驗結果自動計算功能?具備試驗數據自動記錄功能?具備試驗報告自動生成與打印功能（備選）?具備本機數據庫功能?具備歷史試驗記錄查詢功能?具備數據庫接口功能，可連接服務器數據庫2.4.2系統自診斷功能系統具有自檢測功能和保護功能，能對系統的高、低壓交流、直流開關量、模擬量和各熱工量進行監視并與系統連鎖、報警；系統的過壓、欠壓、過流保護等，嚴重故障或故障影響到試驗正常進行、可能引起系統故障擴大或影響設備時自動停機，切斷上級電網，并有聲光報警；系統還能在故障時記錄故障信息，進行自診斷，提示故障位置等功能。2.5主要技術指標型號TH-7000A輸出電流交流單相7000A 3組電路方式 電動柱式調壓器或感應調壓器交流輸入 相線 3Φ4W ＋G電壓 380V±10％，50Hz±2％三相四線輸入電流 552.6A輸出相線1Φ2W ＋G開路電壓0-10V自動轉換電流AC 0-7000A連續可調穩流精度輸出電流≤±0.5％輸出端子接線端子保護電子電路快速偵測過電壓、過電流、過高溫自動跳脫保護及告警裝置 非測試狀態電壓為零，電流為零顯示及設定電壓表顯數字電壓表 解析度0.1V電流表顯示 數字電流表 解析度1A調節設定電流（高精電位器調節）系統整機效率90％耐壓絕緣阻抗AC 1800V 1分鐘，20兆歐冷卻裝置自然風冷噪音﹤60dB（機器前方1mm）互感器精度 0.2S級防護等級 IP20工作環境 溫度 -10℃-50℃濕度 0-90％（非凝結狀態）海拔高度 1500m以下

<韶關>天正華意電氣設備有限公司 韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家

韶關大電流發生器主要功能特點：1）內置高配置工控機，采用可編程控制器西門子S720PLC作為中心處理器，對交流信號進行實時掃描實現監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。2）進口PC機17英寸真彩大液晶觸摸工業平板電腦操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統，配有4個USB口，輕松外掛U盤、打印機等多種設備。并可可以通過鼠標接口直接操作。提供RS232和RS485兩種通訊接口選擇，可與后臺計算機連接，通過RS232接口可以直接與電腦PC機通訊，可以打印曲線，提供電腦通訊軟件；實現數據分析和溫度曲線打印；4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。

<韶關>天正華意電氣設備有限公司
<韶關>天正華意電氣設備有限公司

韶關大電流發生器 智能三相電流源的技術條件規范，均依照 開關柜行業標準和規范，如果標準之間有差異，以較高標準執行。在配電網中運行的電力設備如配電變壓器、開關柜、環網柜、隔離開關、真空開關、消弧線圈、電抗器等大電流設備，當其內部存在因制造不良、老化及外力破壞等因素造成的絕緣缺陷時，就會造成設備溫升升高的故障或絕緣事故，嚴重影響到配電網的正常運行。為防止此類重大事故的發生，溫升試驗是保證各大電流設備使用壽命和運行的重要試驗。是真實檢驗各個電力設備尤其是通過大電流易發熱部位是否合格的檢驗方式。為了保證電力設備的可靠性，溫升試驗系統的建立顯得尤為重要。 標準對各電力設備的各部位溫升限值做出了明確規定，并提出了相應的試驗方法。溫升試驗的目的，一是為了驗證各電力設備設計結構及冷卻系統是否合理；二是為了驗證各電力設備在規定的條件下，的溫升是否滿足標準規定的限值。

<韶關>天正華意電氣設備有限公司 韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家

韶關大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器

<韶關>天正華意電氣設備有限公司
韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家

韶關大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。

韶關大電流發生器.注意事項1．電源插座內置保險，如果保險熔斷可將保險盒向上拔出更換保險。2．為了保證，在使用之前，設備務必接地，調壓器務必置于零位。3．設備應置于干燥清潔廠所使用，且日常做好設備的維修保養。4．請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5．為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。九、售后服務本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<韶關>天正華意電氣設備有限公司 韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家

韶關大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理

<韶關>天正華意電氣設備有限公司

韶關大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

<韶關>天正華意電氣設備有限公司 韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家

韶關大電流發生器.用途全自動大電流發生器，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用西門子PLC和威綸通觸摸屏數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，采用美觀大方的PVC面板直接顯示一次電流，便于試驗觀察及記錄。測量精度高 0.2級功率大、體積小、帶負載能力強體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按短時間工作配制（5分鐘以下）。二、技術特征1.名稱和分類（1）名稱：全自動大電流發生器。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 輸出電流： AC0～1000 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞4V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.3級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11電流穩定度：0.2％；2.12保護設置：過流、過壓

<韶關>天正華意電氣設備有限公司 韶關充氣式試驗變壓器-充氣式試驗變壓器重信譽廠家

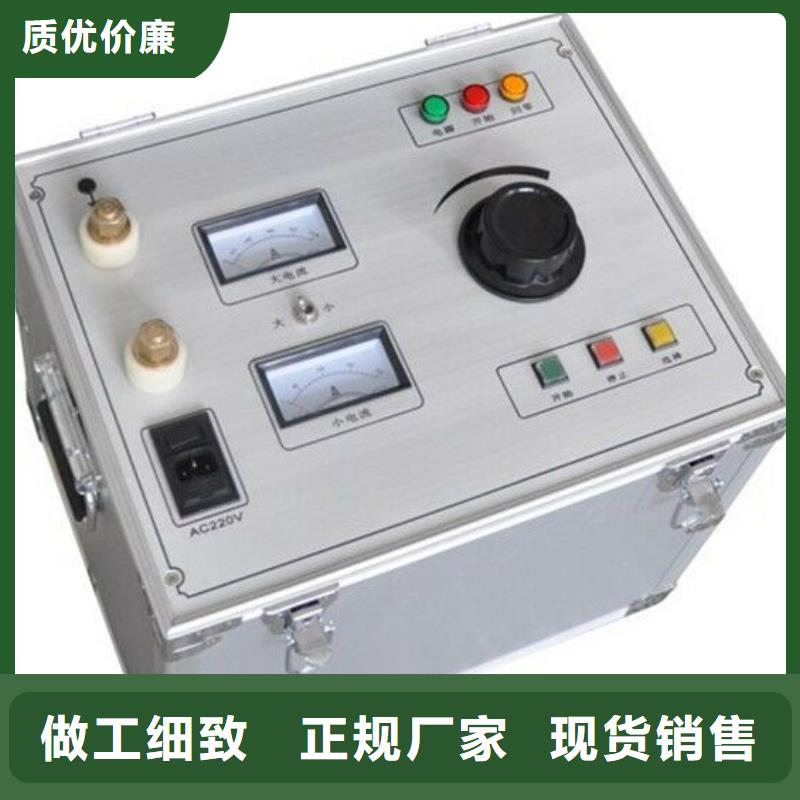

韶關大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。
