莆田異頻線路參數測試儀諧振故障信息顯示如圖5.8所示：圖5.8 母線號：諧振線路所在的母線號。母線電壓：諧振線路所在的母線電壓。諧振頻率：諧振線路的諧振頻率。時間：線路發生諧振時的日期和時間。信息序號：右下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的諧振信息。進入菜單時，彈出的為近的記錄信息。打印：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可在本條記錄內將光標移至“打印”字符處。當光標處于“打印”時，按“確認”鍵進行打印。如果故障追憶表內無諧振內容，則顯示“無記錄”，按任意鍵返回。c) “故障追憶”： 選擇將追憶表中內容(包括接地、諧振故障信息)；將光標移至對應選項，按“確認”鍵，記憶內容后顯示“成功！”字樣。顯示如圖5.9所示：圖5.9d) “查看裝置參數”： 在運行狀態下，只能瀏覽裝置部分內容的參數，不能修改，如要設置裝置參數，請參照5.2.3 裝置參數設置說明；e） “修改時間”： 系統投入運行時，必須對時間進行正確設定；菜單顯示如圖5.10所示：圖5.10用“←”或“→”鍵移動光標到要修改的位置，按住“↑”鍵增加數值，或按住“↓”鍵減少數值。每按一次，增加或減少一個數值。全部修改完畢后按“確認”鍵保存。按“取消”鍵返回到運行菜單。f） “裝置自檢”： 對裝置內部進行自檢，全部完成并無誤，顯示 “自檢OK!!”。按“取消”鍵返回到運行菜單。菜單顯示如圖5.11所示：圖5.11g） “定值打印”： 當光標鎖定在“定值打印”項，并按“確認”鍵，打印機會將本裝置的各種設定參數打印出來，便于使用者進行保存查閱，打印數據發送完畢后自動返回到運行菜單。5.2.3裝置參數設置菜單設置菜單用于對裝置運行所需的各種參數進行設置，修改，按“確認”即可保存，操作簡便，掉電不丟失。菜單如圖5.12-15所示：圖5.12 圖5.13圖5.14 圖5.15裝置參數設置各項菜單簡要說明如下：a)“裝置型號”：設置裝置型號可確定出線數和跳閘路數，詳細型號定義見表2.1。b)“啟動參數”：可根據現場要求設置各段母線的零序電壓啟動值與電流啟動值。啟動電壓數值范圍為10V~100V。啟動電流數值范圍為0.1A~100A(一次側電流)。

莆田異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正常”條）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。

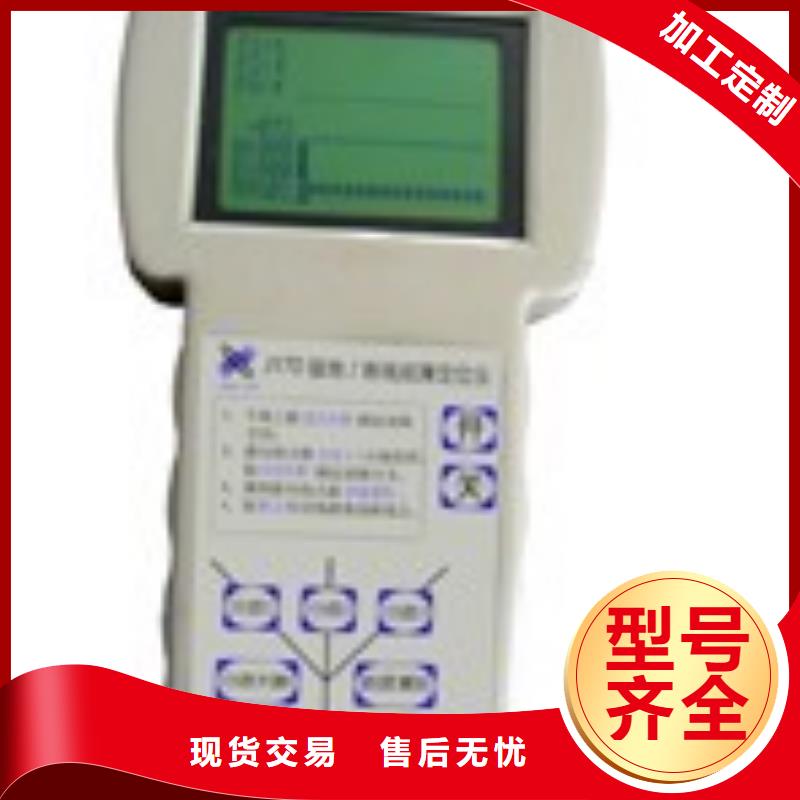

莆田異頻線路參數測試儀使用方法1 巡查裝置簡要介紹1.1 信號發生裝置：1.1.1 界面說明打開電源后，顯示主界面如下分“輸出異頻信號”和“本機電池電壓”，通過“選擇”鍵相互切換。“輸出異頻信號”即往線路注入異頻信號（對應異頻信號燈亮）。“本機電池電壓”即檢測本機鋰電池電壓，電池充滿電壓為11.8V(充電器指示燈變為綠燈)當電壓低于9.6V時，會報警，界面顯示“電?池電壓過低，請充電！”，充電時，插上充電器，面板充電指示燈亮，表示充電正常。1.1.2 接線說明信號輸出 將異頻信號輸出線（紅色）一端接入本端口，另一端接入掛鉤拉閘桿（內置保險絲），確保接線良好可靠。大 地 將接地線（黑色）一端接入本端口，另一端接入現場接地柱上，確保接地良好可靠。充電接口 專用12V充電器接口。1.2 信號采集器長按紅色“電源”鍵3秒，指示燈閃爍，即開啟本機，在任何狀態下均可長按下電源鍵3秒進入關機狀態。將本采集器旋進絕緣令克棒。1.3 信號接收定位器1.3.1長按紅色“電源”鍵3秒，開機正常后直接進入主菜單界面，在任何狀態下均可長按下電源鍵3秒進入關機狀態。1.3.2?按“上下”鍵、“確認”和“取消”鍵，可以選擇菜單并進入相應內容。“檢測異頻電流” 檢測信號發生器注入的異頻電流值，超過門限時，蜂鳴器報警。“檢測負荷電流” 檢測線路運行的負荷電流，超過門限時，蜂鳴器報警。“檢測鉗表電壓” 檢測鉗表（即信號采集器）電池電壓，必須大于4.4V否則需更換電池。“檢測本機電壓” 檢測本機（信號接收定位器）電池電壓，必須大于5.0V否則需更換電池。

莆田異頻線路參數測試儀輸電線路故障定位儀使 用 說 明一、儀器的用途隨著我國電力事業的迅速發展及農村電網改造工程的深入進行，目前農電中大量使用110KV、35KV以及10KV的高壓輸電線網絡。然而，由于鐵塔上絕緣瓷瓶的質量問題及雷電等自然災害，常常使一些輸電線路上發生絕緣故障，引發停電事故。通過大量實踐及現場分析發現，大多數故障都是由于絕緣瓷瓶被擊穿所致。具體表現為送電時瓷瓶有電閃絡現象引起跳閘；有的呈性擊穿，形成高阻泄漏性接地或低阻短路性接地。當然，有時也會發生斷線及相間短路故障現象對于數十公里長的輸電線路，沿線有數十至數百個鐵塔。發生絕緣故障時要迅速排除故障十分困難。常常要派出大量人力沿線爬桿（鐵塔），一組一組地檢查各塔上瓷瓶狀況，或是用紅外熱成像儀一個瓷瓶一個瓷瓶地探測。效率非常之低，耗費大量人力及時間，所造成的經濟損失有時難以估計。為了在線路發生故障時能快速確定故障發生區段及快速定位，有必要利用高科技手段及一些現成的科技成果來處理這樣的停電事故。本定位儀利用雷達測距原理，在線路出現高阻泄漏故障及閃絡性故障時能較地根據波形測試出故障點距測試端的距離，其誤差不超過一根鐵塔。此時如果外加足夠高的沖擊高壓，將會在故障瓷瓶上看到放電火花，并聽到“叭、叭”放電聲。省去了逐塔檢測之苦。對于短路或開路故障，也可從波形直接分析確定故障距離。得出結論也就是在數分鐘內。真正作到了排除故障快、準、省。

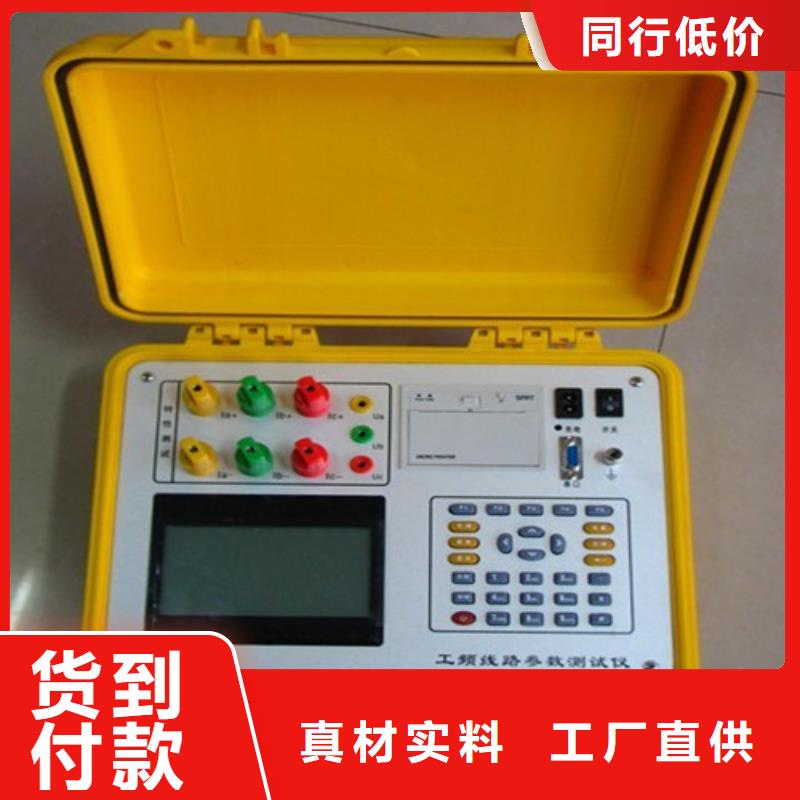

莆田異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

莆田異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

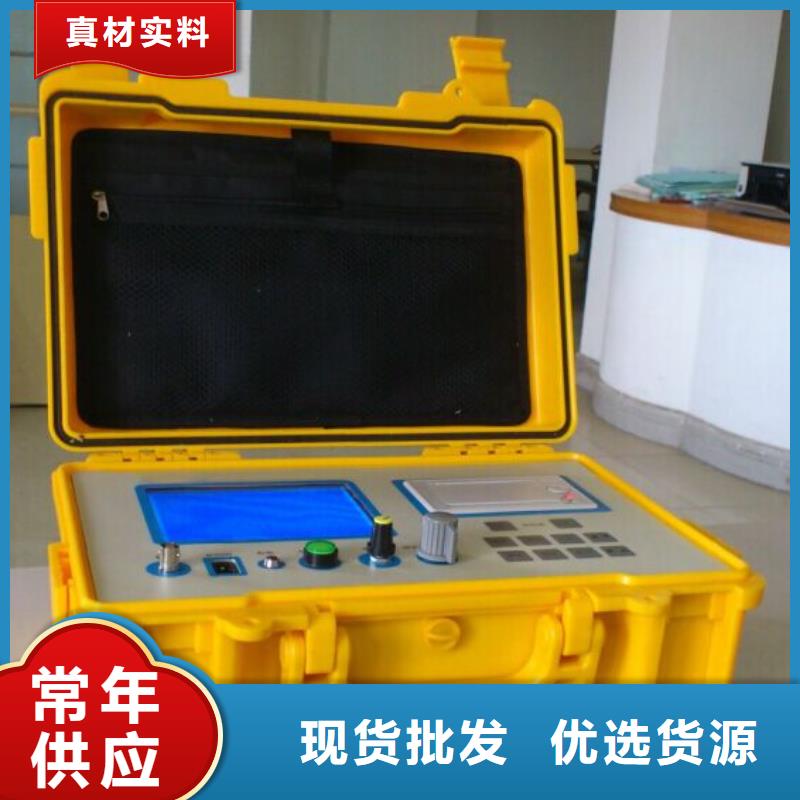

莆田異頻線路參數測試儀輸電線路故障距離測試儀一、用途輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。該儀器適用于35kV及以上各電壓等級的架空輸電線，當發生性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。二、原理 根據波的傳輸理論，波在架空線路上傳播遇到開路或短路點時，會發生反射，在線路上產生駐波。波的頻率不同，駐波波峰波谷出現的位置則不同。通過改變波的頻率，可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的，在已知波速的情況下，就可以計算出線路的長度。設： f: 注入的信號頻率；v: 注入的信號沿線路傳輸的速度；: 注入信號的波長；L: 線路長度；因為: f×＝v由理論公式推導，可得出:對于末端短路的線路，當注入的信號頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的一半，即: L＝ /2＝0.5V/F。對于末端開路的線路，當注入信號的頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的四分之一，即: L＝/4＝0.25V/F。據這一結論，就可以計算出故障距離。本儀器帶有測頻電路及對駐波波谷進行檢測的模塊，可檢測出發生駐波時的頻率，再根據已有的各電壓等級下的波速，換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路，對測量出的各頻率下的數據進行記錄，可在測試完成后進一步分析。

莆田異頻線路參數測試儀注意事項① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。② 本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意。④ 在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保 操作。⑤ 在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確。⑥ 操作完畢后，要將信號輸出端對地放電。⑦ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。⑧ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。⑨ 長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。⑩ 請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。②當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

莆田異頻線路參數測試儀諧振故障信息顯示如圖5.8所示：圖5.8 母線號：諧振線路所在的母線號。母線電壓：諧振線路所在的母線電壓。諧振頻率：諧振線路的諧振頻率。時間：線路發生諧振時的日期和時間。信息序號：右下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的諧振信息。進入菜單時，彈出的為近的記錄信息。打印：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可在本條記錄內將光標移至“打印”字符處。當光標處于“打印”時，按“確認”鍵進行打印。如果故障追憶表內無諧振內容，則顯示“無記錄”，按任意鍵返回。c) “故障追憶”： 選擇將追憶表中內容(包括接地、諧振故障信息)；將光標移至對應選項，按“確認”鍵，記憶內容后顯示“成功！”字樣。顯示如圖5.9所示：圖5.9d) “查看裝置參數”： 在運行狀態下，只能瀏覽裝置部分內容的參數，不能修改，如要設置裝置參數，請參照5.2.3 裝置參數設置說明；e） “修改時間”： 系統投入運行時，必須對時間進行正確設定；菜單顯示如圖5.10所示：圖5.10用“←”或“→”鍵移動光標到要修改的位置，按住“↑”鍵增加數值，或按住“↓”鍵減少數值。每按一次，增加或減少一個數值。全部修改完畢后按“確認”鍵保存。按“取消”鍵返回到運行菜單。f） “裝置自檢”： 對裝置內部進行自檢，全部完成并無誤，顯示 “自檢OK!!”。按“取消”鍵返回到運行菜單。菜單顯示如圖5.11所示：圖5.11g） “定值打印”： 當光標鎖定在“定值打印”項，并按“確認”鍵，打印機會將本裝置的各種設定參數打印出來，便于使用者進行保存查閱，打印數據發送完畢后自動返回到運行菜單。5.2.3裝置參數設置菜單設置菜單用于對裝置運行所需的各種參數進行設置，修改，按“確認”即可保存，操作簡便，掉電不丟失。菜單如圖5.12-15所示：圖5.12 圖5.13圖5.14 圖5.15裝置參數設置各項菜單簡要說明如下：a)“裝置型號”：設置裝置型號可確定出線數和跳閘路數，詳細型號定義見表2.1。b)“啟動參數”：可根據現場要求設置各段母線的零序電壓啟動值與電流啟動值。啟動電壓數值范圍為10V~100V。啟動電流數值范圍為0.1A~100A(一次側電流)。

莆田異頻線路參數測試儀注意事項① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。② 本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意。④ 在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保 操作。⑤ 在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確。⑥ 操作完畢后，要將信號輸出端對地放電。⑦ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。⑧ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。⑨ 長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。⑩ 請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。②當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。
