林芝局部放電檢測儀是本公司自主開發的一款多功能局部放電檢測儀，內置了開放式超聲波傳感器和TEV傳感器，可進行開關柜、環網柜等電力設備的局部放電檢測；并可通過外擴接口接入接觸式超聲波傳感器、超聲延長探頭、超聲聚波器、HFCT傳感器等多種傳感器，也可以進行GIS、變壓器、架空線、電纜等電力設備的局部放電檢測。本檢測儀具備柱狀圖、PRPD、PRPS三種譜圖檢測方式，內置大容量TF卡可以對檢測數據進行存儲、采用3.5寸LCD、內置鋰電池供電、操作簡單、使用方便、攜帶方便，能夠滿足絕大多數電力設備的日常巡檢任務。檢測主機如圖四所示：圖四、TH-ZH02檢測主機2.1 性能參數2.1.1 TEV傳感器?安裝方式：內置?檢測頻帶：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 開放式超聲波傳感器?安裝方式：內置＋超聲波延長探頭?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接觸式超聲波傳感器?頻帶范圍：15-70kHz?中心頻率：40kHz ?靈敏度峰值：＞75dB?適用于GIS、全絕緣開關柜、電纜2.1.4 超聲聚波器?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT傳感器?安裝方式：卡鉗式安裝?信號接口：BNC/N頭 ?檢測頻帶：1～100MHz；?靈敏度：＞6mV/mA；?孔徑：60mm；（可定制）

林芝局部放電檢測儀表征局部放電的參數：視在放電電荷，放電重復率，放電的能量，放電的平均電流，放電的均方率，放電功率，局部放電起始電壓，局部放電熄滅電壓。2.5、視在放電量q是指在試品兩端注入一定電荷量，使試品端電壓的變化量和局部放電時端電壓變化量相同。此時注入的電荷量即稱為局部放電的視在放電量，以皮庫(pC)表示。 實際上，視在放電量與試品實際點的放電量并不相等，后者不能直接測得。試品放電引起的電流脈沖在測量阻抗端子上所產生的電壓波形可能不同于注入脈沖引起的波形，但通?？梢哉J為這二個量在測量儀器上讀到的響應值相等。 2.6、國標及IEC的局放測量法─脈沖電流法(ERA)高電壓設備局部放電時在試驗回路中引起電荷轉移，產生高頻電流脈沖其流過檢測阻抗產生電壓脈沖，將此電壓脈沖經過合適帶寬的放大器放大后由儀器測量、顯示出來。

林芝局部放電檢測儀產品概述該高壓電纜局部放電檢測儀是我公司技術人員根據多年電纜局部放電檢測經驗，設計生產，適用于高壓電纜的局部放電在線檢測及定位。整套儀器主要由檢測主機、傳感器以及通訊線纜等組成，針對不同的現場環境我公司設計有多種型號的傳感器（聲電傳感器、高頻電流互感器），能夠靈敏的檢測到電纜內部，由于局放會產生超聲波、電磁波等信號聲電傳感器能夠實現在與被測電纜不接觸的狀態下檢測電纜內部的局放信號，通過檢測主機、檢測軟件對放電信號進行分析處理，識別放電信號的強弱，同時能夠判斷放電的大致位置分析判斷被測點的絕緣狀況，提前電纜、端子箱等設備發生爆炸、著火等事故的發生。四、主機性能指標通道數： 4個獨立測量通道 1個外部觸發輸入通道 采樣率：200MSa/s采樣精度：12bit顯示屏尺寸：6.5寸操作方式：鼠標、鍵盤、觸摸屏主機接口：2個USB口1個網口1個VGA接口五、傳感器參數靈敏度測量頻帶中心頻率量程范圍高頻電流互感器

林芝局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

林芝局部放電檢測儀特高頻(UHF)電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的特高頻電磁波）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式特高頻傳感器和外置式特高頻傳感器。由于現場的電暈干擾主要集中300MHz 頻段以下因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測定位以及缺陷類型識別等優點。 特高頻測量原理圖3.4高頻電流互感器（HFCT）高頻電流互感器主要用于高壓電氣設備的局部放電檢測，采用脈沖電流原理。由于絕大部分高壓電氣設備，其高低壓側或接地部分都存在分布電容，高場強區發生放電時，會耦合到接地部分并通過接地線進入大地。HFCT卡在接地線上，檢測其局放產生的脈沖電流信號，從而獲得被檢測設備的局部放電信息。主要用于電纜變壓器電抗器開關柜等中高壓設備的局部放電信號檢測。利用HFCT 套接電氣設備接地線的檢測屬于非侵入式的檢測方法 被檢測設備不需要停運，簡單可靠。

林芝局部放電檢測儀尊敬的顧客感謝您使用本公司的產品。在您初次使用設備前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用我公司設備。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的設備可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于試驗設備均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。三年內如產品出現缺陷，實行免費維修。三年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修?！乐够馂幕蛉松韨κ褂眠m當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當設備連線處聯機狀態時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品做聯機試驗前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無產品蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

林芝局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

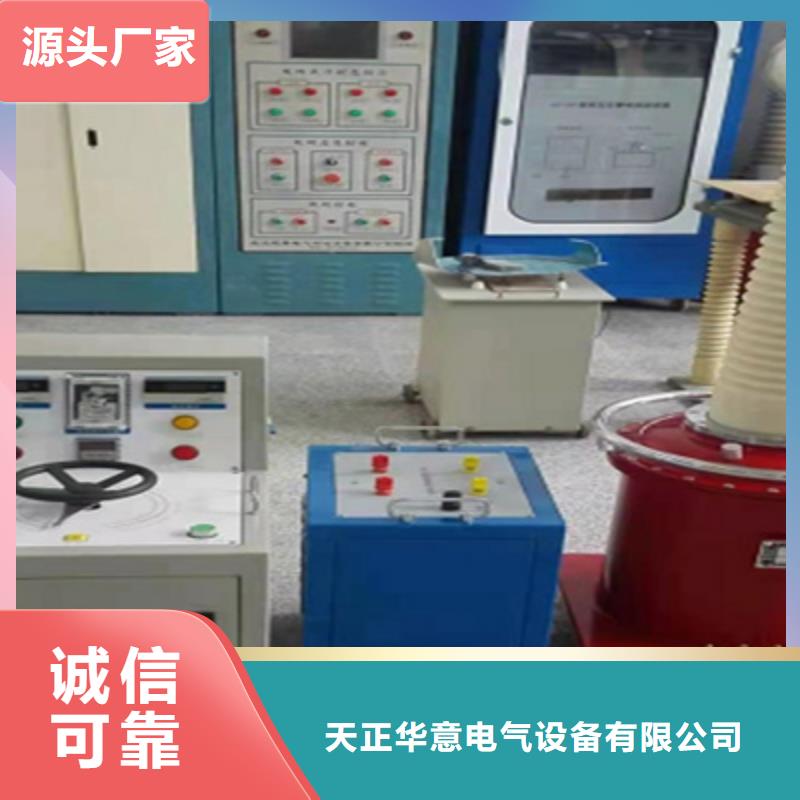

林芝局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。
