萊蕪清障儀系統防護：要求具有鑰匙開關、主機開關和控制器開關、急停開關、人臉識別、密碼等防護功能：1）設備具有傾倒保護功能，設備傾倒時自動切斷激光出光，防止誤傷附近人員。2）具備前方異物探測功能，可發現前方異物入侵并發出報警，自動切斷激光出光。3）具備鑰匙開啟和手動急停按鈕功能模塊，確保當作業現場發生突發情況下，人員可手動切斷激光，避免事故發生。4）具有控制系統，具備密碼及人臉識別解鎖、多賬戶管理權限設置、GPS定位。（14）便攜式直流電源；便攜式直流電源內部核心為鋰電池組，便攜式直流電源連續滿負荷工作時間≥90分鐘；（15）設備和作業任務能通過APP在平板端監控管理；通過APP作業端在發現異物、處理異物等過程，通過圖文方式上報任務，定位異物位置等；通過APP管理端，可以實時看到待處理任務、已處理任務、設備位置、使用人、使用狀態等；可以統計分析異物清理和設備使用情況。（16）安裝便捷性要求：現場安裝裝架設和拆卸收納方便。從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過5分鐘；從工作狀態到收納狀態時間不超過5分鐘。
萊蕪線路激光清障儀廠家技術領先
萊蕪清障儀隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。
<萊蕪>天正華意電氣設備有限公司
萊蕪線路激光清障儀廠家技術領先
<萊蕪>天正華意電氣設備有限公司
萊蕪清障儀1信息感謝您選擇我司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。
萊蕪清障儀概述隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。現有清障方法比較清障方式圖示 需要人數效率性特點人工清障4-6人 4-6小時 需要人員攀爬，系數低傳統清障方式，效率低成本高，系數比較低，需要停電操作清障機器人2-3人2小時左右需要人員攀爬道桿塔頂端安裝 通過視頻控制機器人，需要人員少，機動性差，易損傷線路，需停電消缺無人機（切割機/噴火）5-6人 10分鐘 性高，無需攀爬 通過遙控清理障礙物，用時短，但需要停電作業激光清障儀1-2人5分鐘性高，無需攀爬遠距離清障，無需停電，用時短，
<萊蕪>天正華意電氣設備有限公司
萊蕪線路激光清障儀廠家技術領先
<萊蕪>天正華意電氣設備有限公司
萊蕪清障儀系統防護：要求具有鑰匙開關、主機開關和控制器開關、急停開關、人臉識別、密碼等防護功能：1）設備具有傾倒保護功能，設備傾倒時自動切斷激光出光，防止誤傷附近人員。2）具備前方異物探測功能，可發現前方異物入侵并發出報警，自動切斷激光出光。3）具備鑰匙開啟和手動急停按鈕功能模塊，確保當作業現場發生突發情況下，人員可手動切斷激光，避免事故發生。4）具有控制系統，具備密碼及人臉識別解鎖、多賬戶管理權限設置、GPS定位。（14）便攜式直流電源；便攜式直流電源內部核心為鋰電池組，便攜式直流電源連續滿負荷工作時間≥90分鐘；（15）設備和作業任務能通過APP在平板端監控管理；通過APP作業端在發現異物、處理異物等過程，通過圖文方式上報任務，定位異物位置等；通過APP管理端，可以實時看到待處理任務、已處理任務、設備位置、使用人、使用狀態等；可以統計分析異物清理和設備使用情況。（16）安裝便捷性要求：現場安裝裝架設和拆卸收納方便。從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過5分鐘；從工作狀態到收納狀態時間不超過5分鐘。
萊蕪線路激光清障儀廠家技術領先
萊蕪清障儀1信息感謝您選擇我司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。
<萊蕪>天正華意電氣設備有限公司 萊蕪線路激光清障儀廠家技術領先
萊蕪清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光
<萊蕪>天正華意電氣設備有限公司 萊蕪線路激光清障儀廠家技術領先
萊蕪清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！
萊蕪清障儀系統防護：要求具有鑰匙開關、主機開關和控制器開關、急停開關、人臉識別、密碼等防護功能：1）設備具有傾倒保護功能，設備傾倒時自動切斷激光出光，防止誤傷附近人員。2）具備前方異物探測功能，可發現前方異物入侵并發出報警，自動切斷激光出光。3）具備鑰匙開啟和手動急停按鈕功能模塊，確保當作業現場發生突發情況下，人員可手動切斷激光，避免事故發生。4）具有控制系統，具備密碼及人臉識別解鎖、多賬戶管理權限設置、GPS定位。（14）便攜式直流電源；便攜式直流電源內部核心為鋰電池組，便攜式直流電源連續滿負荷工作時間≥90分鐘；（15）設備和作業任務能通過APP在平板端監控管理；通過APP作業端在發現異物、處理異物等過程，通過圖文方式上報任務，定位異物位置等；通過APP管理端，可以實時看到待處理任務、已處理任務、設備位置、使用人、使用狀態等；可以統計分析異物清理和設備使用情況。（16）安裝便捷性要求：現場安裝裝架設和拆卸收納方便。從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過5分鐘；從工作狀態到收納狀態時間不超過5分鐘。
<萊蕪>天正華意電氣設備有限公司 萊蕪線路激光清障儀廠家技術領先
萊蕪清障儀5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊 按鈕，可調節設備在自動切割時的移動速度。2）點擊 按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊按鈕，進入功率設定界面點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字準星的中心點是激光點，將準星中心對準需要的物品，點擊按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后點擊按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！6故障說明報警欄信息信建議處理方法正常 激光器正常運行急停報警急停被誤操作按下順時針旋轉急停開關，彈起即可 人體報警 激光頭前面有人出現人走開以后重新啟動激光器溫度報警內部溫度過高常開風扇，待機器溫度下降后再使用激光器電流報警內部電路故障聯系我司售后人員處理PD報警光路存在隱請聯系我司售后人員處理
<萊蕪>天正華意電氣設備有限公司
萊蕪線路激光清障儀廠家技術領先

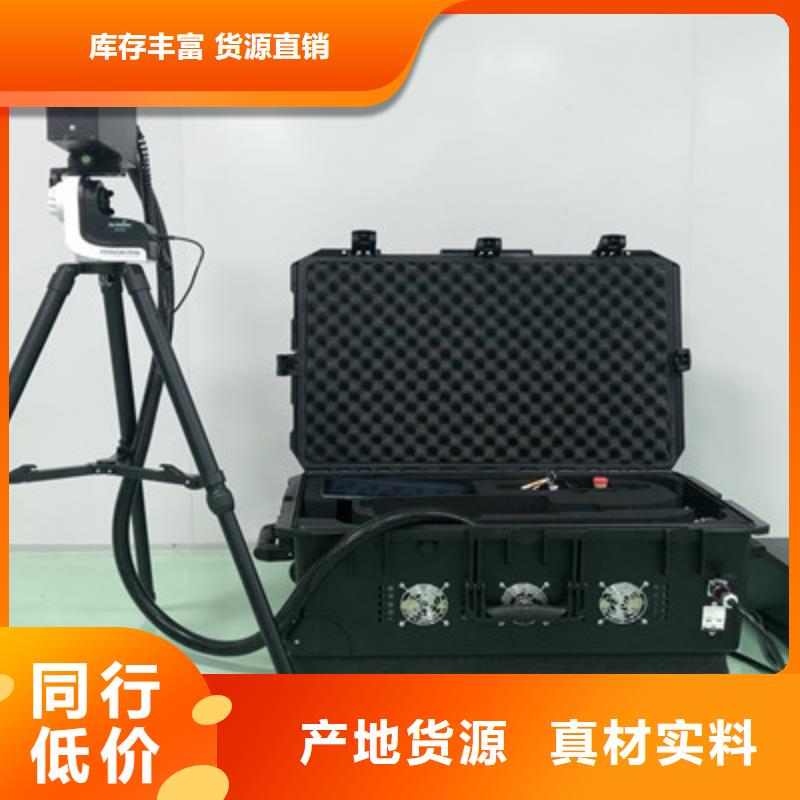

萊蕪清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。
