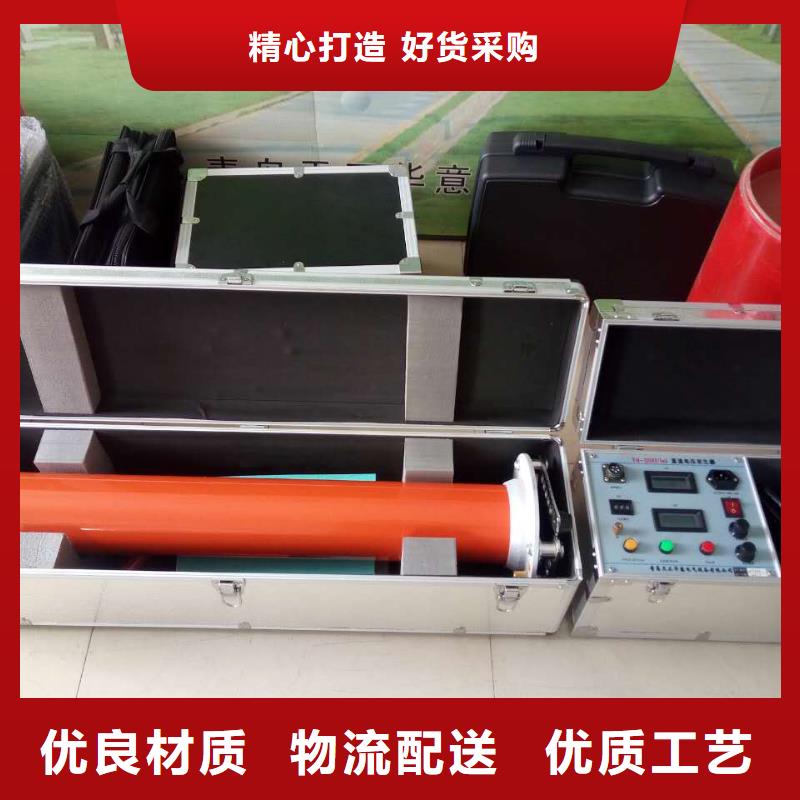

吉安直流高壓發生器操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。

吉安直流高壓發生器安 全 警 告● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開?！? 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地?！? 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。● 如做容性負載試驗時，一定要接上限流電阻?！? 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害?！?試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

吉安直流高壓發生器使用說明4.1 面板說明圖2 面板示意圖1．接地柱。2．高壓輸出插座。3．220 V交流電源帶保險輸入插座。4．電源開關。5．?dāng)?shù)顯電流表：顯示輸出直流電流值。6．?dāng)?shù)顯電壓表：顯示輸出直流高壓值。7．電壓設定拔碼開關：耐壓試驗時用于設定 輸出電壓值。輸出電壓超過設定電壓時，儀器自關閉輸出同時過壓燈亮并蜂鳴器報警。8．0. 5U帶燈按鍵：用于當前輸出高壓的0.5倍高壓輸出。按下此鍵后指示燈亮輸出高壓便自動下降0.5倍，只有關閉電源開關后才可復位。9．高壓通帶燈按鍵：此按鍵只有在調壓電位器回到零位后才能按下，指示燈亮并蜂嗚器響。10. 帶燈高壓斷/復位按鍵：按下此按鍵關閉輸出，過流過壓保護并蜂嗚器響時按下此鍵儀器復位。11.調壓電位器：用于調結輸出電壓值。4.2 操作說明使用前應將被試品、控制箱可靠接地，用專用高壓線與被試品連接好。接通電源開關，將儀器預熱5分鐘，然后設定好所需電壓的大小值，將升壓電位器沿反時針方向旋回到零位后，按下帶燈高壓通按鍵蜂嗚器響并指示燈亮后，再沿順時針方向慢慢調節升壓電位器，同時注視電流表、電壓表數值，直到達到所需電流、電壓值時為止。如需要輸出當前電壓的0.5倍值時，只要按下0.5U按鍵，輸出便自動下降到當前電壓的0.5倍值，不必調節升壓電位器。如要終止試驗，可按復位鍵或關掉電源來關閉輸出。 單位名稱：青島天正華意電氣設備有限公司

吉安直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

吉安直流高壓發生器按一下復位鈕，保護燈滅，測試儀進入測量待機狀態；5、測試：按下測量鈕約2秒鐘后松開，測試儀便自動完成各種參數的測量，并將測量結果分別記憶在兩塊表頭上，待放電燈亮后更換試品。再按一下測量鈕，即可進行下一次測量。五、誤差調整如果儀器使用一段時間后，發現有誤差，則須進行調整。即：接好試品，取一塊標準高阻電壓表并接在高壓端與地（外殼）間，按下測量鈕不放，看儀器示值與標準表示值是否相等。如不相等，則須調整儀器表頭背面的基準電位器，直到兩值相等為止。如下圖所示：六、注意事項1、除嚴格執行本操作規程外，還必須嚴格執行常規高電壓操作規程；2、放電燈亮前，表示有高壓輸出，嚴禁人為觸及高壓電極或更換試品；3、非專業人員，不得擅自打開外殼檢修；4、在測量過程中，如果保護燈亮，表示試品短路或開路，或U1mA＞量程，或試品接線接觸不良，此時，高壓已自動關閉，待放電燈亮后，按一下復位鈕，將恢復到測量狀態。七、售后服務本產品保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

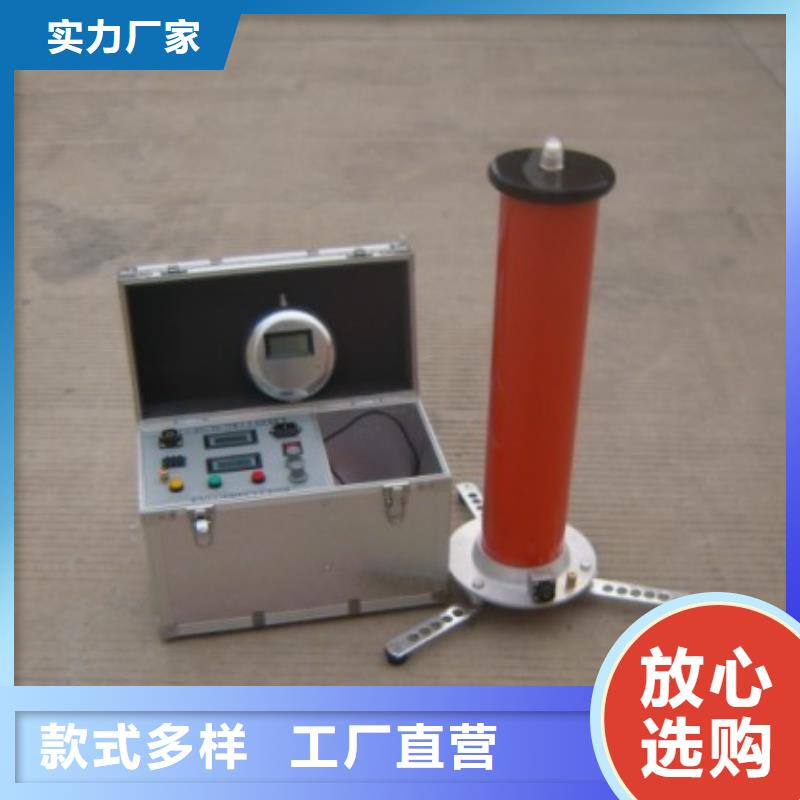

吉安直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

吉安直流高壓發生器系列智能全自動直流高壓發生器是我公司根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的，在第二代便攜式直流高壓試驗器的基礎上研制開發的一代智能型產品。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。本機采用全中文菜單顯示，觸摸屏按鍵操作，人機界面好，操作簡單。并且具有自動零位啟動，過壓過流保護等功能，可靠，智能化程度高，功能完備，數據穩定可靠。二、工作原理框圖三、主要技術參數特點1．技術特點：采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。對PWM不準確線性度進行了調整，精度得到了大幅度提高。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。觸摸屏直觀操作，人機界面清晰準確。高精度AD轉換測量高壓電壓電流，實時監測，并且在輸出電壓有波動時能自動調節輸入電壓實現輸出高壓的穩定，試驗數據真實可靠。

吉安直流高壓發生器 直流高壓一體化發生器使用說明書青島天正華意電氣設備有限公司“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。操作步驟：1、正確接線，接地線要可靠。2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至小位置（否則不能啟動）。3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。4、關機時，先將電壓調節至小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。 一份
