閘門、啟閉機吊裝施工方案 一、 工程概況 排水涵閘布置在東西側堤上，具體位置1#圍區西側堤樁號W0+600；2#圍區東側堤樁號E0+400，分別通過北六滧、北八滧水閘外港汊排水，結構形式為單孔3m*2m的排水涵閘，由內河連接段、進水池、洞身、消力池、海漫、防沖槽等組成，閘室底板高程0.5m； 本工程金屬結構安裝主要包括：閘門安裝、啟閉機安裝。閘門為鑄鐵閘門，尺寸3000mm*2000mm，總重約1.8T；啟閉機啟閉力為100KN。（詳見附圖一）。閘門、啟閉機均按設計要求選取具有相關資質廠家定做，經檢驗合格后運至現場。 附圖一：閘門結構設計圖
二、閘門及啟閉機安裝程序及方法 1、安裝前準備 閘槽混凝土鑿毛，露出預埋的鋼筋。 控制點線的測放，統一使用水工建筑使用的控制線，閘門安裝基準線

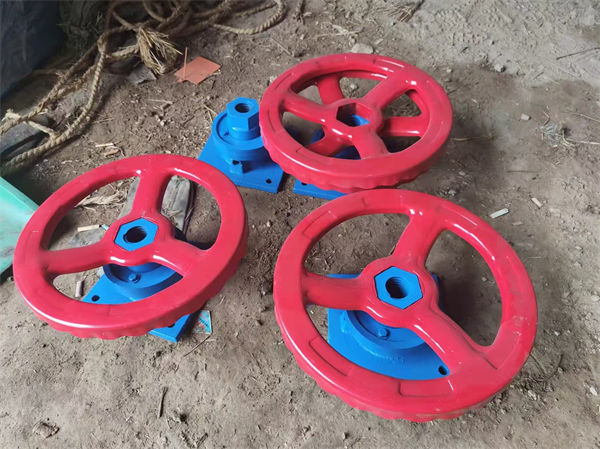

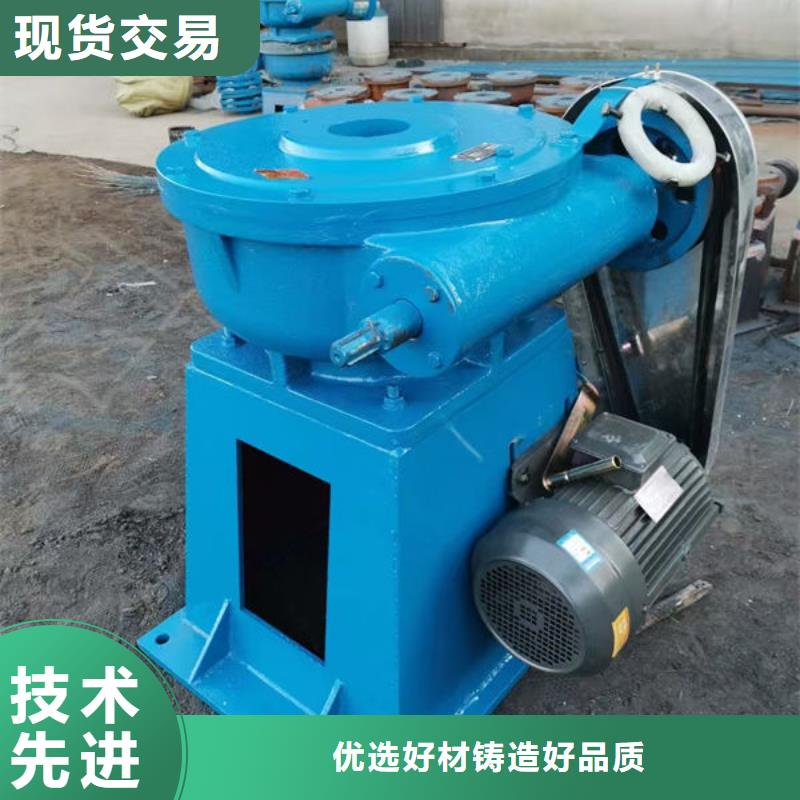

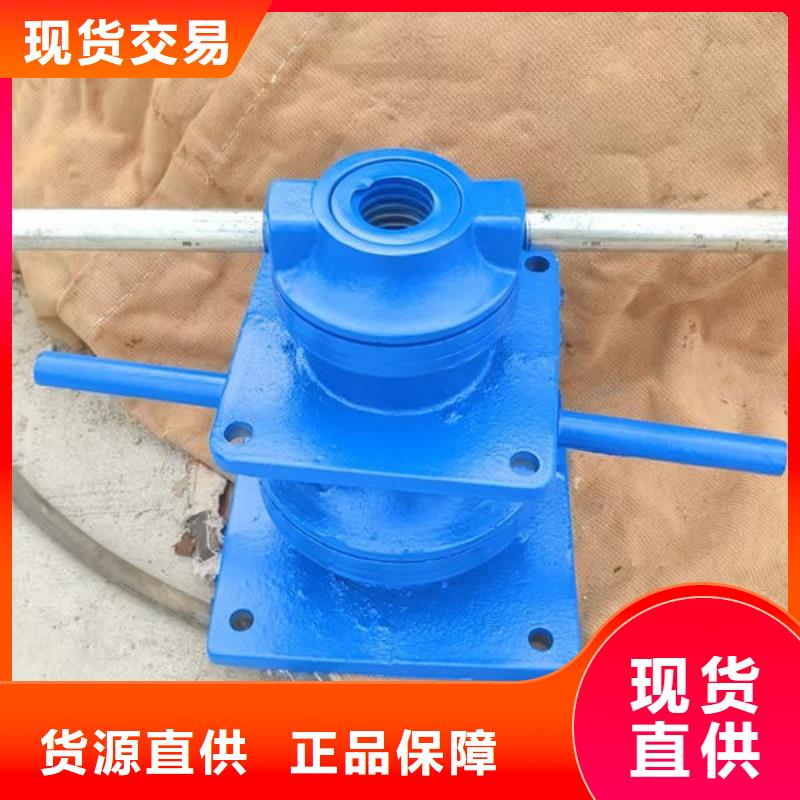

有：閘孔中心線，底檻、門楣高程控制線。所有中心線、點、高程均用紅油漆標注在可以引用且不易破壞的位置，采用清楚的標志并加以警示、保護。蓶鷙;晥9 ? 材料及工具：5t卷揚機1臺、電焊機1臺、測量儀器（全站儀、水準儀各1臺） 人員準備：起重工1人、電焊工1人、勞力工10人、技術人員4人布 2、安裝程序及方案 2.1閘門安裝 2.1.1安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙， 2.1.2對所有的工作表面進行清理，門槽范圍內影響閘門運行的外露物必須干凈，并對埋件的終安裝精度進行復測，作好記錄并報監理人。 2.1.3閘門利用滾杠、卷揚機牽引由孔口至閘室內，再利用預埋錨鉤，用滑輪組、卷揚機起吊閘門及支鉸臂，下部用方木支墊，按設計要求定位安裝。 2.1.4閘門安裝焊縫的焊接，應盡量避免仰焊，難于避免時，必須由具備相應資格的合格焊工施焊。 2.2啟閉機安裝 3 2.2.1啟閉機采用現場的起重設備進行吊裝，按制造廠提供的圖紙和技術說明書要求進行安裝、調試和試運轉。安裝好的啟閉機，其機械性能和電氣設備等的各項性能符合施工圖紙及制造廠技術說明的要求。 2.2.2將啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方露出后，再套上限位盤。螺桿的下方與閘門連接。 2.2.3相關技術要求如下表所示： 序號 檢測項目 允許偏差（mm）
1 機身縱橫向中心線 ±2 2 高程
±5 3 螺桿垂直度
0.2% 4 機座與基礎板接觸間隙 ≤0.5 2.3、試驗 閘門安裝好后應做無負荷試運行檢查，檢查手搖部分轉動是否靈活、平穩、無卡阻，手搖兩用機構的電氣鎖閉裝置是否可靠；轉動機構運行平穩，升降方向無其他異常聲音；
@任何單位和個人都有保護輸水隧洞的義務，嚴禁任何有損輸水隧洞的行為發生。 三、嚴格按照輸水隧洞檢查規程，做好輸水隧洞的檢查工作。 四、嚴格按照輸水隧洞養護規程，做好輸水隧洞的維修養護工作。五、啟閉閘的開啟，必須嚴格按照防汛指揮部指令進行，并由專人負責操作和管理，嚴禁閑人任意進入啟閉閘房并接觸機電等設備。 六、對機電設備要實行經常檢查及養護。重點檢查電源線路有否破損，機械設備絲桿、螺栓是否銹蝕，以確保機電設備隨時運行。四明湖水庫管理局供水隧洞管理制度 四明湖水庫是一座大Ⅱ型水庫，供水隧洞為水庫的輸、泄水工建筑物，對大壩的有著直接的關系，為確保供水隧洞的，特制定供水隧洞管理制度。一、供水隧洞作為水庫的樞紐組成部分，受 保護，任何單位和個人不得侵占和毀壞。 二、任何單位和個人都有保護供水隧洞的義務，嚴禁任何有損供水隧洞的行為發生。 三、嚴格按照供水隧洞檢查規程，做好供水隧洞的檢查工作。四、嚴格按照供水隧洞養護規程，做好供水隧洞的維修養護工作。 五、啟閉閘的開啟，必須嚴格按照防汛指揮部指令進行，并由專人負責操作和管理，嚴禁閑人任意進入啟閉閘房并接觸機電等設備。六、對機電設備要實行經常檢查及養護。重點檢查電源線路有否破損，機械設備絲桿、螺栓是否銹蝕，以確保機電設備隨時運行。@
