保定瓦斯繼電器校驗儀 變壓器壓力釋放閥校驗裝置使用說明書青島天正華意電氣設備有限公司一、產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。二、主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗裝置主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。

保定瓦斯繼電器校驗儀氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重氣體”。重氣體動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。1）概念輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

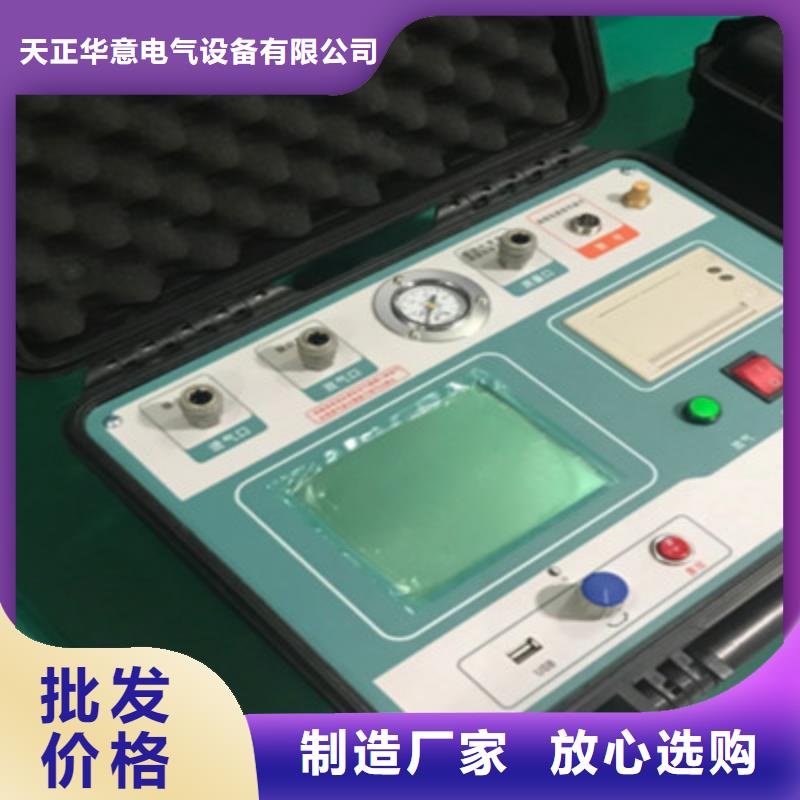

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠
保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠 <保定>天正華意電氣設備有限公司

保定瓦斯繼電器校驗儀 將壓力釋放閥信號線接至校驗裝置信號接線柱。測試項目1.開啟、關閉壓力試驗，測試過程如下：1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。5.數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！

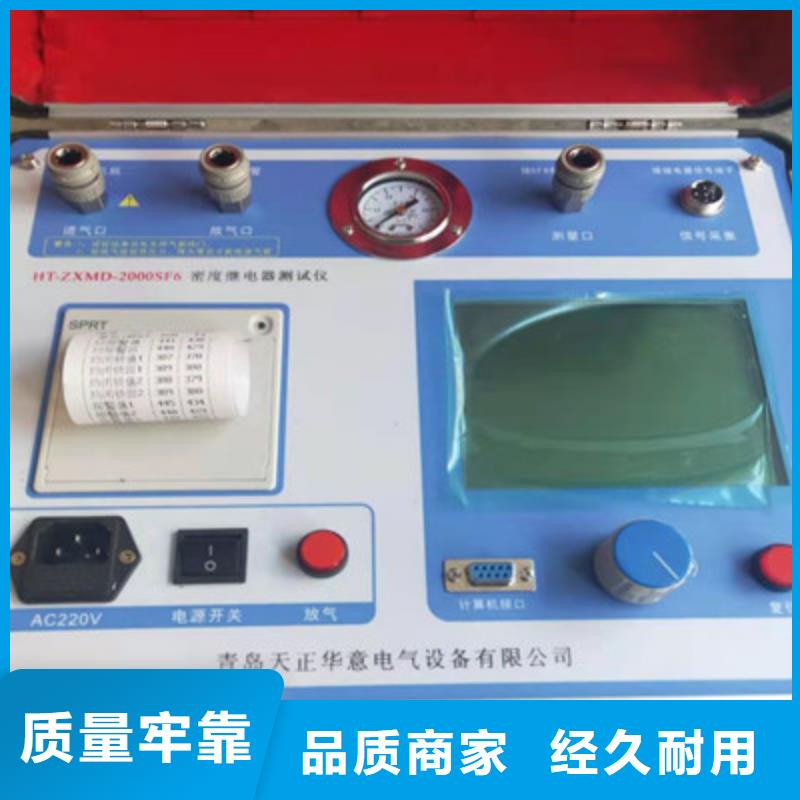

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠

保定瓦斯繼電器校驗儀1用途適用于各類壓力釋放閥的測試。2電氣及控制系統（1）工作環境：－30℃~40℃，相對濕度＜85％；（2）電氣主線路采用 AC380V，總功率 8.5KW；（3）空壓機采用 AC380V，功率 8KW；（4）電動執行元件采用 AC220V/DC24V 電源控制，功率 0.25KW；（5）控制系統采用 AC220V/DC24V 電源控制，功率 0.25KW；（6）采用 19 寸全彩觸摸液晶顯示器，全中文圖形顯示，操作過程由系統自動完成，無需人工干預；（7）采用屏幕觸摸鍵盤，操作人員可用此鍵盤對試驗報告內容進行編輯。（8）嵌入 PC 系統可直觀的對開啟壓力、關閉壓力及密封壓力檢測的單項和綜合項目進行操作，并同時編輯打印試驗報告；3主要性能3.1 測量范圍（1）壓力開啟檢測：0~150kPa（2）關閉壓力檢測：0~150kPa（3）密封壓力檢測：0~150kPa 3.2 精度（1）壓力檢測精度：0.2 級（2）壓力顯示位數：000.00kpa；（3）壓力誤差：±0.3kP。4操作前準備使用本儀器前，使用者應該首先了解本儀器的結構和工作原理。在未接通電源之前，應該對于儀器的性進行檢查，電源接線應牢固，通地要良好，然后再接通電源開關。5 操作程序5.1壓力釋放閥的裝夾選擇對應口徑檢測管路，將被測壓力釋放閥放置于定位柱上，使用螺栓加緊被測壓力釋放閥，人員保持距離。檢測連線將鱷魚夾信號線的一端與氣被測壓力釋放閥的功能柱腳相連接，另一端插入檢測臺上的對應插孔。5.3 系統初始界面接通被測壓力釋放閥檢測臺的外部供電電源：此時面板上的[紅色]按鈕指示燈亮起，系統處于通電狀態；按下面板上的[綠色]按鈕，此時[綠色]按鈕指示燈亮起，系統處于啟動狀態；按下急停開關，面板上的[紅色]和[綠色] 按鈕指示燈同時熄滅，系統處于停機工作狀態。

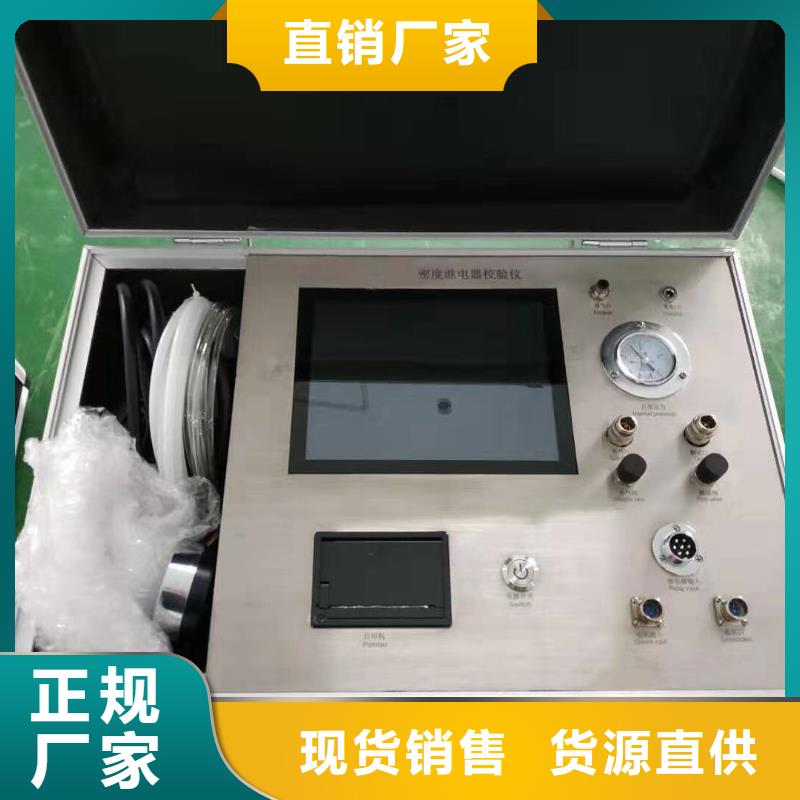

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠 <保定>天正華意電氣設備有限公司

保定瓦斯繼電器校驗儀該選項用于設置充放氣的循環次數。接下來的“溫度方式”選擇菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“信號接點”選擇菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。圖５外界氣路均準備好以后，點擊“啟動”，系統會按前面設定的檢測方式自動完成全部檢測。如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以保存和打印測試結果。點擊“返回”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“系統壓力值修正”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。圖６在系統主界面旋轉飛梭使光標選擇“歷史數據瀏覽”，如圖７所示，可以瀏覽原來的測試結果。圖７點擊“飛梭確定”后進入的界面如圖８所示。圖８點擊“密度繼電器校驗記錄”后可以看到歷史數據，如圖９所示。

保定瓦斯繼電器校驗儀擋板轉動應靈活，軸向活動范圍為0.3～0.5mm，干簧觸點可動片面向磁鐵并保持平行，盡可能調節兩個觸點同時斷合。2.8 開口杯的干簧觸點應接在動作于“信號”的出現端子上，擋板的兩個干簧觸點應串接在動作于“跳閘”的回路中，檢查接線盒漏水孔是否暢通。3繼電器動作可靠性檢查3.1 檢查動作于跳閘的干簧觸點動作可靠性轉動擋板至干簧觸點剛開始動作處，磁鐵面距干簧觸點玻璃管面的間隙應保持在2.5～4.0mm范圍內。繼續轉動擋板到終止位置，干簧出帶你應可靠吸合，并保持其間隙在0.5～1.0mm范圍內，否則應進行調整。3.2檢查動作于信號的干簧觸點動作可靠性轉動開口杯，字干簧觸點剛開始動作處至動作終止位置，干簧觸點應可靠吸合，并保持其滑行距離不小于1.5mm，否則應進行調整。4繼電器特性試驗4.1密封性能試驗繼電器充滿變壓器油，在常溫下加壓至0.15MPa、穩壓20min后，檢查放氣閥、波紋管、出線端子、殼體各密封處應無滲漏。降壓為零后，取出繼電器芯子檢查干簧觸點應無滲漏痕跡。試驗時，探針罩要擰緊，去掉壓力后，才能打開罩檢查波紋管有無滲漏。4.2 動作于信號的容積整定繼電器氣體容積整定要求繼電器在250～300ml范圍內可靠動作，試驗時可用調整開口杯另一側重錘的位置來改變動作容積，重復試驗三次，應能可靠動作。4.3 動作于跳閘的流速整定4.3.1 繼電器流速整定范圍QJ-25型，連接管徑25mm流速范圍1.0m/s.QJ-50型，連接管徑50mm流速范圍0.6～1.2m/s.QJ-80型，連接管徑80mm流速范圍0.7～1.5m/s.4.3.2 繼電器動作流速整定值繼電器動作流速整定值以連接管內的流速為準，可根據變壓器容量、電壓等級、冷卻方式、連接管徑等不同參數按表1數值查得；流速整定值得上限和下限可根據變壓器容量、系統短路容量、變壓器絕緣及質量等具體情況決定。

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠 <保定>天正華意電氣設備有限公司

保定瓦斯繼電器校驗儀 感謝您使用本公司 TH-SF6密度繼電器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電， 您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。·請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

保定瓦斯繼電器校驗儀 變壓器壓力釋放閥校驗裝置使用說明書青島天正華意電氣設備有限公司一、產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。二、主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗裝置主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠

保定瓦斯繼電器校驗儀 密封試驗對壓力釋放閥時間、壓力進行設定并測試。數據管理查看測試結果，并可對測試結果進行查詢或刪除。技術指標工作環境溫度：-10℃～＋40℃主機工作電壓：AC220V 50Hz空壓機工作電壓：AC220V 50Hz整機功率：1.5kW空壓機功率：750W壓力檢測范圍：0～350KPa壓力顯示分辨率：0.1KPa密封性能試驗：5～30KPa，5～30min（用戶可選）精度等級：0.5級顯示方式：3.5寸彩色液晶屏帶觸摸功能存儲容量：可存儲多組校驗數據外形尺寸600×400×320mm 重 量：15kg壓力釋放閥主要測試項目?開啟壓力試驗?關閉壓力試驗?密封試驗一、開啟壓力試驗，測試過程如下：1.壓力釋放閥應安放在平整堅固的地面上組裝成套，其中超靜音空氣壓縮機出氣壓力值應整定在400-500Kpa之間。2.將釋放閥放在相應的壓力試罐工作臺上對齊，釋放閥與壓力試罐工作臺面之間用橡膠密封墊密封，若釋放閥噴油口徑偏小則可選用校驗裝置所配的法蘭來吻合。上緊壓力試罐工作臺上的快裝夾具將釋放閥夾緊密封不漏，將壓力釋放閥信號線接至校驗儀接線柱。3.開啟空氣壓縮機到0.4MPa-0.5MPa時，開啟壓力罐進氣閥，當壓力試罐壓力達到釋放閥開啟動力時，釋放閥應連續間歇跳動，不少于10次，周期為1-4s，此時校驗儀上的開啟壓力值所示壓力即為釋放閥的開啟壓力，帶信號開關的釋放閥每次跳動其信號開關應能切換和自鎖。4.“開啟壓力試驗”完畢關閉進氣閥，開啟泄壓閥泄壓。至壓力試罐壓力降為零時，松開壓力試罐工作臺上的快裝夾具，取出被試釋放閥，關閉泄壓閥。

<保定>天正華意電氣設備有限公司

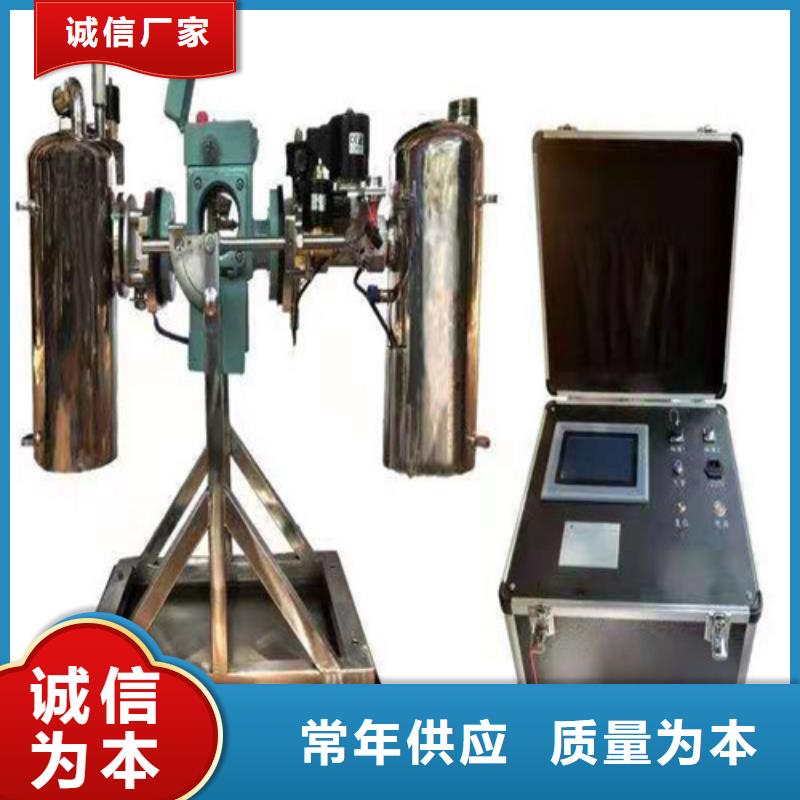

保定瓦斯繼電器校驗儀、操作指南5.1 首次使用該校驗臺請先往油槽中加滿25＃變壓器油。5.2 瓦斯繼電器安裝5.2.1 將瓦斯繼電器放于繼電器升降臺上，調節升降臺的高度伸縮管的長度，至繼電器與校驗臺口徑對中，按動液壓前進鍵，使得瓦斯繼電器密封緊固。5.2.2 將2氣管（圖一）與瓦斯繼電器排氣孔相連。5.2.3 校驗臺四根線從前至后依次與繼電器1、2、3、4（5）接線柱相連。5.2.4 將校驗臺氣管與空壓機相連，測試開始時就將空壓機打開。5.2.5該校驗臺自身口徑為Ф80，但同時配有Ф25、Ф50口徑轉接器，若需測試QJ-25、 QJ50型繼電器，只需安裝前加裝口徑轉接器。注：安裝時對接處請加密封墊，以防止漏油確保測試準確！5.3 操作步驟5.3.1 打開總電源，按下啟動，等待進入電腦界面。5.3.2 打開瓦斯（氣體）繼電器校驗臺圖標，等待進入操作界面，如圖三。圖三5.3.2 點擊系統初始化，進行瓦斯除氣、管路除氣操作.瓦斯除氣：排除瓦斯繼電器中的氣體。管路除氣：排除管路中的氣體。5.3.3 輕瓦斯實驗輕瓦斯實驗前進行輕瓦斯初始化輕瓦斯初始化完成后點擊排氣結束進行輕瓦斯測試輕瓦斯測試開始前選擇測試次數，選定后點擊輕瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。5.3.4 重瓦斯測試重瓦斯實驗前進行重瓦斯初始化重瓦斯初始化完成后點擊排氣結束進行重瓦斯測試重瓦斯測試開始前可選擇測試次數和瓦斯繼電器口徑，選定后點擊重瓦斯測試開始直至測試完成。完成后選擇測試結果是否符合標準。

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠

保定瓦斯繼電器校驗儀數據的保存和打印相應檢測項目流程完成后，可將檢測數據進行保存并打印點擊[打印小單]鍵可將檢測數據進行打印；點擊[確定]鍵保存數據到默認目錄下；點擊[改名]鍵可將此次檢測結果名稱更換并另存到指定目錄下；點擊[不存盤]鍵返回到系統初始界面。注意：在未完成項目檢測的情況下，不可以進行數據的保存和打印。7 常見故障原因及處理方法表7.1 日常維護7.1.1禁止非本公司人員拆卸本檢測臺進行維護和零件更換。7.1.2維護檢查前請首先確認總電源是否已經切斷，是否有觸電危險。7.1.3工具抽屜內配備的隨機附件在使用后要將其清理干凈，整齊放回，以方便下次使用。7.1.4請妥善保管說明書、合格證等技術文檔資料，以便隨時使用。8.2 常見故障原因及處理方法表序號故障原因故障解決方法打印機不打印檢測1結果或打印機指示打印機缺紙?zhí)钛b好打印紙燈閃爍2打印無字跡打印紙不匹配或正將打印紙換面安裝/選擇匹配打印紙反面錯位3壓力顯示值跳動大電磁干擾嚴重1.正確安裝地線2.改善試驗環境8注意事項8.1開機后未使用的測試氣罐，請保持節流閥的關閉狀態，請勿開啟未使用測試氣罐上節流閥。8.3 未經培訓的人員，未經允許不能操作測設備。

保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠 <保定>天正華意電氣設備有限公司

保定瓦斯繼電器校驗儀指南尊敬的用戶，感謝您選用我們的產品。為便于儀器能正常使用，請先閱讀下列說明：1. 請遵守儀器和說明書上標示各種警告及說明事項；2. 清潔儀器時，請先關閉電源，拔下電源插頭；3. 為避免損傷儀器底部，請勿將本產品放置于不平物和表面上；4. 請使用說明書指定的電源為儀器供電；5. 切勿將任何物體插入儀器內。機內有變壓器油，避免導致電擊、短路或火災；6. 請?jiān)诳炊菊f明書后才使用儀器；7. 請妥善保存本說明書，以便隨時查閱；注意 :發生下列情形時請關閉電源和拔下電源插頭，并與維修人員聯系，我們將及時地幫助您解決問題。1.電源線損壞或磨損；2.儀器遭受雨淋（或其它液體）；3.雖按正確方法使用，但儀器仍無法正常工作；4.曾人為進行不正確的調整；5.本產品跌落或損壞；6.本產品性能無法完全發揮效能。7.長期沒有使用本產品。首先感謝貴單位垂詢、使用本公司出品的產品。能源局發布的電力行業標準《氣體繼電保護校驗儀檢驗規程》DL/T540—2013，本產品已列入規程中使用。請您在使用本產品之前，仔細閱讀本說明書，以便正確地使用及保障。2.瓦斯（氣體）繼電器的動作原理和保護的結構氣體保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。

<保定>天正華意電氣設備有限公司

保定瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

<保定>天正華意電氣設備有限公司 保定供應批發六氟化硫密度繼電器校驗裝置-價格優惠

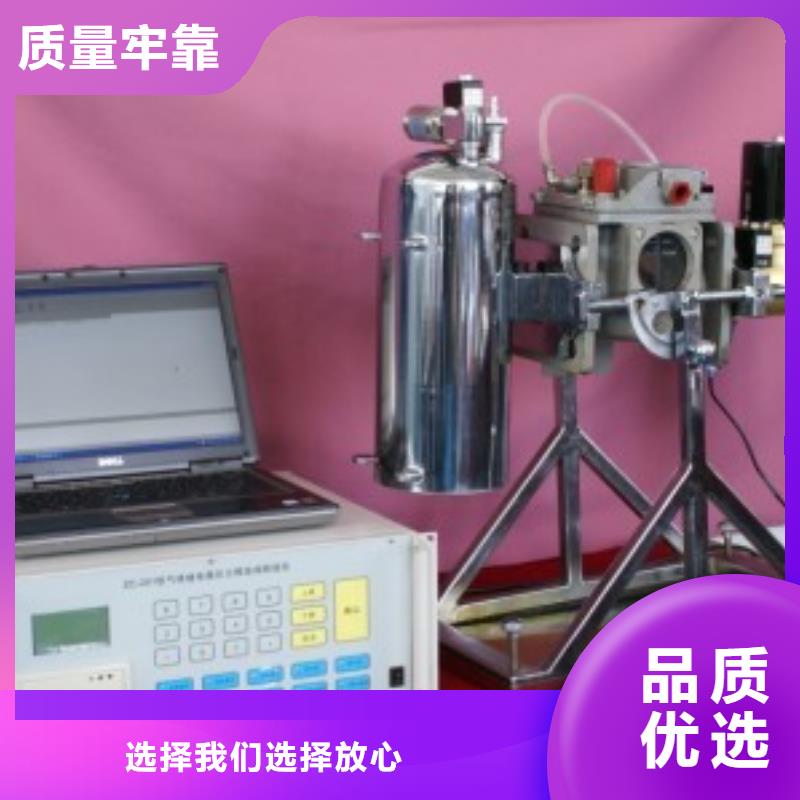

保定瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。保定瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。
