直流系統接地故障查找儀 保定

保定直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<保定>天正華意電氣設備有限公司

保定直流系統接地故障定位儀 故障檢測器的測試準備：將鉗表插頭插入“檢測器”鉗表輸入插孔，打開檢測器電源。 （在檢測前建議對裝有接地選線在線監測裝置的直流系統，關閉接地選線在線監測裝置，更有利于檢測）。5.4 檢測開始： ?“通訊”燈亮：說明被測回路能夠接受到同步信號，以確認檢測的信號與所發出的信號是同一時間進行的。如果通訊燈不亮，說明信號發生器與檢測器通訊不成功。?“量程”燈亮：當量程1燈明亮的時候表明采用的是鉗表量程1，當量程燈2亮的時候采用默認的鉗表量程2。5.5 正負極線不能同時鉗時，采用“鉗單根”的檢測方法：如果是正極接地，將鉗表鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上；5.6 多回路線扎在一起時：將鉗表鉗在這扎電纜上（注：鉗表口必須能完全閉合），檢測方法同上，如果顯示出是“非接地”，說明被檢測的這扎電纜都沒有接地故障；如果顯示出是“接地”，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測，檢測方法同上。以上三種方法通常根據現場的實際情況結合起來使用。六、檢測技巧6.1 信號發生器的接入：根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的正、負母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。

直流系統接地故障查找儀 保定

保定直流系統接地故障定位儀概述目前電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量，抗干擾性差，導致許多產品誤測誤判，這是該系列產品的缺點，也是普遍的現象。我們的產品之所以能夠迅速立足該市場，是因為成功解決了干擾問題。便攜式直流接地故障定位儀（分體式）采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間，使用方法為便攜式性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。二、產品主要特點1、 本儀器分信號發送器和接收器，信號發送器(檢測母線接地電阻用)直接從母線上取電，無需外接交流電源或電池充電，使用更加方便。2、110V、220V直流系統共用一套直流接地探測器。3、可以完全定位直流系統接地故障，排除現場分布大電容的干擾準確無誤地將故障區域鎖定在小范圍內。4、測量準確率:。5、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。6、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。7、豪華外包裝，攜帶方便。

保定直流系統接地故障定位儀接地點方向的判定：接地點方向的判定是由卡線時鉗表箭頭的方向與檢測器所顯示的箭頭方向共同決定：以鉗表箭頭方向為參考方向，在檢測時，鉗表方向不變，當檢測器顯示的箭頭方向向下，說明接地點方向與鉗表箭頭方向是相反方向；當檢測器顯示的箭頭方向向上，說明接地點方向與鉗表箭頭方向是相同方向。6.6 利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：1)兩條支路的正極和負極分別相連形成環路；2)兩條支路的正極或者負極中的一極相連形成環路；3)兩條支路中一條支路的正極通過負載與另一條支路的負極相連成環路。如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時信號發生器所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向?？筛鶕较蚺袛嘟拥攸c。6.7 利用“波形”來判斷接地在檢測時，可以根據故障檢測器接地燈是否亮來判斷接地，同時也可以根據液晶上所顯示波形來判斷接地。其波形如下：(1)．非接地波形(2)．68K接地量程1接地實測波形(3)．68K接地量程1接地實測結果(4)．68K接地量程2接地實測波形(5)．68K接地量程2接地實測結果數值通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越?。徊ㄐ卧狡交f明被檢測支路絕緣越好。（注：“量程一”可自動判斷接地，并顯示絕緣狀況。“量程二”是根據波形進行判斷接地，并檢測出漏電流大小。）6.8 電池的檢查：檢測時隨時注意故障檢測器電池電量指示，如發現電量不足時，應立即充電，以保證檢測精度。

<保定>天正華意電氣設備有限公司
<保定>天正華意電氣設備有限公司 直流系統接地故障查找儀 保定

保定直流系統接地故障定位儀概述目前電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量，抗干擾性差，導致許多產品誤測誤判，這是該系列產品的缺點，也是普遍的現象。我們的產品之所以能夠迅速立足該市場，是因為成功解決了干擾問題。便攜式直流接地故障定位儀（分體式）采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間，使用方法為便攜式性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。二、產品主要特點1、 本儀器分信號發送器和接收器，信號發送器(檢測母線接地電阻用)直接從母線上取電，無需外接交流電源或電池充電，使用更加方便。2、110V、220V直流系統共用一套直流接地探測器。3、可以完全定位直流系統接地故障，排除現場分布大電容的干擾準確無誤地將故障區域鎖定在小范圍內。4、測量準確率:。5、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。6、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。7、豪華外包裝，攜帶方便。

<保定>天正華意電氣設備有限公司 直流系統接地故障查找儀 保定

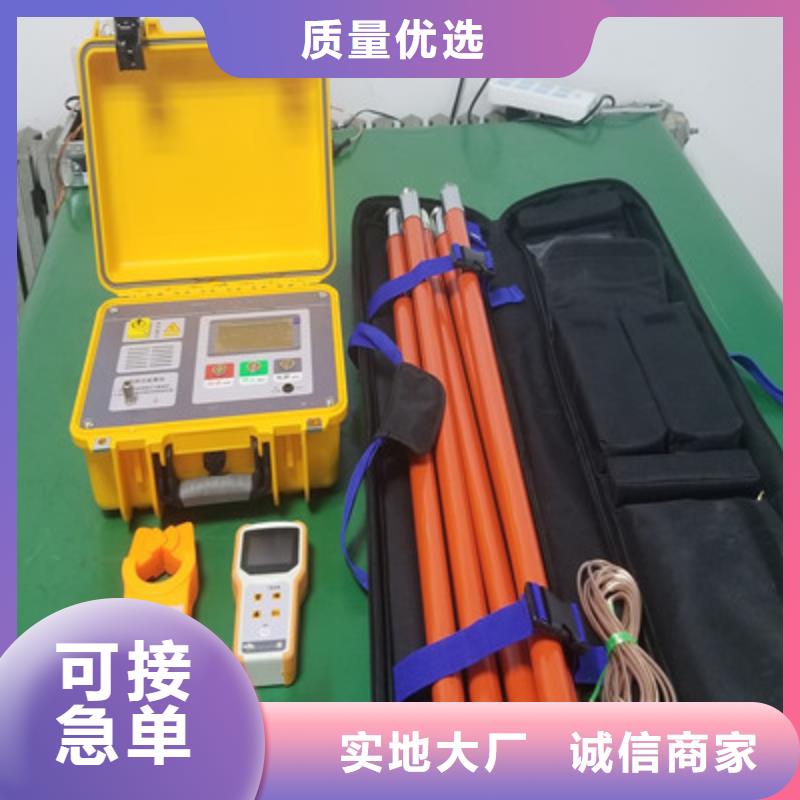

保定直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<保定>天正華意電氣設備有限公司 直流系統接地故障查找儀 保定

保定直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

<保定>天正華意電氣設備有限公司

保定直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

<保定>天正華意電氣設備有限公司
直流系統接地故障查找儀 保定

保定直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。
