保定變壓器繞組變形測試儀簡略，當前是測試界面的時候，簡略顯示采樣數據波形和當前的電壓電流和頻率；當前是數據分析界面的時候，簡略顯示當前數據文件的短路阻抗短路電抗，橫向以及縱向的比較。19.1.2.2詳細，當前是測試界面的時候，詳細顯示當前三相的短路阻抗、短路電抗、漏電感、有功功率、無功功率和介損角，還有總的短路損耗和短路阻抗；當前是數據分析界面的時候，詳細顯示當前數據文件的電壓、電流、頻率、漏電感、有功功率、無功功率和介損角，還有總的短路損耗。19.1.3設置19.1.3.1變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）19.1.3.2設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。19.1.3.3儀器檢測調試功能，選擇此項目后，會打開一個檢測調試的對話框，此功能主要用來檢測調試改儀器電壓電流準確度的，在此狀態下，請使用外置恒流源電源，將恒流源的電流輸出兩端插入外置電源接口，然后將電壓輸出的一端使用2根帶插頭的導線和儀器的3個電壓端短接在一起，另一端連接在“Ux”上。再使用3根帶插頭的導線將儀器的4個電流端短接在一起，這樣接線就完成。在開啟恒流源的輸出錢，請先選擇“初始化”，選擇輸出了標準的電壓和電流后，選擇“開始輸出”，稍等一會兒，會顯示出儀器實測的電壓和電流值。

保定變壓器繞組變形測試儀進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因?yàn)檫z漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

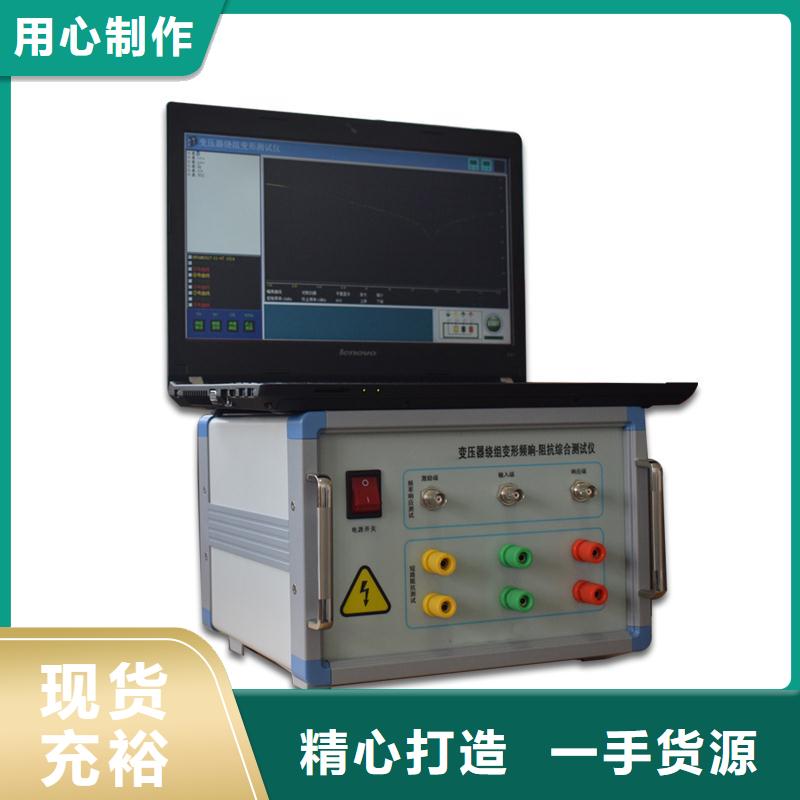

保定變壓器繞組變形測試儀一、儀器概述變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達 正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

保定變壓器繞組變形測試儀三、頻響法主要技術參數3.1 掃描方式1.線性掃描分布掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。2.分段掃頻測量分布掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技術參數1.幅度測量范圍: (-120dB)至(＋20dB)2.幅度測量精度: 0.1dB3.掃描頻率精度: 0.01％4.信號輸入阻抗：1MΩ5.信號輸出阻抗：50Ω6.信號輸出幅值：±20V7.同相測試重復率：99.9％8.測量?jī)x器尺寸(長寬高)355X145X270(mm)9.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)10.總體重量:30Kg

保定變壓器繞組變形測試儀 阻抗法主要技術特點1.采集控制采用高速 高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口也可使用WIFI和藍牙連接方式。3.高速雙通道16位A/D采樣。4.采用三相接線單相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗。5.該儀器可使用內置220V電源，也可使用外置電源。6.該儀器可同步測量電壓 電流 頻率，并顯示測試實時波形圖。7.計算機將檢測結果自動分析和生成電子文檔(Word)。8.檢測數據自動分析系統a)對A、B 、C三相相間進行短路阻抗相似性比較。b)還可以與銘牌上的短路阻抗（阻抗電壓）進行比較。9.可自動生成Word電子文檔，供保存和打印。10.該儀器完全滿足電力標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。十五、阻抗法主要技術參數1.測量精度：電壓：0.2級 電流：0.2級 2.阻抗范圍：0～3.電壓測量范圍：AC 25V～500V4.電流測量范圍：AC 0.1A～10A5.工作濕度：0～80％6.同相測試重復率：99.9％7.測量?jī)x器尺寸(長寬高)355X145X270(mm)8.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)9.總體重量:30Kg十六、阻抗法使用特點

保定變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

保定變壓器繞組變形測試儀相關性分析在E區中的曲線自動分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。點擊“分析”，系統會在左側彈出報告顯示窗口，該窗口顯示目前的測試報告內容，操作者可再次對信息進行確認和錄入，點擊報告顯示窗上的“導出”，彈出保存對話框，可以對文件名、文件類型和保存路徑進行設置。默認結果保存在D盤的“變壓器繞組變形測試報告”中，文件名以“打印報告”＋“打印時間”的形式存儲。點擊“分析”，系統會在左側彈出報告顯示窗口，該窗口顯示目前的測試報告內容，操作者可再次對信息進行確認和錄入，點擊報告顯示窗上的“導出”，彈出保存對話框，可以對文件名、文件類型和保存路徑進行設置。默認結果保存在D盤的“變壓器繞組變形測試報告”中，文件名以“打印報告”＋“打印時間”的形式存儲。在E區中選中的曲線自動分組，每組曲線在組內進行相關性分析。分析分為橫向比較，縱向比較和兩兩比較，橫向比較為繞組間的比較，1-2-3為一組，4-5-6為一組，7-8-9為一組。縱向比較為同繞組之間的比較，1-4-7為一組，2-5-8為一組，3-6-9為一組。兩兩比較為繞組成對比較，1-2，3-4，5-6，7-8分別為一組。窗口下部為報告輸出的內容選擇。

保定變壓器繞組變形測試儀調入數據文件選取“瀏覽”會出現一個數據文件系統樹性結構。可以雙擊文件名稱或者單擊文件名前的選擇框，將所需數據文件打鉤并加入到文件列舉窗口，（軟件界面的正上方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線的數據分析結果會顯示到數據分析列表中。（軟件界面的正下方）。再雙擊文件名稱或者單擊文件名前的選擇框，就可以取消掉正在顯示的數據文件。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可輸出到Word文檔提供查看和打印。注意：不同測試頻率或測試頻率步長的數據文件不能一同調入和分析。13.5分析數據報告選擇“分析測試報告”會出現一個數據文件報告。上方顯示的是加入的曲線分析結論。結論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。13.6分析數據曲線調入數據文件后，可用線性坐標或?qū)?shù)坐標顯示波形，也可以使用二維或三維模式查看多種曲線，選擇“數據”工具欄項目，可以打開數據文件所在的文件夾，方便使用者直接查看數據文件或Word分析報告。13.7其它操作選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。

保定變壓器繞組變形測試儀三、頻響法主要技術參數3.1 掃描方式1.線性掃描分布掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。2.分段掃頻測量分布掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技術參數1.幅度測量范圍: (-120dB)至(＋20dB)2.幅度測量精度: 0.1dB3.掃描頻率精度: 0.01％4.信號輸入阻抗：1MΩ5.信號輸出阻抗：50Ω6.信號輸出幅值：±20V7.同相測試重復率：99.9％8.測量?jī)x器尺寸(長寬高)355X145X270(mm)9.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)10.總體重量:30Kg
