寧德10A接地引下線導通測試儀 廠家 <寧德>天正華意電氣設備有限公司

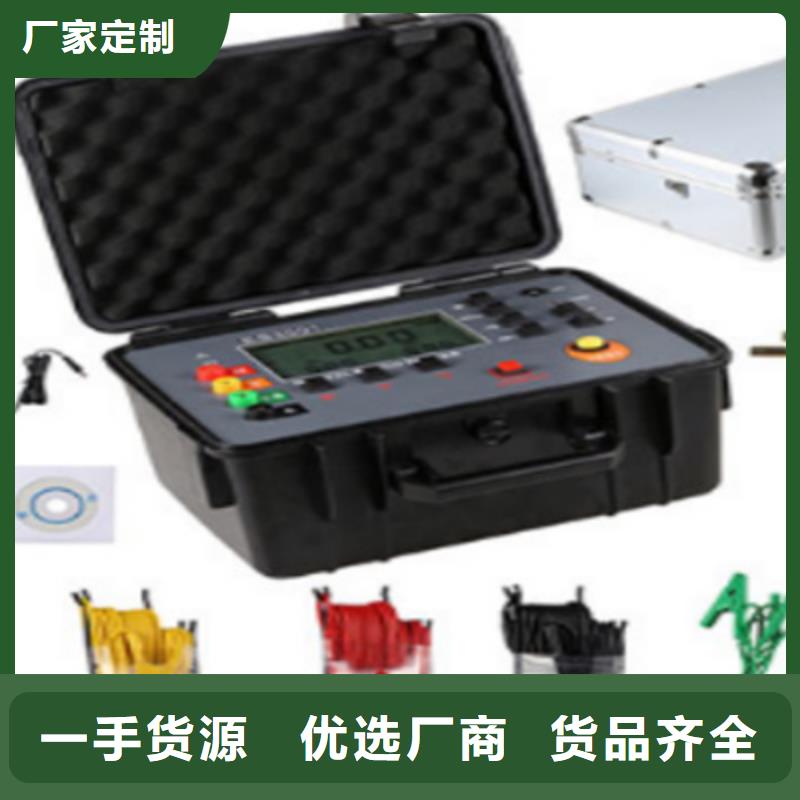

寧德接地電阻測試儀 技術指標 使用條件環境溫度：0℃～＋45℃相對濕度：≤85％RH2、測量范圍及恒流值（有效值）電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)電壓：AC 0～20V3、測量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC（C1與C2之間）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1與P2之間）＜40KΩ 誤差≤±5％·允許地電壓（工頻有效值）≤5V 誤差≤±5％5、電源及功耗功率損耗≤2W直流：8×1.5V(AA，R6)電池交流：220V/50Hz6．體積與重量體積：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地電阻測量（如圖一）· 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地?！?用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接?！?開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量（如圖二）· 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф＝2πRL 其中Ф—土壤電阻率（Ω·cm）L—探針與探針之間的距離(cm)R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率?！y地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

寧德接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

<寧德>天正華意電氣設備有限公司 寧德10A接地引下線導通測試儀 廠家

寧德接地電阻測試儀 技術指標 使用條件環境溫度：0℃～＋45℃相對濕度：≤85％RH2、測量范圍及恒流值（有效值）電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)電壓：AC 0～20V3、測量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC（C1與C2之間）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1與P2之間）＜40KΩ 誤差≤±5％·允許地電壓（工頻有效值）≤5V 誤差≤±5％5、電源及功耗功率損耗≤2W直流：8×1.5V(AA，R6)電池交流：220V/50Hz6．體積與重量體積：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地電阻測量（如圖一）· 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地?！?用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接?！?開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量（如圖二）· 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф＝2πRL 其中Ф—土壤電阻率（Ω·cm）L—探針與探針之間的距離(cm)R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率?！y地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

<寧德>天正華意電氣設備有限公司 寧德10A接地引下線導通測試儀 廠家
<寧德>天正華意電氣設備有限公司 <寧德>天正華意電氣設備有限公司

寧德接地電阻測試儀土壤電阻率的測試5.3.1 一般要求a) 土壤電阻率測試應避免在雨后或雪后立即進行，一般宜在連續天晴3天后或在干燥季節進行。在凍土區，測試電極須打入冰凍線以下。b) 盡量減小地下金屬管道的影響。在靠近居民區或工礦區，地下可能有水管等具有一定金屬部件的管道，應把電極布置在與管道垂直的方向上，并且要求近的測試電極與地下管道之間的距離不小于極間距離。c) 為盡量減小土壤結構不均勻性的影響，測試電極不應在有明顯的巖石、裂縫和邊坡等不均勻土壤上布置；為了得到較可信的結果，可以把被測場地分片，進行多處測試。d) 采用四極法測試（四極等距法或稱溫納（Wenner）法）。圖10 四極法測量土壤電阻率接線四根測試電極排列于一條直線上，a為電流極與電位極的間距（米），b為兩電位極的間距（米），h為電極埋設深度（米）。當a＝b時即為四極等距法（或稱溫納法）。為了計算方便，請讓電極間距a、b遠大于埋設深度h一般應滿足a、b＞10h。測試電極宜采用直徑不小于1.5cm的圓鋼或25mm×25mm×4mm的角鋼，其長度均不小于50cm。埋設好電極并接好線后即可開始測量，儀器根據測試出的電阻值計算出土壤電阻率ρ為 ρ＝πa(a＋b)Z/b 在a＞＞h，b＞＞h時成立。當a＝b時，簡化為：ρ＝2πaZ

寧德接地電阻測試儀土壤電阻率的測試5.3.1 一般要求a) 土壤電阻率測試應避免在雨后或雪后立即進行，一般宜在連續天晴3天后或在干燥季節進行。在凍土區，測試電極須打入冰凍線以下。b) 盡量減小地下金屬管道的影響。在靠近居民區或工礦區，地下可能有水管等具有一定金屬部件的管道，應把電極布置在與管道垂直的方向上，并且要求近的測試電極與地下管道之間的距離不小于極間距離。c) 為盡量減小土壤結構不均勻性的影響，測試電極不應在有明顯的巖石、裂縫和邊坡等不均勻土壤上布置；為了得到較可信的結果，可以把被測場地分片，進行多處測試。d) 采用四極法測試（四極等距法或稱溫納（Wenner）法）。圖10 四極法測量土壤電阻率接線四根測試電極排列于一條直線上，a為電流極與電位極的間距（米），b為兩電位極的間距（米），h為電極埋設深度（米）。當a＝b時即為四極等距法（或稱溫納法）。為了計算方便，請讓電極間距a、b遠大于埋設深度h一般應滿足a、b＞10h。測試電極宜采用直徑不小于1.5cm的圓鋼或25mm×25mm×4mm的角鋼，其長度均不小于50cm。埋設好電極并接好線后即可開始測量，儀器根據測試出的電阻值計算出土壤電阻率ρ為 ρ＝πa(a＋b)Z/b 在a＞＞h，b＞＞h時成立。當a＝b時，簡化為：ρ＝2πaZ

<寧德>天正華意電氣設備有限公司
寧德10A接地引下線導通測試儀 廠家

寧德接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

<寧德>天正華意電氣設備有限公司

寧德接地電阻測試儀測試儀 操作說明5.1 測試前準備由于儀器在啟動測試后輸出交流電壓會危及到人身，請務必遵守電器事項，在啟動儀器之前做好檢查：（1）測試工位應與其他工位分離且鋪設絕緣地墊，非測試者嚴禁進入測試工位；（2）測試者應佩戴絕緣手套；（3）測試儀良好接地；（4）操作者應接受過相關的知識培訓；（5）所有連接操作必須確保儀器無輸出時進行，嚴禁測試中插拔測試線和被測電器；（6）測試線和測試使用的工裝應經常檢查，以確保正常測試。5.2 開機5.2.1 開機界面TH-305電壓下限設置范圍 0.0-8.00V， 補償補償電壓設置范圍 0.00-2.00V自動，手動開路開路電壓設置范圍3.0V-8.0V，當前測試步輸出的電壓時間測試時間在上圖所示界面，按“上，下”鍵可以切換到下圖所示界面，此時可以修改測試等待時間。01 項 目 循環測試02 時 間： 3 S03 →圖5.9上圖所示內容表示：循環測試項為前兩項。當測試跑完第三步的等待時間后，從再次步開始進行循環測試，等待時間為3秒，即3秒后跳到步開始進行測試，即使第三步之后仍有測試項也不進行測試。在等待時間內，按“啟動”鍵可以馬上跳到步開始測試，而無需等3秒時間跑完；若按“停止”鍵，則停止測試。等待時間設置為“0”表示一直循環等待，只有按下“啟動”鍵才能開始循環測試。注：項不可設為循環項，否則無法啟動測試。

寧德10A接地引下線導通測試儀 廠家 <寧德>天正華意電氣設備有限公司

寧德接地電阻測試儀 優盤操作界面在開機界面按“優盤”熱鍵，即可進入優盤操作界，根據界面中的文字提示可進行導出數據等相關操作，見圖7所示圖7 優盤操作界面5接地阻抗測試5.1測試基本要求接地裝置的特性參數大都與土壤的潮濕程度密切相關，因此接地裝置的狀況評估和驗收測試應盡量在干燥季節和土壤未凍結時進行，不應在雷、雨、雪中或雨、雪后立即進行。交接驗收的接地裝置按照交接標準在投運前進行接地阻抗測試，運行中的接地裝置的接地阻抗測試應按照相關規程規定的周期安排測試。通常電流極與被試接地裝置中心的距離dCG應為被試接地裝置對角線長度D的4～5倍；當遠距離放線有困難時，在土壤電阻率均勻地區dCG可取2D在土壤電阻率不均勻地區可取3D。測試回路應盡量避開河流、湖泊、道路口；盡量遠離地下金屬管路和運行中的輸電線路，避免與之長段并行，當與之交叉時垂直跨越；無論哪種測試方法，都要求電流線和電位線之間保持盡量遠距離，以減小電流線與電位線之間互感的影響。電流極和電位極的布置a)電流極的接地電阻值應盡量小，以保證整個電流回路阻抗足夠小，便于設備輸出的試驗電流足夠大。b)如電流極接地電阻偏高，可采用多個電流極并聯或向其周圍潑水的方式降阻。c) 電位極應緊密而不松動地插入土壤中20cm以上，試驗過程中電流線和電位線均應保持良好絕緣，接頭連接可靠，避免裸露、浸水。

寧德接地電阻測試儀簡介一般規定使用本儀器以前，請先了解本機所使用和相關的標志，以策。本儀器所引用的規范為 Safety Class I 的規定(機體具有保護用的接地端子)。守則不允許無關人員以及未經訓練合格人員進入測試站；操作人員必須持續不斷進行培訓；衣著規定操作人員不可穿著有金屬裝飾物的服裝或配戴金屬飾物、手表；醫學規定本儀器不允許有心臟疾病或類似風險人員操作。測試程序規定?禁止對帶電電路或設備作耐壓測試；?如果儀器具有外部接地接點，應確認接地接點已被接妥。特別注意，不論被測物為具電極的絕緣材料、具有高壓連接點或線的零件或是具有二孔或三孔的電源線的機具或設備，開機前必須確認已將高壓回路線(Return/Sense-)接妥。?只有在測試時才插上高壓測線，取用高壓線(夾)必須握在絕緣部分––不能直接觸摸高壓輸出端(夾)。必須確認操作人員均能夠完全自主掌控本儀器的控制開關及遙控開關，遙控開關必須放置定位，不能任意放置。?青島天正華意全系列安規測試儀的高壓回線(Return/Sense-)并不直接接地。這種設計可量測到極微量的漏電電流，但是在做測試時，被測物必須與地線、大地完全絕緣。?如果被測物地線直接接地，可能會造成無法量測到電流或所量測到的電流不準確。 若有任何不清楚的地方，請與青島天正華意的客服部聯系。?在耐壓測試進行中，不能碰觸測試對象或任何與被測物有連接的對象。?或高壓警告標識，該標識用于表明端子間有高壓輸出。?提示注意標識，該標識用于表明儀器操作中應特別注意的地方。?接地標識，該標識用于表明儀器的接地端子。1.2 測試規定?位置選擇工作站的位置選定必須安排在一般人員非必經的開闊場所，使非工作人員遠離工作站。必須將工作站與其它設施隔開，并且要特別標識“高壓測試工作站”。在測試時必須標明“危險！測試執行中，非工作人員請勿靠近！”。?輸入電源本系列測試儀采用單相220V±10％，50Hz±5％的工作電源，在開機前請確保輸入電源電壓的正確，否則會造成機器損壞和人員傷害。更換保險絲前，請選擇正確的規格。必須將本測試儀的接地端子與大地可靠連接，以確保。工作站的電源必須有單獨的開關，應安裝于工作站的入口顯眼處并給予特別標識，讓所有的人都能辨別那是工作站

<寧德>天正華意電氣設備有限公司
寧德10A接地引下線導通測試儀 廠家 <寧德>天正華意電氣設備有限公司

寧德接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大：1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰，操作非常方便，2、存儲采用鍵盤漢字輸入，方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用7、輸出電流：5A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg

<寧德>天正華意電氣設備有限公司

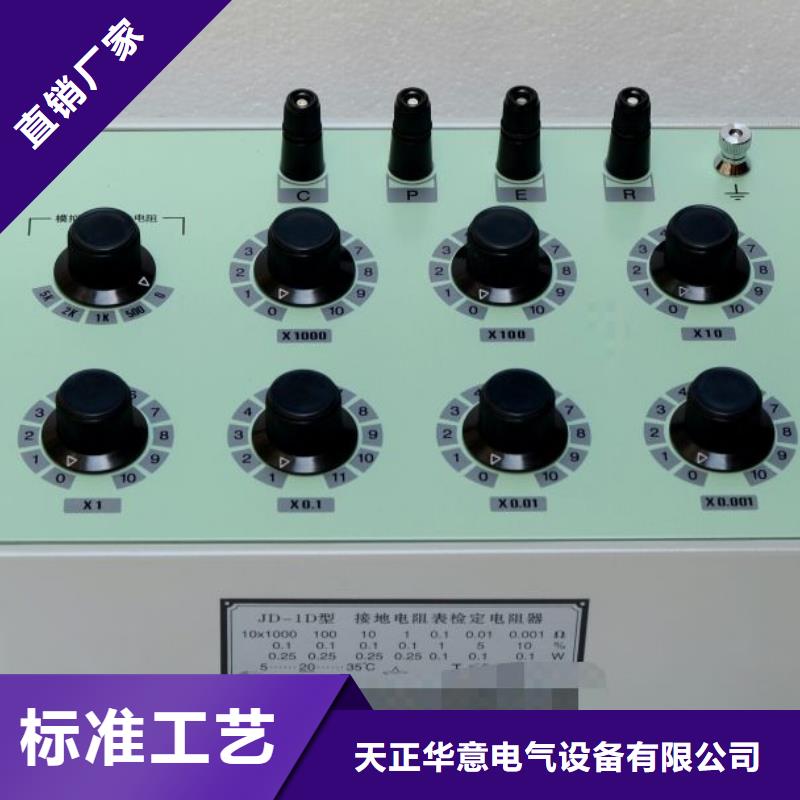

寧德接地電阻測試儀接地電阻表是根據電位補償原理生產的性儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電的重要措施。接地電阻表的檢定規程是JJG366-2004接地電阻表檢定規程。TH-1D接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表（工作電流為AC25A）的檢定?？梢宰麟娮柘涫褂?，起始電阻10mΩ，分辨力達1mΩ。接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各外露可導電部分與電氣設備的總接地端子之間的(接觸)電阻。為接觸電阻對測試的影響，儀器采用四端測量法，即在被測電器的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。

寧德10A接地引下線導通測試儀 廠家

寧德接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較?。?～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。

<寧德>天正華意電氣設備有限公司 寧德10A接地引下線導通測試儀 廠家

寧德接地電阻測試儀如果鉗表的測量值大于允許值，請按單點接地進行測量。3．建筑物防雷接地系統的應用建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。4．加油站接地系統的應用在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。序 號 檢測項目技術要求油罐接地電阻≤10Ω2 裝卸點接地電阻 ≤10Ω3 加油機接地電阻 ≤4Ω4 加油機輸油軟管連接電阻 ≤5ΩB型鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE082010。它可應用于相應的易燃易爆環境中。⑴．儲油罐、裝卸點接地電阻的測量如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。則可計算出：儲油罐接地電阻為： RA＝（R1＋R2-R3）÷2裝卸點接地電阻為： RC＝R2-RA輔助地極接地電阻為：RB＝R1-RA注：測R1時，BC、AC間不能有導線連接。測R2、R3時類推。

<寧德>天正華意電氣設備有限公司

寧德接地電阻測試儀 產品概述接地導通電阻測試儀，具有恒流1A～32A輸出，可測2000mΩ范圍內的接地電阻。具有同類儀器的分辨率：0.1mΩ及2.0％的準確度。本儀器將優越的性能和簡便的操作結合在一起，既適用生產現場流水線測試檢測的需要，又能滿足實驗室高準確度測量的要求。儀器具有遙控接口和RS-232/485串行通訊接口，可實現儀器與計算機的通訊及自動化測試。本機所提供的測試線路符合“GB4706.1家用或類似用途電器的性能檢測原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低壓成套開關設備或控制設備的要求”。采用模塊化硬件板組設計，標準化板卡接口，能夠更好的控制質量，提高產品維護性能，從而提高產品的綜合質量。采用大功率輸出電源，使輸出負載能力進一步加強。用戶可設置多組數據，并使得用戶數據得以保存。第二章 安裝與儲運2.1 選擇測試儀安裝位置（1）遠離易燃、易爆、易腐蝕介質，如酒精、稀釋劑、硫酸等；（2）遠離熱源、避免日曬：必須避免溫度急劇變化，溫度急劇變化會使水汽凝結于機器內部；注意：當凝結水珠現象出現時禁止使用本測試儀。（3）遠離鍋爐、加濕器、水源、強電干擾源等；遠離明顯的震動和沖擊；（4）工作環境潔凈、無粉塵、通風良好。2.2 拆封和檢查本機使用一個內部用泡棉保護的紙箱包裝。如果收到時，包裝箱有破損，請檢查儀器的外觀是否有形變、刮傷、或板損壞等，如有損壞，請立即通知青島天正華意電氣設備有限公司，并保留包裝箱和泡棉，以便了解損壞發生的原因。我們的服務中心會為您修復或更換新機。在未通知青島天正華意電氣設備有限公司前，請不要立即退回產品。為了防止意外觸電發生，請不要自行打開機蓋。如果機器有異常發生，請尋求青島天正華意電氣設備有限公司予以維護。用戶收到測試儀后，請按照裝箱清單核對儀器型號、儀器附件及隨機文件等。若包裝箱中的物品與裝箱清單所列內容不符，請與青島天正華意電氣設備有限公司銷售經理聯系。2.3 檢查輸入電源和保險絲本機使用AC220V±10％，50/60HZ±5％的單相電源，同時必須使用正確規格的保險絲(F5A)。在更換保險絲前，必須關閉輸入電源，拔下電源線，以避免危險。在接上工作電源前，必須先確認所使用的電源插座是否帶有地線。本機是使用三芯電源線，當電源線插到具有地線的插座時，即已完成機殼接地。

<寧德>天正華意電氣設備有限公司 寧德10A接地引下線導通測試儀 廠家
寧德10A接地引下線導通測試儀 廠家 <寧德>天正華意電氣設備有限公司

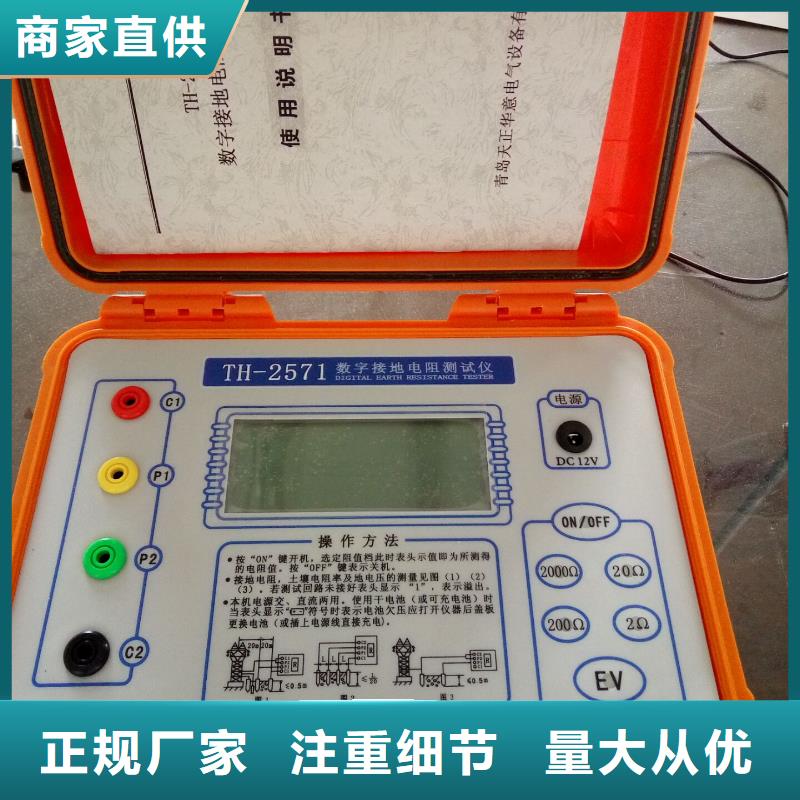

寧德接地電阻測試儀 產品介紹1、工作原理本表摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。工作原理為由機內DC/AC變換器將直流變為交流的低頻恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范圍本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。3、主要特點· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。· 采用DC/AC變換技術將直流變為交流的低頻恒定電流以便于測量?！?允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。·本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。·如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

<寧德>天正華意電氣設備有限公司

寧德接地電阻測試儀測試儀 電腦通訊：上位機通訊口5.遙控開關：遙控啟動停止，開關量接口 6.報警燈：報警燈接口，選配7.高壓端H.V：電壓輸出的高壓端4.3 外部接口本測試儀的后面板上配置有兩個9針D型端子座，遙控接口和電腦通信接口提供遠程控制信號和通信上傳功能。使用時為了能達到效果建議使用原裝配件，其引出線的長度以不超過10米為宜。4.3.1 遙控開關接口遙控接口提供兩組輸入信號和三組輸出信號。輸入為：啟動停止控制信號，1、8腳停止，4、8腳啟動（作用同腳踏開關信號，兩者為并聯結構）。輸出為：5、9測試中信號、2、6測試合格信號和3、7測試總不合格信號。4.3.2 RS232/485通訊口（電腦通訊口）測試儀帶有RS-232C和RS485兩種串行通訊接口供用戶選用，默認配置為RS232C接口。在本公司提供支持下，通過RS-232C或RS485接口與上位機發送數據并由上位機完成相應操作。接口定義如下圖所示：（1）RS-485通訊口2）RS-232通訊口第五章 操作說明

<寧德>天正華意電氣設備有限公司

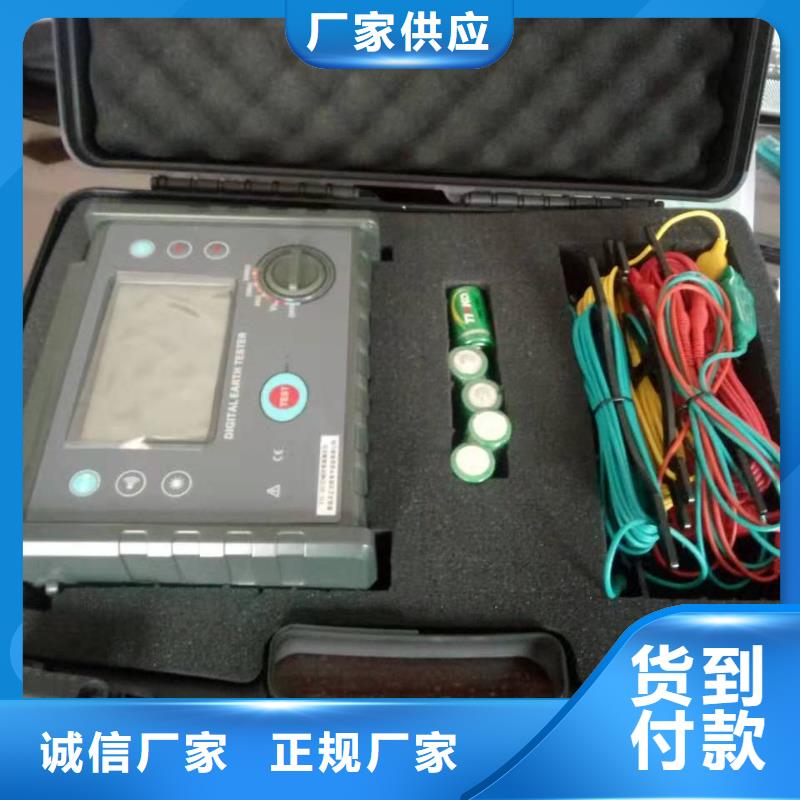

寧德接地電阻測試儀測試線阻校驗為了提高現場測量接地電阻的精密性、穩定性，避免因測試線長時間使用線阻變化引起的誤差；避免因測試線未完全插入儀表接口或接觸不良引起的誤差；避免因用戶更換或加長測試線引起的誤差等，特設計了線阻校驗功能，對于“30Ω”檔的低值電阻測量更加。連接好測試線與儀表后，將所有測試線的另一端短接，如下圖，將 FUNCTION功能轉換旋鈕切換至對應的接地電阻測量檔位，按“TEST”鍵開始校驗，校驗中 LED 指示燈閃爍，LCD 倒計數顯示，校驗完畢 LCD 顯示線阻值并將該值存儲，在本次開機接地電阻測量中會自動扣除校驗的線電阻值。關機不保存校驗線阻值，下次開機，需要重新校驗。三線測試接地電阻在測試接地電阻時，先確認接地線的對地電壓值，即C(H)與E或P(S)與E的電壓值必須在20V以下，若對地電壓在5V以上，此時接地電阻的測量可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測試。三線測試：如下圖，從被測物體起，分別將P(S)、C(H)輔助接地棒呈一條直線深埋入大地，將接地測試線(綠、黃、紅)從儀表的E、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。連接好測試線后，先將FUNCTION功能選擇旋鈕旋至“REARTH ”位置，進入接地電阻測試模式，按一下“TEST”鍵開始測試，測試過程中有倒計數指示及測試進度棒圖指示，測試完畢后顯示穩定的數據，即被測接地體的接地電阻值R。被測接地體E到電流極C(H)之間的距離，應至少是被測接地體埋入地下深度(h)的5倍，或者是被測接地體埋入地下電極長度(d)的5倍。測量復雜接地系統的總接地電阻，其d的距離為該接地系統對角線的距離。測試時，測試線不能相互纏繞在一起，否則可能影響測試精度。

寧德接地電阻測試儀 特別是大型接地網的接地阻抗一般很?。ㄒ话阍?.5Ω以下），干擾帶來的相對誤差更大。為了降低現場干擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，一種是使用異頻法。種方法是通過加大測試電流來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由于采用了很大的測試電流（DL/T475-2006標準不宜小于50A），使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由于主要干擾與信號同頻，無法從根本上干擾的影響，為解決該問題，山東省電力工業局文件（魯電科[1997]111號）“關于下達1997年科技攻關、開發及科技成果推廣計劃的通知”第38項下達了“運行中大型變電站接地網接地電阻測試與研究”攻關計劃，與華中理工大學聯合攻關，解決了工頻流入地網電流干擾及測試引線線間的干擾問題。該研究成果獲得了華中電網集團科技進步二等獎，山東省電力公司科技進步二等獎。異頻法則是通過改變測試電流的頻率來避開工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除干擾的影響，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由于具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用。
