產品詳細介紹
<寧德>天正華意電氣設備有限公司

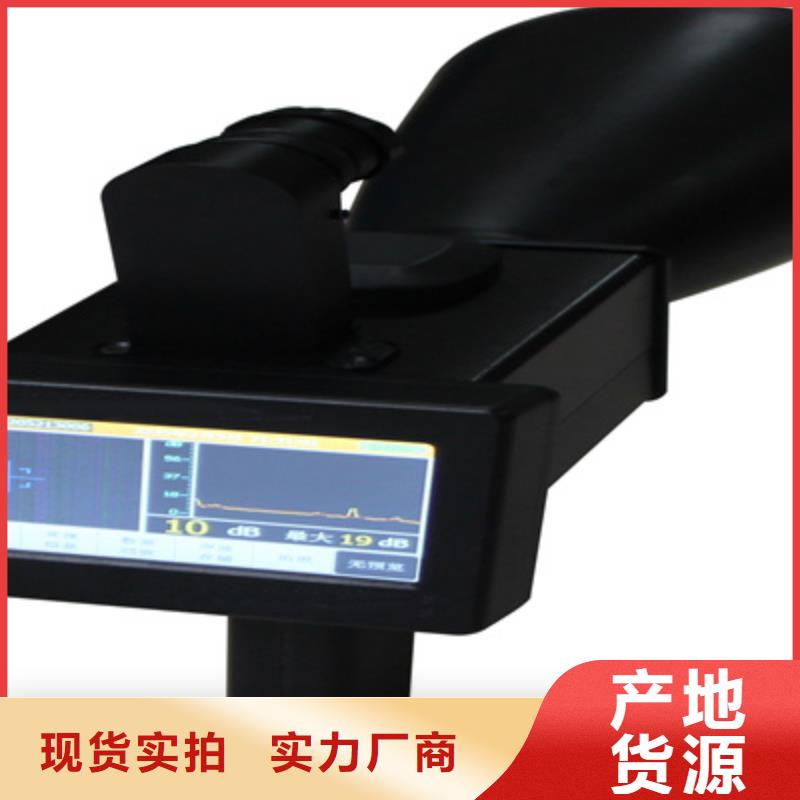

寧德手持式超聲波局部放電巡檢定位儀現貨直供
寧德手持式超聲波局部放電檢測儀產品主要特點介紹 1、抗干擾能力較強,檢測數據準確2、高靈敏度的傳感器,能夠靈敏反映設備內部的局部放電狀態1)超聲傳感器采用目前進的技術,實際應用驗證,可檢測到微弱的放電信號,確保可以有效檢測到高壓設備內部的局部放電信號。2)復合式TEV傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料,內置接收電極,與開關柜柜壁形成電容,可將柜內放電信號耦合到傳感器中進行信號處理,確保可以有效檢測到開關柜內部的局部放電信號。3)高頻電流互感器采用有源零磁通設計原理,不僅能夠滿足mA電流信號的采集,而且具有很強的抗干擾能力。4)局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號,同時具備高頻電場、超聲波檢測方法,傳感器與主機間采用同軸電纜連接,有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上,操作簡單而且。高頻電流互感器為圓形或矩形開口式設計,便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便,檢測時探測器與被試品無任何接線,被試品無需停電,可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統可選擇采用多種連接方式,傳感器與主機之間可選用BNC、SMA接口兩種方式,便于使用(默認為BNC接口方式)。5、裝置內置大容量鋰電池,可長時續航本裝置有蓄電池和外接電源兩種供電方式,使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測,蓄電池的持續工作時間不低于4小時;如需長時間連續使用只需提供AC220V±10%交流電源即可。
<寧德>天正華意電氣設備有限公司 寧德手持式超聲波局部放電巡檢定位儀現貨直供
寧德手持式超聲波局部放電檢測儀 數據存儲系統將數據存儲在SD卡/USB中,為了保證軟件正常存儲及讀取,應保證SD卡/USB有效。存儲前應先在系統設置中設置文件名稱、設備名稱、任務編號,以作為日后查看標識。保存數據—在停止狀態下,按【保存數據】鍵,可對數據和當前顯示的圖譜進行存儲,數據存儲在SD卡或USB設備中。5.9數據查看按【查看記錄】鍵,可以進入保存數據界面,記錄包含每條數據的所有圖譜以及記錄類型,同步方式,設備名稱,任務編號,時間,單位局放值,背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。圖5-17歷史記錄圖表5-6操作表操作按鍵說明刪除本條F1進入刪除當前記錄模式,通過取消和確認是否刪除記錄刪除文件F2刪除當前保存記錄的文件 文件導出F3將數據文件導出到USB中藍牙發送F4把數據發送到鏈接平臺切換記錄↑↓↑↓切換上下條記錄翻頁←→←上一頁,→下一頁 ,每頁10條切換圖譜取消切換當前記錄的圖譜返回確認返回到之前的測量模式5.10外同步的使用在現場試驗時,為了得到穩定而且準確的相位,可以采用外同步觸發方式,在【系統設置】里,設置【觸發方式】→外同步,并將短天線接到主機外同步SMA端口,再將無線同步發射器接到試驗電源上,此時放電相位為穩定而準確的相位。注意:無線同步連接試驗電源時,應嚴格按照LNE的標識進行接線;無線接收器在主機內部。
<寧德>天正華意電氣設備有限公司 寧德手持式超聲波局部放電巡檢定位儀現貨直供
寧德手持式超聲波局部放電檢測儀觸發模式:包含無觸發、自動、重復和單次四種選擇。觸發源:觸發源為高速采樣啟動的條件,當達到設定條件時設備內部高速AD轉換開始工作,否則處于等待狀態。有通道A、通道B、外部觸發,三種觸發源;觸發方式:上升沿觸發和下降沿觸發;觸發電平:觸發電平為量程的(%)百分比與放電閾值有關(外部觸發無效);遲滯觸發:遲滯觸發為量程的(%)百分比,可以增加采集的穩定性(外部觸發無效);預觸發:預觸發單位為(°)度(外部觸發無效);觸發光標:指明觸發位置圖6.11單位:單位有(mV)、(dBmV)和(pC);標準脈沖:校準脈沖的pC值;顯示方式:橢圓、正弦、直線和三維,其中三維三維圖(包含PRPD圖譜和PRPS圖譜);采樣率:ADC采集數據的速度;時基:窗口的時間;圖6.13濾波:濾波開關;濾波方法:濾波方法為常用的FIR濾波器;階數:濾波器的階數;低截止:低截止頻率;高截止:高截止頻率;圖6.14特殊功能:有測量、定位和長時采集三種功能;6.6 干擾處理打開設置面板,打開濾波(如圖6.15所示),可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率;可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成,將保存的數據自動填入實驗報告中,如果不需要生成實驗報告,可以不操作“保存數據”按鈕。存數操作:單擊 “保存數據”按鈕(如圖6.16所示),此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣,和《文件》->《保存數據》命令一樣)
<寧德>天正華意電氣設備有限公司 寧德手持式超聲波局部放電巡檢定位儀現貨直供
寧德手持式超聲波局部放電檢測儀 數據存儲系統將數據存儲在SD卡/USB中,為了保證軟件正常存儲及讀取,應保證SD卡/USB有效。存儲前應先在系統設置中設置文件名稱、設備名稱、任務編號,以作為日后查看標識。保存數據—在停止狀態下,按【保存數據】鍵,可對數據和當前顯示的圖譜進行存儲,數據存儲在SD卡或USB設備中。5.9數據查看按【查看記錄】鍵,可以進入保存數據界面,記錄包含每條數據的所有圖譜以及記錄類型,同步方式,設備名稱,任務編號,時間,單位局放值,背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。圖5-17歷史記錄圖表5-6操作表操作按鍵說明刪除本條F1進入刪除當前記錄模式,通過取消和確認是否刪除記錄刪除文件F2刪除當前保存記錄的文件 文件導出F3將數據文件導出到USB中藍牙發送F4把數據發送到鏈接平臺切換記錄↑↓↑↓切換上下條記錄翻頁←→←上一頁,→下一頁 ,每頁10條切換圖譜取消切換當前記錄的圖譜返回確認返回到之前的測量模式5.10外同步的使用在現場試驗時,為了得到穩定而且準確的相位,可以采用外同步觸發方式,在【系統設置】里,設置【觸發方式】→外同步,并將短天線接到主機外同步SMA端口,再將無線同步發射器接到試驗電源上,此時放電相位為穩定而準確的相位。注意:無線同步連接試驗電源時,應嚴格按照LNE的標識進行接線;無線接收器在主機內部。

寧德手持式超聲波局部放電檢測儀主機接線介紹巡檢測試儀主機電源線可不接,內置電池可正常持續工作時間不低于4小時;當主機電池沒電無法正常工作時,可將巡檢測試儀主機電源接在(AC220V/50HZ)的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器(UHF)此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1、CH2,另一端連接超高頻傳感器的BNC輸出端(如圖5.1所示)。圖5.15.2 接觸式超聲傳感器此傳感器主要用在對GIS設備進行局部放電檢測,具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1、CH2,另一端連接接觸式超聲波傳感器BNC輸出端(如圖5.2所示)。圖5.25.3 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測,具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1、CH2、CH3或CH4,另一端連接超聲波傳感器BNC輸出端(如圖5.3所示)。圖5.35.4 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下:取BNC-BNC同軸電纜一條,一端連接主機CH1、CH2,另一端連接高頻電流互感器BNC輸出端(如圖5.4所示)。5.4圖5.5 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測,具體操作如下:TEV電信號連接方式取BNC-SMA同軸電纜一條,將BNC端連接主機CH1、CH2,另一端連接復合式TEV傳感器SMA頭標有“OUT+12V”端(如圖5.5所示)。圖5.5六、軟件操作說明6.1 主面板顯示區域介紹主面板主要包括:實時波形顯示區域、實時放電量顯示區域、放電次數、紅綠燈、工具欄組成。工具欄主要由設置、校準、統計下限、量程、功能幾部分組成。圖6.16.1.1 建立試驗在主界面工具欄點擊“試驗”按鈕(如圖6.2所示),彈出“實驗列表”窗口,在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況,點擊按鈕。或者也可以從試驗列表里選擇已經建立的試驗項目(如圖6.3所示)。填寫或選擇完成后點擊確定即可。


寧德手持式超聲波局部放電檢測儀該儀器用于探測中/高壓(MV/HV)設備中的局部放電源。如果沒有探測到放電,其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期,絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電,應立即通知對設備的負責的相關單位。警告:局部放電測試儀僅用于接地電位。·檢測電氣設備時,在啟用探頭之前應該確保電氣儀器金屬外殼接地。 ·始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ·嚴格遵守當?shù)匾?guī)則。 ·附近有雷暴天氣時,不得進行測量。 ·電路通電后,不得實施測量。 ·切勿在測試過程中以機械方式(比如晃動或敲擊)、電氣方式(比如增加電壓)或物理方式(比如加熱)來干擾設備。·不得在爆炸環境中操作儀器或附件。 ·電池充電器內部具有市電交流電壓。 ·該裝置不屬于用戶自己維修的裝置,如果需要維護與修理,請聯系本公司進行維修。1.概述1.1.系統介紹局部放電檢測儀可配合使用特高頻傳感器、TEV傳感器、聲電組合傳感器、超聲傳感器和寬頻帶電流互感器(HFCT)在線檢測變壓器、高壓開關柜、GIS、電纜接頭等高壓設備的局部放電情況。攜帶方便、測量快速,抗干擾能力強,便于現場使用。其配置軟件具有實時波形圖、峰值顯示、定位等功能,軟件也可以詳查分析某個相位波形,窗口隨意放大和縮小,也可以對該段數據進行頻譜分析,分析放電波形的頻譜含量,使放電波形之間更具可比性,統計分析試驗數據,減少試驗中非穩定性因素對試驗結果的影響。本儀器采用自動或手動記錄保存試驗數據和瞬態放電波形,提供后期數據分析參考。
<寧德>天正華意電氣設備有限公司 寧德手持式超聲波局部放電巡檢定位儀現貨直供
寧德手持式超聲波局部放電檢測儀 超聲波(US)法檢測原理局部放電發生前,放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變,打破了平衡狀態,引起周圍粒子發生震蕩性機械運動,從而產生聲音或振動信號,如圖4-2所示。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系,不受電器方面的干擾,但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大,超聲波檢測法的檢測范圍有限,但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬,可以從幾十Hz 到幾MHz,其中頻率低于20kHz的信號能夠被人耳聽到而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小,推測放電的強弱。此外超聲波法還具有可探測不同類型的故障,如懸浮、、沿面等,可在線檢測不影響設備正常運行,具有很高的靈敏度,良好的抗電磁干擾能力以及具有定位準確度高等優點。
<寧德>天正華意電氣設備有限公司 寧德手持式超聲波局部放電巡檢定位儀現貨直供
寧德手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用,GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看,絕緣故障始終是影響GIS可靠性的重要原因之一,局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障,極易造成設備故障,將破壞電力系統正常運行,給國民經濟和社會正常秩序造成不良影響。因此,實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗,采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術,實現信號放大、濾波、數據采集、數據處理、局部放電參數計算,圖譜繪制,試驗報告自動生成,從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發;設備輕巧、攜帶方便、測量快速、便于現場使用;界面友好、操作簡單、刷新速率高;功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害,且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析,可清楚的判斷該電力設備的運行狀態。

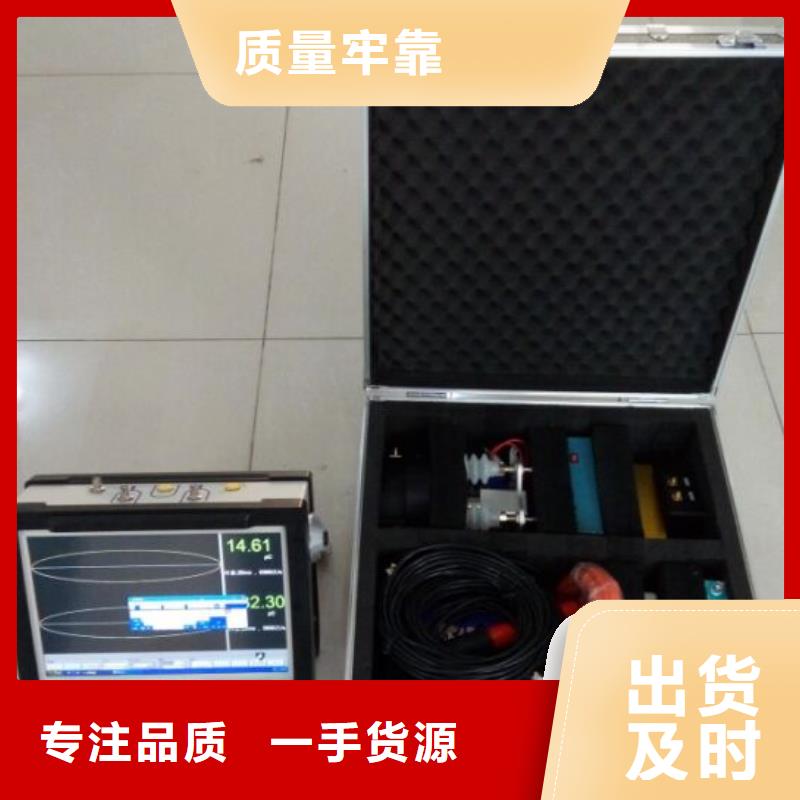

寧德手持式超聲波局部放電檢測儀該便攜式局放巡檢儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。該便攜式局放巡檢儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器(開口圓形互感器)、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、同軸電纜等組成。圖1.1 便攜式局放巡檢儀二、產品主要特點介紹 1、抗干擾能力較強,檢測數據準確利用數字濾波技術,可以有效地現場干擾,在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器,能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器,檢測頻帶可覆蓋300MHz-1.5GHz(任意頻帶可選),可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術,實際應用驗證,可檢測到微弱的放電信號,確保可以有效檢測到高壓設備內部的局部放電信號。TEV傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料,內置接收電極,與開關柜柜壁形成電容,可將柜內放電信號耦合到傳感器中進行信號處理,確保可以有效檢測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理,不僅能夠滿足mA電流信號的采集,而且具有很強的抗干擾能力。3、安裝簡單方便接觸式超聲傳感器可直接貼附在高壓設備的外壁上,操作簡單而且。高頻電流互感器為圓形開口式設計,便于卡裝在不同接地線上。4、連接簡單方便系統采用多種連接方式,傳感器與主機之間選用BNC、SMA接口、光纖三種方式,便于使用。

寧德手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機,手持巡線儀,打開電源手指扣住板機,激光對準檢測對象,聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期:一般一個月一次,對發出聲音小的設備十天一次,對發出聲音比較大的設備一周一次,對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測,停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格,設備有無故障;帶電監測必須看帶電監測的數據的變化趨勢,一般正常情況下,一次高壓設備在帶電運行時,用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描,橫向?qū)Ρ绕浒l(fā)出的聲音的大小,按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃,比如十天監測一次、一周監測一次、嚴重的三天監測一次,看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大,對其進行具體趨勢分析,排除負載過大等正常原因后,聲音還是越來越大,就可確定該設備有嚴重的放電等問題,不停電查找原因就要發生絕緣擊穿等重大事故,將嚴重影響整個電力系統的運行。
