自貢超聲波局部放電檢測儀實力商家

自貢局部放電檢測儀局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因?yàn)樵嚻穬?nèi)部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。四、局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。

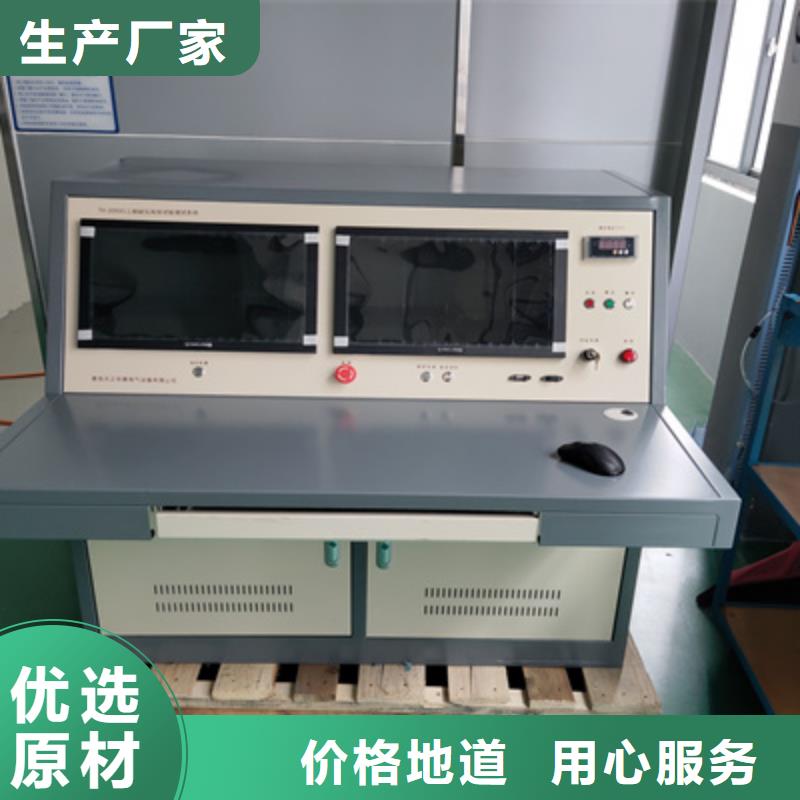

自貢局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要！！以第2個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載。“粗調”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因?yàn)檫@樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因?yàn)樵嚻返牟煌麄€(gè)試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

自貢局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件：戶內海拔高度不超過1000米環境溫度：-25℃～＋40℃相對濕度：≤90％（20℃）時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V，額定輸入電流394A額定輸出電壓300kV，額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V，控制臺設有手動升壓，耐壓自動計時，耐壓計時結束后自動降壓至零位，另外本控制臺有調壓器零位啟動和過流、過壓保護，控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓?jiǎn)蜗?80V額定輸入電流395A額定輸出電壓0～420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A，阻值5KΩ六、LBQ-150/0.38濾波器額定電流：395A，額定容量：150kVA

自貢局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”O(jiān)K鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”O(jiān)K鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”O(jiān)K鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”O(jiān)K鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

自貢局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上

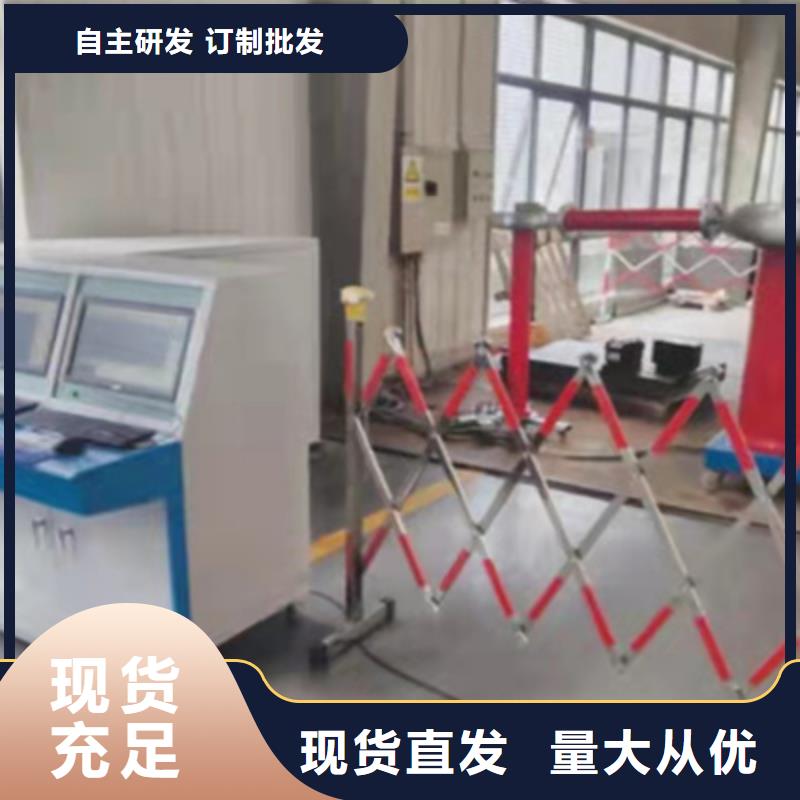

自貢局部放電檢測儀 在了解了局部放電的基本理論之后，在本章我們的重點轉向?qū)嶋H操作，我們先介紹局部放電測試中常用的三種接法，隨后我們?cè)俳榻B整個系統的接線電路，我們?cè)俜謩e介紹幾種典型的試品的試驗線路。局部放電測試電路的三種基本接法及優缺點。并聯法 串聯法 平衡法（1）標準試驗電路，又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。（2）接法的串聯法，其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可變壓器雜散電容的影響，而且可做大電容試驗。缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。值得提出的是：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。二、采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。

自貢局部放電檢測儀 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

自貢局部放電檢測儀技術指標4.1、系統主要性能技術指標獨立、同步、4通道4采樣頻率 40MHz4.1.3、數據分辨率12bit，直流精度0.2％4.1.4、可測試品的電容量范圍6PF~250μF、檢測靈敏度允許電流（見表一）：表一、檢測靈敏度及輸入單元允許電流值。輸入單元序號調諧電容范圍靈敏度（PC）（不平衡電路）允許電流有效值不平衡電路顯示工作方式4.1.6.1、顯示方法：橢圓正弦直線工作方式：分連續、單次、3D 顯示工作方式。4.1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。4.1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率20dB。4.1.9.2、放大器正負極性響應不對稱性：＜1dB。4.1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5％（以滿刻度計）。4.1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3％（以滿刻度計）。4.1.12、結構4.1.12.1、主機：4U加強型標準機箱 數字處理設備：標準工控機控制開關柜(選配件，體積重量隨功率變化)

自貢局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀取；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠?qū)γ恳粋€(gè)所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

自貢局部放電檢測儀多通道局部放電測量使用說明多通道局部放電測量是為用戶同時進行多路局部放電試驗而設計的功能，如干變感應局放試驗需三路同時進行局放試驗、油變感應局放試驗需三路或者六路等。它提供給了需要進行多路試驗的用戶一個簡單實用的解決方案，用戶可以同時進行多路試驗而無須購買幾臺局放儀。它采用無源衰減的方法，頻率帶寬達100MHz以上，放電波形失真極小。試驗使用方法：按下圖連接試驗回路，首先以通道A作為增益基準進行校正，將“通道選擇”波段開關選擇在通道A，通道A高壓端注入校正脈沖。如50PC，調整局放儀增益粗調和增益“細調（A）”，使局放儀指示值顯示為50PC，通道A校正完畢（注意：局放儀增益細調保持不便）；通道B校正，將“通道選擇”波段開關選擇在通道B，在通道B高壓端注入校正脈沖50PC ，注意，不可調整局放儀增益細調（A），調整“細調（B）”增益旋鈕使局放儀指示值顯示為50PC，通道B校正完畢。以后通道應按照通道B的校正方法，選擇相應的通道檔位和相應細調進行校正。

自貢局部放電檢測儀技術指標4.1、系統主要性能技術指標獨立、同步、4通道4采樣頻率 40MHz4.1.3、數據分辨率12bit，直流精度0.2％4.1.4、可測試品的電容量范圍6PF~250μF、檢測靈敏度允許電流（見表一）：表一、檢測靈敏度及輸入單元允許電流值。輸入單元序號調諧電容范圍靈敏度（PC）（不平衡電路）允許電流有效值不平衡電路顯示工作方式4.1.6.1、顯示方法：橢圓正弦直線工作方式：分連續、單次、3D 顯示工作方式。4.1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。4.1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率20dB。4.1.9.2、放大器正負極性響應不對稱性：＜1dB。4.1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5％（以滿刻度計）。4.1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3％（以滿刻度計）。4.1.12、結構4.1.12.1、主機：4U加強型標準機箱 數字處理設備：標準工控機控制開關柜(選配件，體積重量隨功率變化)

自貢局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

自貢局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀取；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠?qū)γ恳粋€(gè)所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。
