自貢地埋電纜管線探測儀將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地端也應解開，將發射機的紅色接線夾夾一條完好芯線，黑色接線夾夾在打入地下的接地針上。在電纜的對端，將對應芯線接打入地下的接地針接地。注意：盡量使用接地針，而不要直接用接地網！至少在電纜的對端必須用接地針，接地針還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流會從發射機流經芯線，在電纜對端流入大地，流回近端后返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的電流方向判定功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外電纜接地，流經電纜的信號電壓很低，難以對鄰線產生電容耦合，從而減少干擾。由于芯線和大地之間存在電阻和分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，可以不予考慮。芯線和大地相接的方法使用較繁瑣，但目標電纜上的有效電流，且不易受鄰近電纜干擾，若電纜絕緣好，發射電流就更不會流到交叉的其他金屬管線上，所以在特別復雜的環境應優先采用本方法。

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢

自貢地埋電纜管線探測儀技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離17.外形尺寸：長370mm×寬270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢

自貢地埋電纜管線探測儀用來測量被測量管線的埋土深度，測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中，無論原來采用哪種定位模式，系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位：當管線埋土深度小于1米時，為cm。當管線埋土深度大于1米時，深度顯示單位為m。英制單位：英尺。電流單位：當電流大于1A時，顯示電流的單位為A，當電流小于1A時，顯示電流的單位為mA。注意：1、為了測得的埋深值，接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度，在測深時不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。背光鍵（6）按下背光鍵，顯示窗口背光點亮，背光保持預先設置好的背光時長，再按下背光鍵，背光關閉。背光時間可通過背光菜單進行設置。數據存儲：測量的電流和深度數據存儲方法：測量電流值后，在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據，按下鍵，檢測數值被存儲到儀器的存貯器中，顯示器右下角表示所存數據多少的序號（12）自動加1。如果不需要存儲，再按一下鍵，恢復管線定位狀態。

<自貢>天正華意電氣設備有限公司
配電線路小電流接地定位儀自貢 <自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀用來測量被測量管線的埋土深度，測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中，無論原來采用哪種定位模式，系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位：當管線埋土深度小于1米時，為cm。當管線埋土深度大于1米時，深度顯示單位為m。英制單位：英尺。電流單位：當電流大于1A時，顯示電流的單位為A，當電流小于1A時，顯示電流的單位為mA。注意：1、為了測得的埋深值，接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度，在測深時不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。背光鍵（6）按下背光鍵，顯示窗口背光點亮，背光保持預先設置好的背光時長，再按下背光鍵，背光關閉。背光時間可通過背光菜單進行設置。數據存儲：測量的電流和深度數據存儲方法：測量電流值后，在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據，按下鍵，檢測數值被存儲到儀器的存貯器中，顯示器右下角表示所存數據多少的序號（12）自動加1。如果不需要存儲，再按一下鍵，恢復管線定位狀態。

自貢地埋電纜管線探測儀發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°管線路徑指示，深度、電流和管線相對位置。柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必?cái)嚅_被測線路，非接觸測量，快速。聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢
配電線路小電流接地定位儀自貢 <自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。2、工作頻率：18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能，可連續工作8小時以上。4、工作電源：12V 5、環境條件：溫度-20～50℃，濕度小于95％

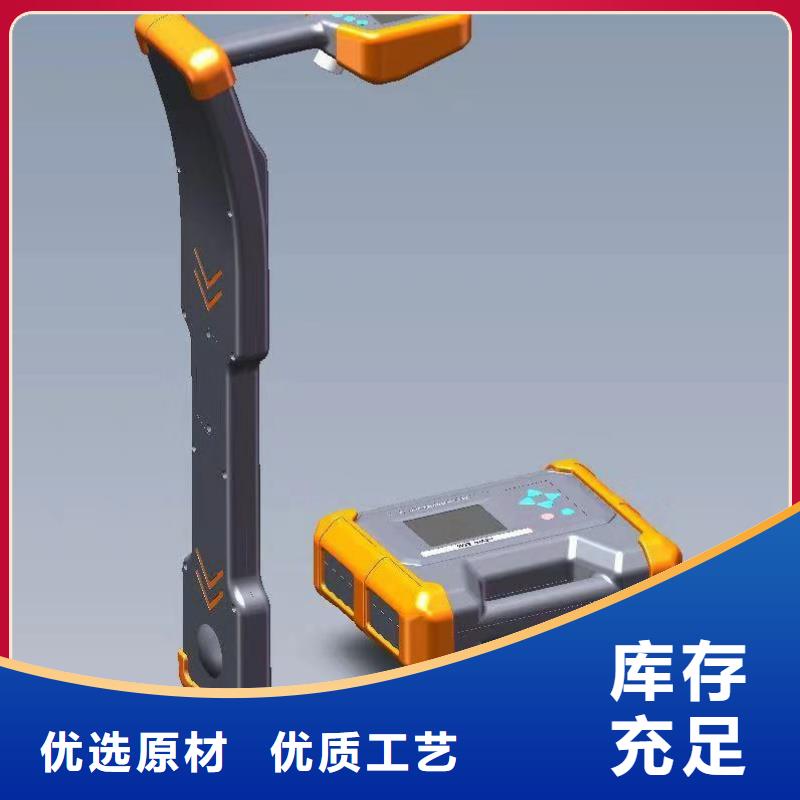

自貢地埋電纜管線探測儀智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成。管線路徑探測能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有一定抗干擾能力， 能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。儀器具有以下特點：1.多種探測模式：經典定位模式，導線巡航模式，信號曲線模式；2.經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。3.導線巡航模式：360°管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作4.信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化，尋找線纜位置。5.GPS測繪功能：用戶可通過手機APP內部的地圖查看接收機測繪的地下管線地理坐標，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。6.電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。7.內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。8.全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。9.多種探測頻率：6種主動探測頻率和4種被動探測頻率。10.發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。11.發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。12.儀器下方內置高亮照明燈，方便夜間作業。

<自貢>天正華意電氣設備有限公司
配電線路小電流接地定位儀自貢 <自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃?xì)怏w環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢

自貢地埋電纜管線探測儀電纜故障探測儀組成部分及其結構功能（一）接收機：接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。接收機用來對目標管線定位、測深。2.1接收機功能：開、關鍵(1) 按下開鍵即開機，按下關鍵即關機。開啟接收機后，如在設置的自動關機時間內沒有按動任何功能鍵，接收機則自動關機。如按動任意功能鍵，則接收機會重置關機時間。f鍵 (2) 頻率選擇鍵：根據發射機的頻率選擇對應的檢測頻率，可供選擇的頻率包括無線電、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。儀器型號不同，頻率配置也不相同，具體頻率根據生產廠家的產品規格書確定。模式鍵(3) 模式鍵用來選擇接收機的工作模式，用于管線定位。定位過程中一般先用峰值法進行測量。測繪模式包括：谷值模式峰值模式寬峰模式峰值箭頭模式電力模式：可檢測50Hz電力電纜當有外接A字架或識別夾鉗時，還可以選擇外接信號模式。增益鍵(4) 增益鍵用來調節增益大小，按下鍵增大增益，按下鍵減小增益，在調節過程中，在顯示窗口的下側中間顯示增益大小（16），常按或3秒啟動自動增益功能，此時增益數字變成閃動的光標（如左圖所示），儀器自動調整信號強度到滿刻度的70％左右。信號的相對強度通過顯示窗口上方的條形圖（8）和圖形下面的數字

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢 配電線路小電流接地定位儀自貢 <自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性識別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（停電電纜）進行路徑探測和識別的接線方式，可以充分發揮儀器的功能，并能程度地減小干擾影響，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。

自貢地埋電纜管線探測儀本儀器有高壓輸出， 危險！！！一、概 述電纜外護套故障測試儀主要用于交聯電纜外護套的故障檢測，也可以用來定點單芯電纜的外護套故障，定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。電纜外護套故障測試儀的輸出電壓為5/10KV 及以下，滿足中國標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和性試驗以及電纜外護套的故障定位。快速準確查找500kv以下單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。伴隨城網改造的展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因?yàn)殡娎|埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

<自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀本儀器有高壓輸出， 危險！！！一、概 述電纜外護套故障測試儀主要用于交聯電纜外護套的故障檢測，也可以用來定點單芯電纜的外護套故障，定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。電纜外護套故障測試儀的輸出電壓為5/10KV 及以下，滿足中國標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和性試驗以及電纜外護套的故障定位。快速準確查找500kv以下單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。伴隨城網改造的展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因?yàn)殡娎|埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

<自貢>天正華意電氣設備有限公司
配電線路小電流接地定位儀自貢 <自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地端也應解開，將發射機的紅色接線夾夾一條完好芯線，黑色接線夾夾在打入地下的接地針上。在電纜的對端，將對應芯線接打入地下的接地針接地。注意：盡量使用接地針，而不要直接用接地網！至少在電纜的對端必須用接地針，接地針還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流會從發射機流經芯線，在電纜對端流入大地，流回近端后返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的電流方向判定功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外電纜接地，流經電纜的信號電壓很低，難以對鄰線產生電容耦合，從而減少干擾。由于芯線和大地之間存在電阻和分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，可以不予考慮。芯線和大地相接的方法使用較繁瑣，但目標電纜上的有效電流，且不易受鄰近電纜干擾，若電纜絕緣好，發射電流就更不會流到交叉的其他金屬管線上，所以在特別復雜的環境應優先采用本方法。

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢
<自貢>天正華意電氣設備有限公司

自貢地埋電纜管線探測儀地下電纜故障探測儀在非開挖的情況下，對地下管道、電纜、光纜進行定位和埋土深度測量，查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器等先進技術，具有抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。一、電纜故障探測儀特點（一）功能多 1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。3、左右定位箭頭指示目標管線位置，定位快速、；前后箭頭和dB值指示防腐層破損點的位置及大小。4、具有背光功能，適合夜間搶險使用。5、用于埋地電纜故障點定位。6、電流測量：測量發射機施加到被測管線上的電流。7、萬用表功能：可測量輸出電壓、輸出電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。(二)定位精度高 : 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的度。1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（）或水平梯度（）的變化 據其值的位置來定位；2、極小值法: 用谷值模式 通過測定垂直分量（）的變化 據其小值的位置來定位。

配電線路小電流接地定位儀自貢

自貢地埋電纜管線探測儀智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃?xì)怏w環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!

<自貢>天正華意電氣設備有限公司 配電線路小電流接地定位儀自貢

自貢地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。
