自貢SF6氣體抽真空及回充裝置質量合格 <自貢>天正華意電氣設備有限公司

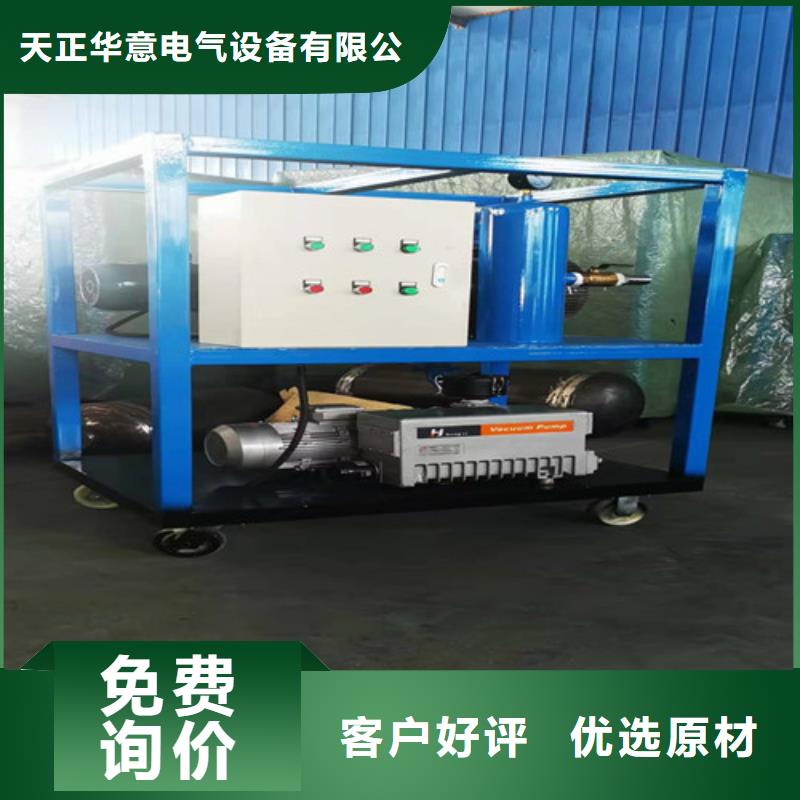

自貢SF6氣體抽真空充氣裝置 另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫度計，利用溫包感應SF6液體溫度。系統中真空泵的進口處裝有電磁真空帶充氣閥，并與真空泵接在同一個電源上，當泵停止工作時，閥能自動將真空系統封閉，并將大氣通過泵的進口充入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格

自貢SF6氣體抽真空充氣裝置TH-7T-15-50型SF6氣體回收裝置說 明 書青島天正華意電氣設備有限公司注 意1.SF6壓縮機嚴禁使用氧氣等易燃易爆氣體進行檢漏。2.SF6壓縮機嚴禁使用本機打高壓空氣檢漏。檢漏氣體可采用工業氮氣。3.SF6壓縮機嚴禁壓縮機自行抽真空和真空運行。4.回收裝置長時間不運行，運行時對SF6壓縮機進行點動式運行2-3次，時間間隔為10分鐘。目 錄一、用途及型號說明 、用途描述適用范圍 設計方案 技術特點 外觀５二、技術描述主要部件性能參數 、簡明參數表主要技術參數描述７三、工作原理和結構特征９四、開機前的工作１０4.1、注意要點管路連接油位檢查冷凍系統檢查、電源連接１２五、操作說明及注意事項１ 、抽真空１３ 回收貯存、充放灌瓶、凈化、干燥１６六、維修和保養 真空泵 使用中注意事項１６6.1.2換油期換油方法、SF6壓縮機１７ 使用注意事項 換油期１８6.2.3換油方法冷凍系統１８系統描述 冷凍壓縮機 、凈化、干燥系統 油分離器2干燥過濾器儀表、常見故障和方法２０7.1、電器２０7.2、真空泵２１ SF6壓縮機２２7冷凍系統凈化干燥系統２３7.6、儀表２３八、售后服務２４一、用途及型號說明1.1、用途描述SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格

自貢SF6氣體抽真空充氣裝置設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。

<自貢>天正華意電氣設備有限公司
自貢SF6氣體抽真空及回充裝置質量合格 <自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

自貢SF6氣體抽真空充氣裝置真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②管路抽真空開真空泵、V1、 V6關V1、真空泵、V6③電器設備充放管路鋼瓶開真空泵、V1、 V7關V1、真空泵、V75.2、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。回收初始，回收初壓力(M1)較高時，開V6、半開V2 、SF6壓縮機，打開V3。開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。回收達到回收終壓力或預定值時，回收工作結束。關冷凍壓縮機，關V6、V2，SF6壓縮機、V3。5.3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格
自貢SF6氣體抽真空及回充裝置質量合格 <自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置日 常 維 護 與 常 見 故 障3.1、日常維護須知3.1.1、氣體探頭在使用過程中應避免大量灰塵、水和化學品的侵入，并定期變送器表面的積灰。3.1.2、主機及探頭嚴禁覆蓋、擠壓、碰撞，以及不恰當的操作，避免影響系統正常工作，甚至導致損壞！3.1.3、如發現異常情況，現場無法處理，請及時與我公司技術人員聯系。3.2、常見故障排除請參照以下辦法，依次進行故障排除：3.2.1系統主機無任何顯示1．檢查是否有電源輸入；2．檢查主機右側邊的電源開關是否打開；3．打開主機接線盒，檢查電源輸入插座是否緊固；4．如果進行以上檢查均沒有發現問題，請立即與我們的技術人員聯系。3.2.2主機顯示混亂或部分無顯示1．按異常時顯示的采集器信號端是否正常；2．檢查風控接線插頭是否緊固；3．關閉主機電源，等待1分鐘重新啟動，如還有問題，請立即與我們的技術人員聯系。注意：主機正常情況下，請勿擅自調動，如發現異常問題，請與我們技術部聯系！4、接線圖4.1、主機接線圖（版本VER:XA29C61）第1組鳳凰端子定義1、2：220V電源輸入； 3、4：接地； 5、6：220V電源輸出；7、8：無源警燈輸出節點； 9、10：12V警燈輸出節點（9：＋，10：-）；11、12：故障報警輸出節點（正常：閉合，故障：斷開）； 13、14：泄漏報警輸出節點（正常：斷開，故障：閉合）；15、16：溫度報警輸出節點（正常：斷開，故障：閉合）；17、18：濕度報警輸出節點（正常：斷開，故障：閉合）；第2組鳳凰端子定義1、2:12V電源輸出（1：12V正，2：12V負）；3、4/5、6：外部紅外節點輸入節點（常閉，不使用時需短接）； 5、7/8、9：外部紅外節點輸入節點（常開）；11、12：24V電源輸出（11：24V正，12：24V負）；13、14：外部MODBUS輸出； 15、16：內部MODBUS輸出；4.2、變送器模塊接線定義兩芯接電源，1為電源正，二為電源負，三芯接通信，1為RS485A，3為RS485B。4.3、風機控制器接線定義（風機控制器接線圖）N、L：220V電源輸入，D為接地A、B：為主機內部通信接入點ABC和CBA為無源觸電（內部為交流接觸器），接入時A-A、B-B、C-C必須一一對應。

自貢SF6氣體抽真空充氣裝置具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。1.3、外觀整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。二、技術描述2.1、主要部件性能參數序號指標名稱及單位TH-7T-15-501電源ACV380（三項五線、相序自動轉換）2額定儲氣壓力（20℃）MPa≤43極限真空度Pa≤104裝置真空度保持Pa在133 Pa壓力保持24h，真空度值上升＜400 Pa5SF6壓縮機半封閉谷輪壓縮機6壓縮機抽氣速率m3/h12.2m3/h7真空泵2X-48真空泵抽氣速率m3/h15 9回收裝置適應入口初壓（20℃）MPa0~1.010電氣設備回收終壓（20℃）MPa≤50 Kpa11回收后氣體油份控制μg/g國產油分＜1012裝置年漏氣率％＜113裝置連續無故障運轉時間h≥100014累積無故障運轉時間h≥500015噪聲水平dB(A)整機≤7516理論儲液能力KG5017冷凍液化壓縮機東貝18冷凍儲罐L5019回收后氣體水分(PPM/V)PPM/V6020回收后氣體油分(PPM/V)PPM/V1021干燥過濾方式真空加熱活化再生22充氣初壓(pa)pa≤13323充氣終壓(mpa)mpa0.824充氣速率（m3/h）m3/h≥525氣化方式電加熱自動溫控26整車型式手推移動式27外形尺寸cm1400×810×135028整機重量kg約60029冷卻方式風冷30過濾系統采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用

<自貢>天正華意電氣設備有限公司
自貢SF6氣體抽真空及回充裝置質量合格 <自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準CF4和HF無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常CF4和HF檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修CF4和HF檢測數值偏高檢測時CF4和HF讀數不穩靈敏度太高發送至廠家進行校準過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于6.8V充電或更換電池電路故障送我公司維修7.保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格

自貢SF6氣體抽真空充氣裝置一般的凈化干燥隨回收貯存和充放過程 同步完成，自循環凈化方法如下：貯液罐內SF6自循環時，開冷凍壓縮機、V5、V2、SF6壓縮機、V3。若SF6壓縮機排氣壓力太高可調節V2閥門開啟大小，以便氣體正常循環。自循環結束時，關V5、V2、SF6壓縮機、V3、冷凍壓縮機等。六、維修和保養回收裝置及其環境應經常保持清潔，對各主要設備應經常檢查，按期維修和保養，請注意不能隨意松動任何接頭、螺栓、螺母，應有專門人員進行操作、維修。6.1、真空泵6.1.1使用中注意事項經常注意油位。泵起動后再打開閥門。經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。注意泵溫升不超過40℃。嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。若泵長期擱置不用，應將油放盡，然后注入新油。6.1.2換油期新泵跑合運轉后，可能有少量金屬碎屑和其他雜質在油箱中沉積起來，對泵的性能不會有影響，但以除去為宜，在使用100小時后，把油放出，把含有雜質的少部分油除去，其余的清潔油仍可用濾網過濾后加入泵內，酌量補充一點新油，以后的換油期，需油用戶根據使用情況和效果酌情決定。原則為一年更換一次（約2000小時）。6.1.3換油方法先開泵運轉約半小時，待油變稀，停泵從放油孔放油。再敞開進氣口運轉10~20秒，此間可以吸氣口緩緩加入少量新油。以更換泵腔內的存油，如出來的油很臟，后者可重復進行，不可用清洗液沖洗泵內存油和雜質。6.2、SF6壓縮機6.2.1使用注意事項因啟動過頻會影響電機壽命，所以每小時啟動次數應盡量少于5次，每次停機時間應在3分鐘以上。盡量避免壓縮機較長時間真空運轉，故回收時要注意觀察壓縮機進氣口壓力，當回收初壓力(M1)顯示為零表壓，達到預定值，及時停止壓縮機回收。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格 自貢SF6氣體抽真空及回充裝置質量合格 <自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。

自貢SF6氣體抽真空充氣裝置測量完畢后1)關閉儀器上的高精度針型調節閥。2)將轉接頭從SF6電氣設備上取下。3)將測試管和儀器后面版之間連接的快速插頭退下。4)重復如上步驟，測試下一項數據。5)全部測試完成后，關閉電源。5.注意事項1.儀器應放置在位置，防止摔壞，避免劇烈震動。2.儀器使用前，應及時充電。3.充電時只需將電源線接入交流電插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。4.儀器內部使用高容量鋰電池，因為電池特性。所以建議儀器長時間不用時，能夠每1~2個月沖一次電。以保持鋰電池的活性。5.儀器不用應放入鋁合金包裝箱，并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定，以確保準確性。7.當檢測氣體中的HF和CF4濃度較高時，應使用干凈的氣體（空氣或氮氣）清洗管道，將儀器內部清洗干凈后再進行下一次測量。8.當檢出設備中的HF和CF4濃度超過正常值時，建議測量兩次，確認結果。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，

<自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②管路抽真空開真空泵、V1、 V6關V1、真空泵、V6③電器設備充放管路鋼瓶開真空泵、V1、 V7關V1、真空泵、V75.2、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。回收初始，回收初壓力(M1)較高時，開V6、半開V2 、SF6壓縮機，打開V3。開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。所以當排氣壓力上升過快時，可適當調節壓縮機進氣口V2閥門開啟的大小來控制。回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，液位不可超過視鏡2/3處。回收達到回收終壓力或預定值時，回收工作結束。關冷凍壓縮機，關V6、V2，SF6壓縮機、V3。5.3、充放指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。

<自貢>天正華意電氣設備有限公司
自貢SF6氣體抽真空及回充裝置質量合格 <自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置電源連接本裝置的供電電源為三相交流（五芯制，需接零線）50HZ 380V±10％，總功率≤5KW。裝置的電器控制元件全部集中在電控箱內，電器線路圖可參見附錄五電器原理圖、附錄六電控箱元件布置圖。因按鈕、開關及指示燈安裝在電控箱的門上，故在正常工作狀態下電控箱不用打開，見附錄七電控箱操作面板圖，只須將放在回收裝置貯存容器邊上的動力電纜線插頭與適當的電源連接。在本節上述幾項開機前的工作均已完成的情況下方可開啟電控箱電源開關，進入工作狀態，此時需按第五節的說明進行操作。電器線路中設有斷相與相序保護繼電器，可手動調正電源相序。五、操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。5.1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：開真空泵抽真空前，根據需要決定是否連接管路排放至室外。開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。凡需要觀察真空度時，按下電阻真空計開關，電磁閥工作燈亮，觀察完畢后隨時關閉電阻真空計開關。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格
<自貢>天正華意電氣設備有限公司

自貢SF6氣體抽真空充氣裝置TH-7T-15-50型SF6氣體回收裝置說 明 書青島天正華意電氣設備有限公司注 意1.SF6壓縮機嚴禁使用氧氣等易燃易爆氣體進行檢漏。2.SF6壓縮機嚴禁使用本機打高壓空氣檢漏。檢漏氣體可采用工業氮氣。3.SF6壓縮機嚴禁壓縮機自行抽真空和真空運行。4.回收裝置長時間不運行，運行時對SF6壓縮機進行點動式運行2-3次，時間間隔為10分鐘。目 錄一、用途及型號說明 、用途描述適用范圍 設計方案 技術特點 外觀５二、技術描述主要部件性能參數 、簡明參數表主要技術參數描述７三、工作原理和結構特征９四、開機前的工作１０4.1、注意要點管路連接油位檢查冷凍系統檢查、電源連接１２五、操作說明及注意事項１ 、抽真空１３ 回收貯存、充放灌瓶、凈化、干燥１６六、維修和保養 真空泵 使用中注意事項１６6.1.2換油期換油方法、SF6壓縮機１７ 使用注意事項 換油期１８6.2.3換油方法冷凍系統１８系統描述 冷凍壓縮機 、凈化、干燥系統 油分離器2干燥過濾器儀表、常見故障和方法２０7.1、電器２０7.2、真空泵２１ SF6壓縮機２２7冷凍系統凈化干燥系統２３7.6、儀表２３八、售后服務２４一、用途及型號說明1.1、用途描述SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。

自貢SF6氣體抽真空及回充裝置質量合格

自貢SF6氣體抽真空充氣裝置噴油、漏油的原因及其方法油霧、噴油是不允許的，可能是油過濾器老化（可用一年）油位過高，油檔板松脫，裝配不當所致，可逐一檢查。漏油可能是油封彈簧脫落、磨損，放油螺塞和墊片損壞，墊片未墊好，可逐一檢查調換。7.3、SF6壓縮機7.3.1壓縮機啟動后立即停機，可能是進口壓力過高，致使高壓排氣壓力過高，自動停機，減小進口壓力。7.3.2壓縮機電機過載，熱繼電器未復位，可能不運轉。7.3.3壓縮機內部有雜聲，應有專業人員檢查或更換壓縮機。7.4、冷凍系統7.4.1冷凍壓縮機高壓壓力過高，故障原因是冷凝器冷卻風扇未開（或未運轉）或冷凝器被污染物堵塞，排除方法：前者使風扇運轉，后者清洗冷凝器。7.4.2冷凍壓縮機低壓壓力過低：原因是膨脹閥堵塞，應清洗膨脹閥或清理干燥過濾器，原因之二可能是制冷系統泄漏，應查找泄漏源，并排除之，若必要再補充制冷劑。7.4.3冷凍壓縮機高壓力過低而低壓壓力過高，可能是壓縮機內部故障應拆機檢查。7.4.4冷凍壓縮機氣缸結霜，甚至排氣管結霜。原因之一：膨脹閥調節不當，流量過大，應重新檢查調節膨脹閥。原因之二：蒸發器內部短路，應檢查蒸發器內部情況。原因之三：制冷劑充灌量太大，可適當泄放制冷劑。7.5、凈化干燥系統7.5.1油分離效果不好可能是氣體溫度較高，應檢查冷卻器風扇是否正常運轉，風扇葉片是否完好。油分離器失效，更換油分離器。

<自貢>天正華意電氣設備有限公司 自貢SF6氣體抽真空及回充裝置質量合格

自貢SF6氣體抽真空充氣裝置操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。d)真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②回收管路開真空泵、V1、 V7關V1、真空泵、V7③電器設備充放管路鋼瓶開真空泵、V1、 V6關V1、真空泵、V62、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。(3)回收初始，回收初壓力(M1)較高時，開V7、半開V2 、V3、SF6壓縮機。
