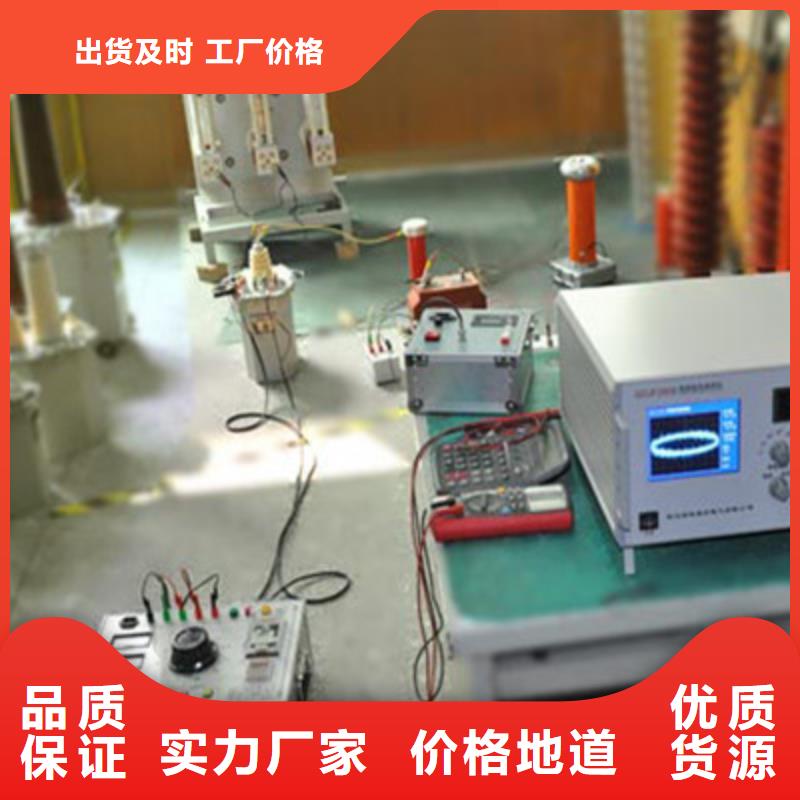

自貢工頻高壓局放試驗裝置 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。

自貢工頻高壓局放試驗裝置 此后，隨著外施電壓U(t)經過峰值Um后減小，外施電壓在氣泡中建立反方向電場，由于氣泡中殘存的內電場電壓方向與外電場方向相反，故外施電壓須經(Us＋Ur))的電壓變化，才能使氣泡上的電壓達到擊穿電壓Vc，(假定正、負方向擊穿電壓Vc相等)，產生一次局部放電。放電很快熄滅，氣泡中電壓瞬時降到殘余電壓Vr(也假定正、負方向相同)。外施電壓繼續下降，當再下降(Us-Ur)時，氣泡電壓就又達到Vc從而又產生一次局部放電。如此重復上述過程，直到外施電壓升到反向蜂值一Um的增量Δ不足以達到(Us-Ur)為止。外施電壓經過一Um峰值后，氣泡上的外電場方向又變?yōu)檎较?，與氣泡殘余電壓方向相反，故外施電壓又須上升(Us＋Ur)產生第—次放電，熄滅后，每經過Us—Ur的電壓上升就產生一次放電，重復前面所介紹的過程。如圖1—2所示。

自貢工頻高壓局放試驗裝置 注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

自貢工頻高壓局放試驗裝置 局部放電測試當中應該注意的問題1、實驗前，試品的絕緣表面（尤其是高壓端）應作清潔化處理2各連接點應接觸良好，尤其是高壓端不要留下尖銳的接點，高壓導線應盡可能粗以防電暈，可用蛇皮管。輸入單元要盡量靠近試品，而且接地要可靠，接地線用編織銅帶。主機也須接地，以保證。試驗回路盡可能緊湊。即高壓連線盡可能短，試驗回路所圍面 積盡可能小。在進行110KV及以上等級的局放試驗時，試品周圍的懸浮金屬物體應妥善接地。6、考慮到油浸式試品局部放電存在滯后效應，因此在局放試驗前幾小時，不要對試品施加超過局部放電試驗電壓的高電壓。校正脈沖發生器后蓋板，裝入電池，蓋好蓋板。將輸出紅黑兩個端子接上導線，紅端子上的導線盡量且靠近試品的高壓端，黑端導線接試品和低壓端，將校正電量開關置于合適的位置，即可校正，頻率可在1KHz附近調節，面板上電壓表指示機內電源的情況，一般指示8V以上才能保證工作，低于8V則需調換電池。

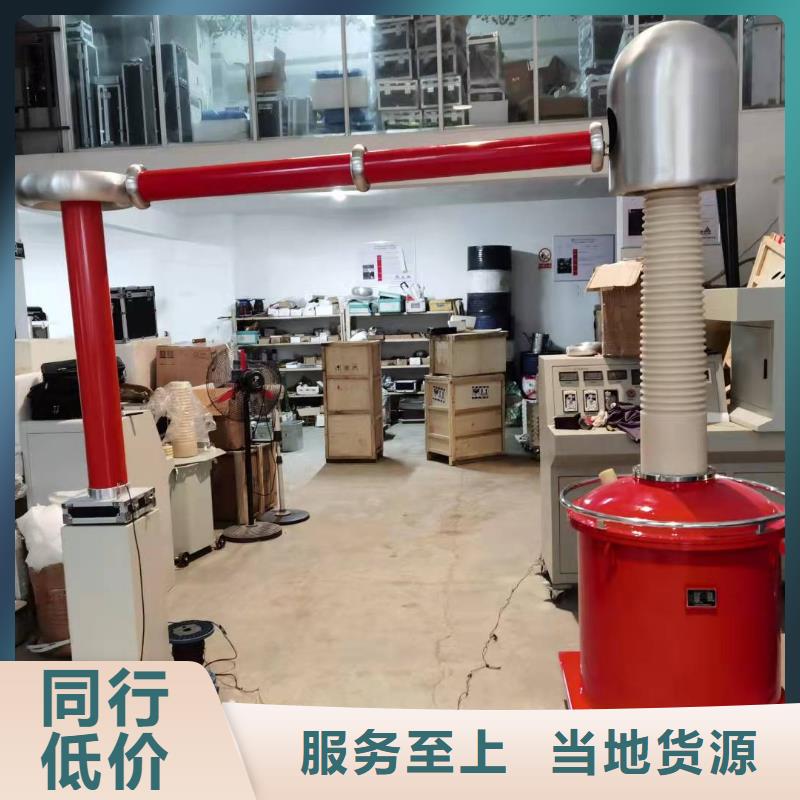

自貢工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

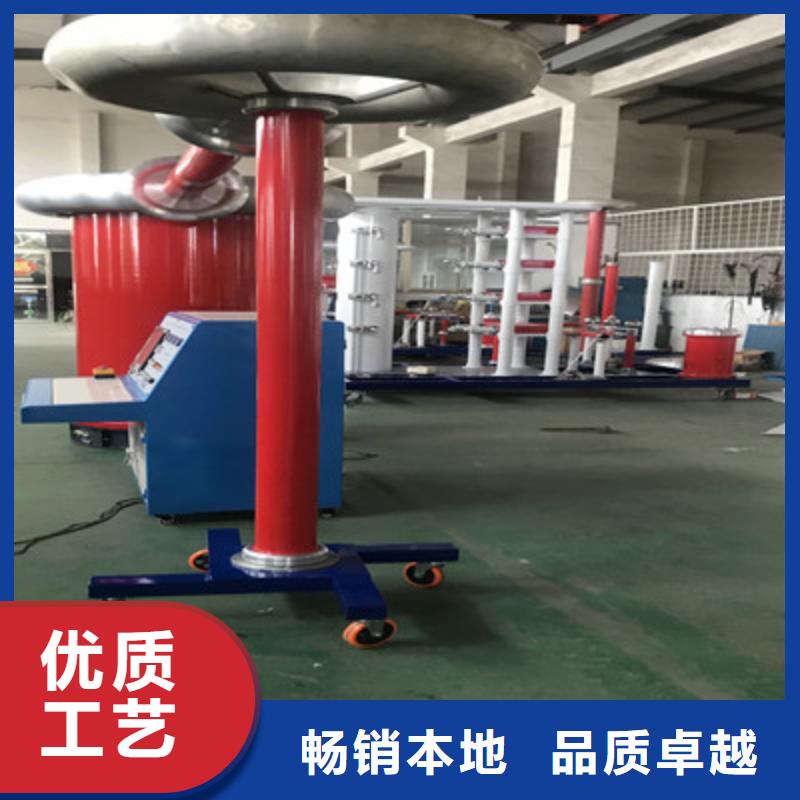

自貢工頻高壓局放試驗裝置 耦合電容器型號：OWF -400/300額定頻率：50Hz標稱電容量：400PF額定電壓：300kV工頻耐壓水平：330kV/1min局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：油浸移動式，由頂罩、高壓臂、低壓臂和底座組成，可作為耦合電容器進行局部放電測量。4、G300-0.5工頻保護電阻型號：GR300-0.5額定頻率：50Hz額定電壓：300kV標稱電阻：5kΩ局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。5、KZT-9901工頻控制臺型號 操作裝置功能：1)設有過電壓、過電流等多種保護2)設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；3)采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；4)設有聲光警告5)設有零壓合閘、試品擊穿自動回零功能6)設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位7)電源為220V控制6、電源濾波器型號：LB-150/0.38額定電壓：0.38kV額定容量：150kVA衰減特性：10KHz－100KHz 衰減≥50dB100KHz－300KHz 衰減≥60dB局部放電水平： 額定電壓下 Q≤ 3PC干式自然冷卻結構7、JFD-2006數字式局部放電檢測儀（集成在控制臺內）系統主要性能技術指標可測試品的電容量范圍6PF~250μF檢測靈敏度允許電流

自貢工頻高壓局放試驗裝置 由以上局部放電過程分析，同時根據局部放電的特點（同種試品，同樣的環境下，電壓越高局部放電量越大）可以知道：一般情況下，同一試品在一、三象限的局部放電量大于二、四象限的局部放電量。那是因為它們是電壓的上升沿。（第三象限是電壓負的上升沿）。這就是我們測量中為什么把時間窗刻意擺在一、三象限的原因。三、局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。

自貢工頻高壓局放試驗裝置 變壓器感應局放試驗測試系統技術方案一、適用范圍本設備主要用于部分35kV電壓等級、20000KVA等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％主要設備的技術參數（一）、TH-2007多通道局部放電檢測儀簡介TH-2007多通道局部放電檢測儀是我們繼TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2007多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
