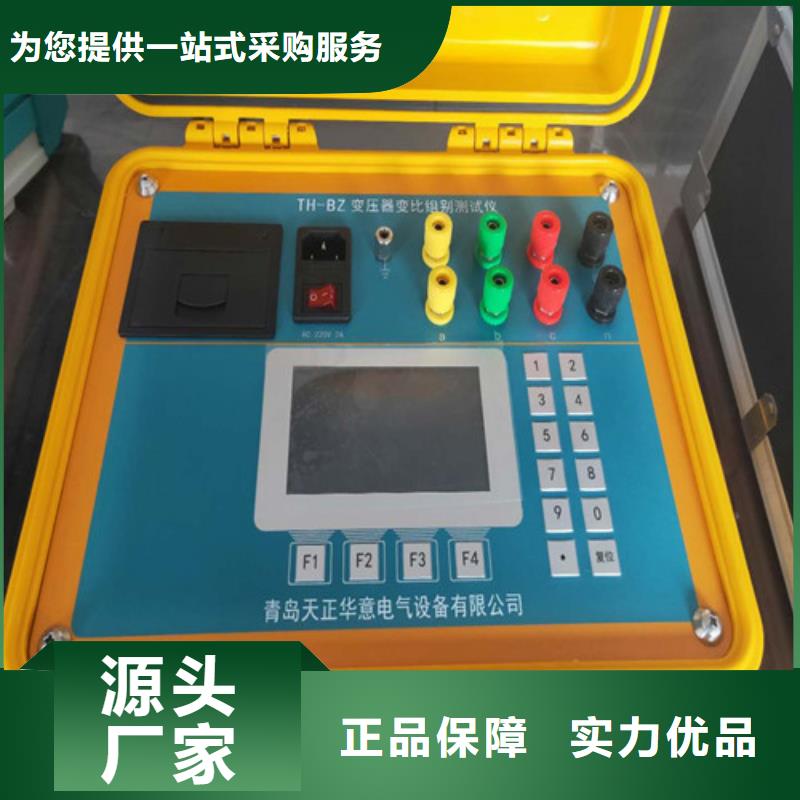

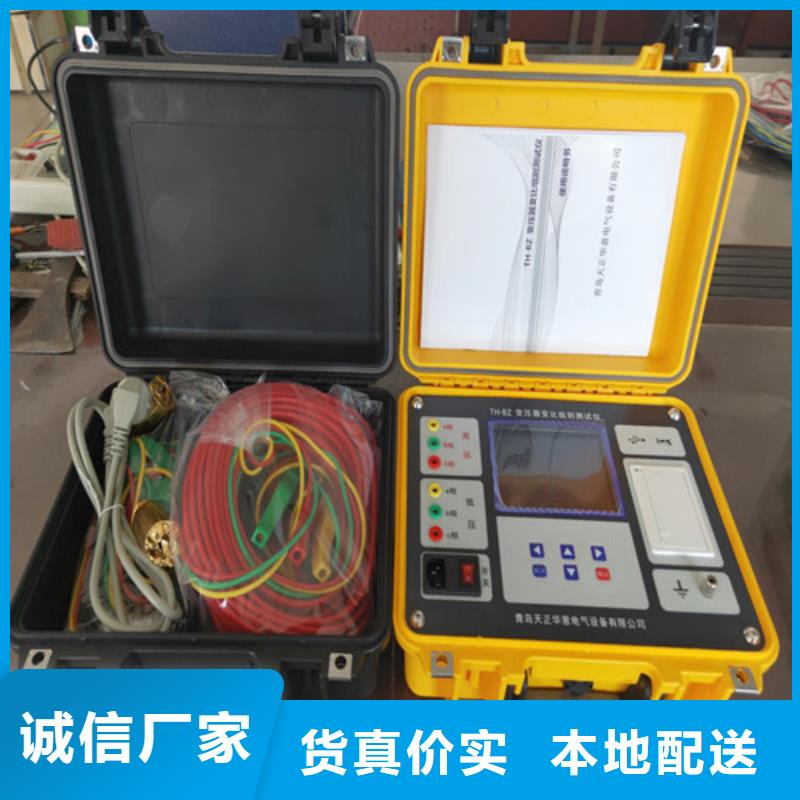

自貢變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

自貢變壓器變比測試儀接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。圖八、三相匝數比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。圖九、單相變壓器測試接線提示屏接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖六中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。

自貢變壓器變比測試儀 測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【?】鍵進入圖九的接線提示屏，按照圖示接線。圖九、單相變壓器測試接線提示屏接線完成后按【?】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。圖十、單相變壓器測試接線結果屏6．Z型變測試（注：此界面平時不用，做Z型變用三相變壓比界面）進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【?】鍵進入如圖十一所示的接線圖屏，按照圖示要求接線完成后按【?】鍵，儀器開始 “Z型變壓器”自動測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。圖十一、Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

自貢變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

自貢變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

自貢變壓器變比測試儀提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

自貢變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

自貢變壓器變比測試儀編號 說明試品編號 設置本次試驗的試品編號。額定高壓額定低壓 設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接 設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。聯結組別 設置所測試品的聯結方式和聯結組別。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如編號 說明聯結組別 果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。測量方式 選擇不同的測量方式。三相變比：根據設定的高、低壓聯結方式和組別，三相同時測量變比。組別測試：只測量聯結組別。三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量。小提示：此功能方便只針對某一相進行測量、檢測，節約時間。2 二級操作目錄，對應一級操作目錄的設置參數，通過“上下”鍵修改參數。小提示：光標在二級操作目錄下，可按“確認”或“取消”鍵將光標快速跳轉到一級操作目錄。 3 對所選功能的解釋說明。4 光標在此處時，按“確認”鍵啟動測量。

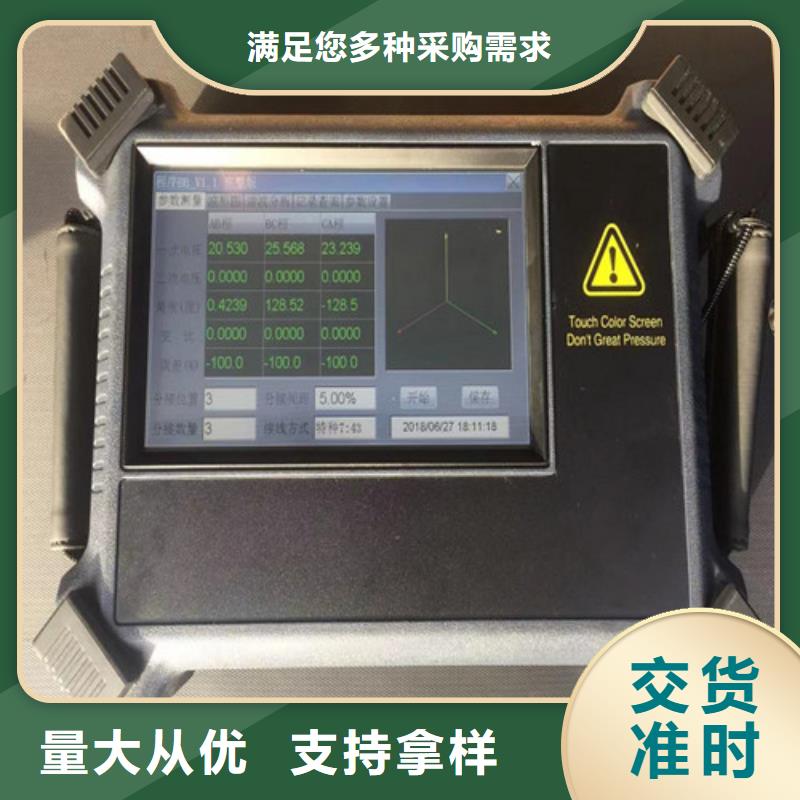

自貢變壓器變比測試儀多功能變比測試儀 是我公司自主研發的新一代智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。該儀器內部采用程控信號源，可輸出單相、兩相或三相標準正玄波信號或高頻信號，輸出相位頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。

自貢變壓器變比測試儀功能模塊 說明高壓測試端 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。低壓測試端 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。功能模塊 說明電源開關 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。電源接口 AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。接地端子 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。打印機 打印測試結果。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。
