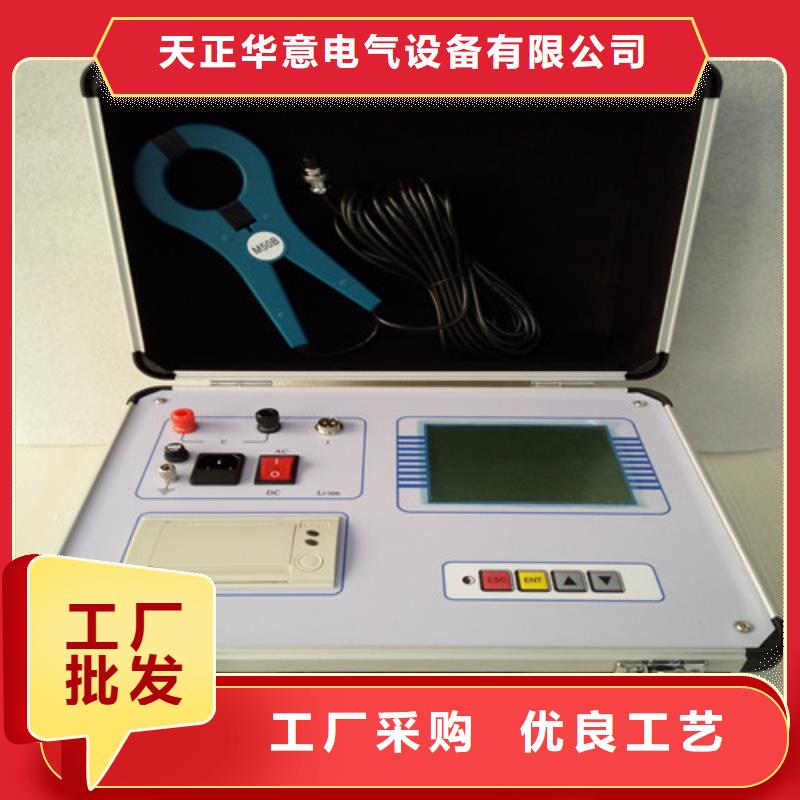

電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1,U2,I1,I2,A1,A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存。“語言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。

電容電流測試儀尊敬的用戶：感謝您選用我生產的電容電流測試儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 使用前，儀器必須可靠接地；保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

電容電流測試儀2工作原理TH-13漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用，其原理框圖如圖1所示。圖1 校準裝置原理框圖通過TH-13監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的電流，來執行RCD跳閘電流校準。當達到跳閘電流電平時，分?jǐn)嗥鲾嚅_連接。通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的10％遞增到150％。2.1剩余動作電流制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該電流值時，剩余電流保護裝置應在規定的條件下動作。2.2剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD在規定條件下不動作的剩余電流值。2.3分?jǐn)鄷r間分?jǐn)鄷r間：從突然施加剩余動作電流瞬間起到所有電弧熄滅瞬間為止所經過的時間間隔。通過TH-13監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動定時器依據達到設定的跳閘時間，斷開分?jǐn)嚅_關的連接，來執行 RCD 跳閘時間校準，同時顯示測得的被測試裝置跳閘電流。3儀器特點?可模擬漏電保護開關對不同電流和時間進行分?jǐn)嗄M；?可任意設置0-3000mA剩余動作電流；?寬的分?jǐn)鄷r間設置范圍20ms～5000ms；?大屏幕液晶菜單顯示，操作簡單、方便；?校準時間短、工作效率高，比傳統方式大大節省時間；?適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃；(4)相對濕度：＜80％；(5)電源失真度：＜2％；(6)電源要接地良好。4.2主要技術參數量程 漏電電流 分?jǐn)鄷r間校驗范圍 30mA 300mA 3000mA (20～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1漏電電流：(1)漏電電流范圍：a.30mA檔：(0～30)mA；b.300mA檔：(30～300)mA；c.3000mA檔：(300～3000)mA；(2)允許誤差：±（0.2％讀數＋0.05％量程）4.2.2分?jǐn)鄷r間：(1)分?jǐn)鄷r間范圍：(20～5000)ms；(2)允許誤差：±0.1ms。
