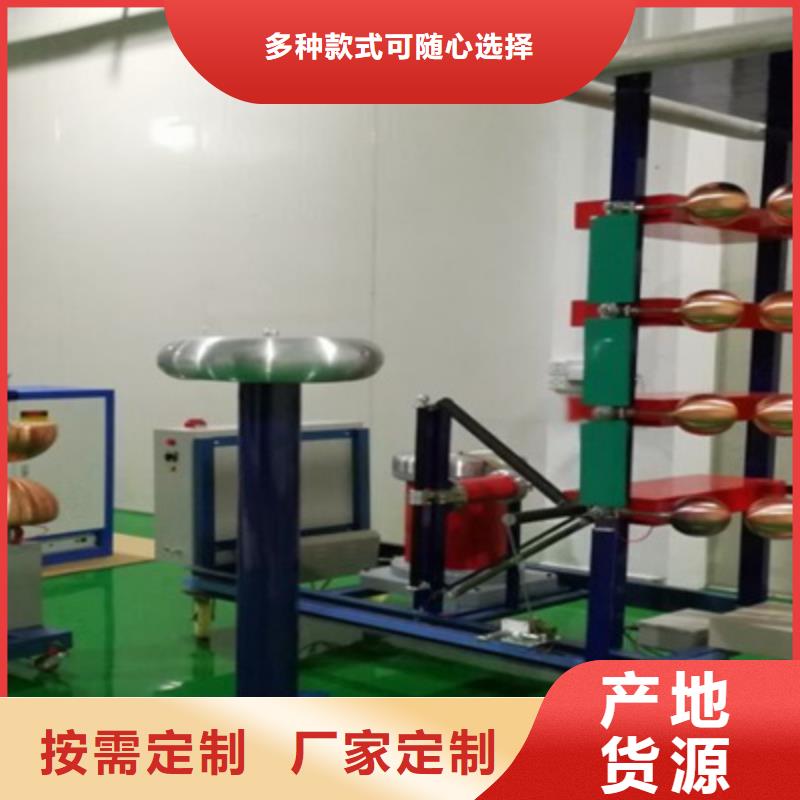

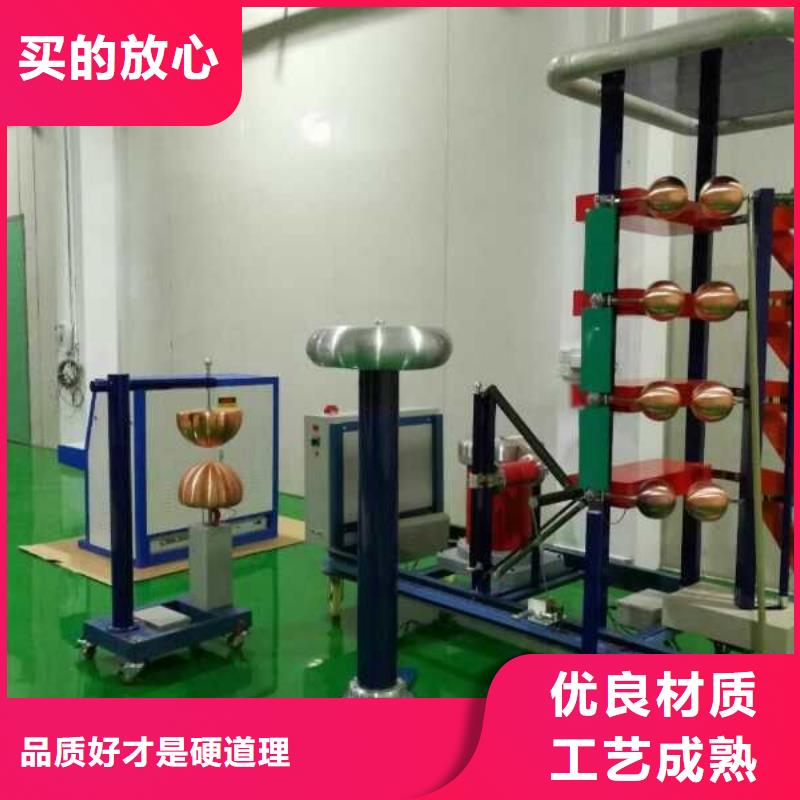

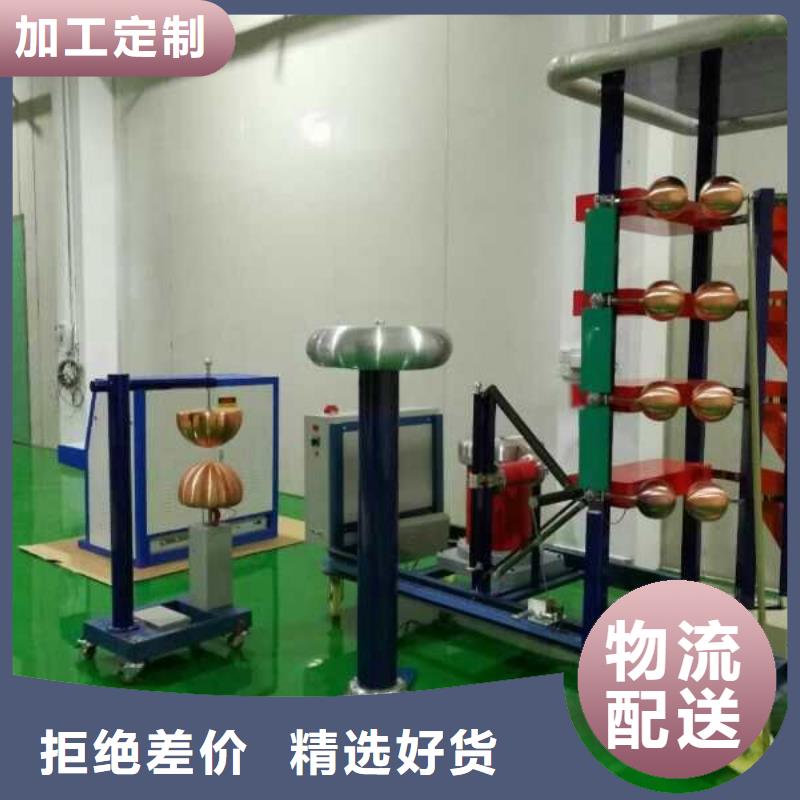

珠海雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體（Haefely結構）1、結構特點（含直流充電裝置） 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為18級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統：電容器的高壓端各有一套自動接地裝置（德國Highvolt公司技術），當停止充電或按下緊急按鈕時自動接地系啟動，發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式，充電電壓為100kV。手動、自動控制調壓，從零至150KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化裝置，外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。

珠海雷電沖擊發生器信號分析設置頁面?波形分析設置：多可以顯示4個通道波形，根據示波器的不同有所差異。?探頭倍數：根據實際探頭的倍數關系，設置示波器，這樣在示波器顯示中可以顯示為實際值，負責可能出現波形顯示不完全等問題。?濾波方式：數字濾波是進行軟件多點平均濾波。?波形方向：設置系統在正充電時，出現的波形方向，與系統的結構有關，?波形類型：可以選擇為電流波形或者電壓波形，波形的參數將自動根據波形類型進行匹配。?偏置計算：是否對波形進行去偏置操作。?采樣比：即設置系統的分流比（V/A）或者分壓比。?設置完成后點擊確認保存參數。1.3.波形測量分析：基本的測量分析均可以在工具欄內通過點擊快捷按鈕進行選擇，通過鼠標簡單的拖拽波形達到測量的目的。圖4-5 測量界面1.3.1.時間測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.2.幅值測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.3.波形峰值點測：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-6中測量時間光標變為該通道波形顏色，當鼠標在波形界面上移動的時候光標會隨動鼠標的移動而移動，光標與波形的焦點也隨光標的移動沿波形滑動，在某處點擊后，即可卻請改點為值（小值）點，并且會在幅值參數處出現“Manu.”字樣，表示該值為手動測量的值。1.3.4.放大縮小：點擊工具欄快捷按鈕后，鼠標變為“十字標”，在界面上托動十字鼠標，劃出一個矩形區域，松開鼠標后，該區域將被放大至整個界面顯示。1.3.5.通道選擇：點擊工具欄快捷按鈕后，可以選中或者取消顯示該通道，伴隨著將是所有參數將不再顯示。1.3.6.查看歷史記錄：點擊工具欄快捷按鈕后，可以打開或者關閉數據庫記錄。

珠海雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 高壓輸變電設備的絕緣與配合GB/T 16927.高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀ZBF 24001沖擊電壓試驗實施細則GB/T11920 電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。

珠海雷電沖擊發生器注意事項8.1主回路電源應滿足容量8.2所有接地為實際上的一點接地8.3所有調波電阻嚴禁摔、跌、踩8.4絕緣筒支柱嚴禁碰撞、劃傷、電容器嚴禁受重物撞擊8.5變壓器、電容器缺油時嚴禁使用8.6整體設備嚴禁在空氣溫度低于-25℃時使用或貯存8.7銅球表面均無劃傷或受碰撞痕跡8.8設備嚴禁傾斜使用8.9全套設備嚴禁覆冰、水、雪、霧，室內使用設備嚴禁室外貯存使用8.10試驗結束后，設備控制臺鑰匙應撥出由專人保管，且該設備由專人操作.8.11在使用本套裝置前，必須認真閱讀此說明書，尤其是第五、七項中所規定的必須嚴格遵守。九、日常維護9.1本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。9.2對長期不用的設備應定期檢查所有緊固件，絕緣件及放電間隙的防塵、防潮、防銹的三防工作。9.3控制、測量設備的面板應妥善保護且做好防碰及防塵工作。9.4設備發生故障時，用戶無法修理時，應及時通知供應商派人修理。十、成套設備的主要部件10.1控制臺 1套（多種供選擇）10.2 充電裝置 1套10.3沖擊電壓發生器本體 1套（多種供選擇）10.4弱阻尼電容分壓器 1套10.5沖擊電壓測量儀1套（多種供選擇）十一、隨機文件及附件11.1沖擊電壓發生器說明書1份11.2沖擊電壓發生器本體、充電裝配圖 1份11.3弱阻尼電容分壓器裝配圖 1份11.4沖擊控制臺（箱）電路原理圖 1份11.5沖擊控制臺（箱）說明書1份11.6成套裝置出廠試驗報告1份11.7產品合格證 1份11.8手動接地棒1根

珠海雷電沖擊發生器 ?急停狀態：當按下急停按鈕時顯示為紅色，松開后為綠色。急停按下后不能進行測試。極性狀態：顯示當前極性的狀態，“正”為正極性狀態，“負”為負極性狀態。?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。有故障時，顯示故障信息。3.2.3【控制區】主界面總共有4個按鈕，分別為“開始試驗”、“停止試驗”“參數設置”、 “故障復位”，其功能分別為：?開始試驗：系統處于停止狀態時，顯示“開始試驗”，當狀態欄中狀態全部為綠色時，按下“開始試驗”設備開始工作。?停止試驗：按下可以停止正在進行的試驗。?參數設置：設置試驗常用參數，包括實驗流程，測試位置，系統設置等。?故障復位：狀態欄中出現故障時，用于系統的復位。 3.2.4試驗參數設置：在測試主頁面點擊【試驗參數】按鈕，進入實驗參數設置界面（圖7-3），可根據試驗要求設置測試流程，由系統自動進行測試。參數設置頁面總共包括2大塊：沖擊試驗設置、角度控制。3.2.4.1沖擊試驗設置：?設定充電電壓：設置電容器的預期充電電壓，單位為V（伏）。可設置的充電電壓為100V，額定充電電壓為10000V，不得超過12000V。?設定時間間隔：設置每次沖擊的間隔時間，單位秒（S）。?設定沖擊次數：在當前的極性下，總共自動沖擊的次數。?正/負極性：單擊負極性按鈕，系統會切換到負極性，負極性是一樣操作方式。?充電速度選擇：系統自動默認為中速檔位，點擊右側綠色按鈕進行選擇，無論選擇那個檔位，系統斷電后自動默認為中速檔位。?確認/返回：點擊觸摸按鈕【確認】，系統自動設置相關動作，并進入預備測試模式，保存設置參數，下次啟動頁面顯示為本次設置的參數。?手動觸發：點擊一次后，觸發球動作一次。系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。

珠海雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

珠海雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元。控制器可實現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

珠海雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。
