肇慶手持式超聲波局部放電檢測儀測量模式點擊“TRIG”按鍵打開觸發參數設置菜單欄，單擊“觸發方式”對應的F4按鍵，可更改當前通道的觸發方式。觸發方式：選擇觸發的方式，觸發方式分為自動、正常和單次觸發。在默認情況下，手持式局放測試儀主機選擇“自動”模式，當手持式局放測試儀主機在一定時間內未檢測到觸發時，就強制其觸發。選擇“正常”模式，僅當手持式局放測試儀主機檢測到有效的觸發條件時才更新顯示波形。在用新波形替換原有波形之前，手持式局放測試儀主機將顯示原有波形。選擇“單次觸發”模式，手持式局放測試儀主機只有在次觸發后才顯示波形。當“觸發方式”選擇為“單次觸發”模式時，該通道顯示界面顯示為“Single”。當“觸發方式”選擇為“自動”或“正常”模式時，該通道顯示界面顯示為“continous”。四、測量程序使用手持式局放測試儀進行檢測時，使用一種傳感器進行檢測時，選擇通道1進行檢測，若需使用兩種傳感器檢測時，再使用通道2檢測。注意：檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。

高壓開關柜局放巡檢定位儀肇慶
<肇慶>天正華意電氣設備有限公司

肇慶手持式超聲波局部放電檢測儀?US設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值2mV）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值6mV）增益—設置US通道增益，系統采用自動增益控制調節，范圍為：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?測量模式—設置US測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?背景閾值—根據現場實際情況設置慮除閾值。圖5-7US設置圖?系統信息?設備型號—顯示當前設備的型號?設備編號—顯示當前設備編號?軟件版本號—顯示當前設備采用的軟件版本?序列號—顯示當前設備的軟件序列號圖5-8系統信息圖5.6UHF測量UHF有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【UHF】，按【UHF設置】鍵進入U(xiǎn)HF設置界面，在【測量模式】中選擇測量模式。按鍵進入相應的測量方式。?UHF—巡檢模式在【UHF設置】→【測量方式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有3種顯示圖：波形圖，PRPD圖，PRPS圖。在運行狀態下，按或鍵切換不同顯示圖，且三種顯示圖同步處理放電數據。?波形圖顯示當前測量數據波形，根據【UHF設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過或鍵可對波形幅值進行縮小或放大調節。圖5-9UHF波形圖?測量通道—顯示當前測量連接的通道。?測量模式—顯示當前選擇的測量模式。?同步方式—顯示當前選擇的同步方式，內同步、外同步、光同步。?運行狀態—顯示當前試驗的運行狀態，運行、停止。?USB—顯示當前USB接口有無接外接鼠標鍵盤或移動存儲設備。?日期時間—顯示當前的日期時間，年月日時分秒。?電池狀態—顯示當前電池電量的百分比。?測試背景—顯示被測儀器所在環境的信號。?峰值讀數—顯示數據的采樣峰值，用dBmW表示。?報警歷史—顯示38個周期內測得數值的大小。?歷史讀數—顯示38個周期內測得數值的值。

<肇慶>天正華意電氣設備有限公司
高壓開關柜局放巡檢定位儀肇慶

肇慶手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

<肇慶>天正華意電氣設備有限公司 高壓開關柜局放巡檢定位儀肇慶

肇慶手持式超聲波局部放電檢測儀 放電檢測：按放電檢測對應的F1鍵可循環選擇輸出的放電信號，根據檢測需要設置為需要的信號輸出類型。“TEV”輸出地電波信號。“USS”輸出超聲波信號。“UHF”輸出UHF信號。“CT‘輸出對地電流信號關閉：若檢測時只需使用一個通道時，可將另一個通道關閉。如關閉通道1（通道2）時，單擊“MENU”打開菜單欄，將當前通道選擇為CH1（CH2），若CH1（CH2）處于打開狀態則單擊CH1（CH2），該通道在顯示界面不顯示，處于關閉狀態。若想再次打開通道1（通道2），則將當前通道選擇為CH1（CH2），再次點擊CH1（CH2）可打開通道1（通道2）。2）設置：?jiǎn)螕簟霸O(shè)置”對應的F2鍵可打開當前選擇的通道設置選項。輸出電壓：設置待檢設備需要的傳感器是否需要輸出電壓。單擊”輸出電壓”對應的F1鍵可打開輸出電壓，再次單擊F1按鈕則關閉電壓。當打開輸出電壓時，顯示界面上的燈亮，當關閉輸出電壓時，顯示界面上的燈不亮。單位：切換該通道輸出放電量的單位，分別為mv、dB、dBmW、dBuV、dBmV。單擊“單位”對應的F2鍵可更改該通道檢測到的放電單位，該選項為循環選擇，根據放電檢測類型選擇合適的單位。讀數設置、放電次數及傳感器，在檢測時使用默認值即可，非專業人員請勿更改。交通燈：更改該通道交通燈顏色，可根據需要更改為合適的顏色。點擊交通燈所對應的F2按鍵，進入到交通燈顏色設置界面，交通燈顏色分別為綠色、黃色、紅色。，根據要更改的顏色雙擊所對應的按鍵。如更改“綠色”，則雙擊綠色對應的F1鍵，在彈出的對話框中單擊方向鍵進行更改.單擊上下左右鍵選擇數字，單擊方向鍵中間的回車鍵確定，設置完成后單擊處于顯示狀態的單位按鍵進行確定，該綠色的顏色設置則改為設置的數據。交通燈顯示的單位與之前設置的單位一致。設置過程中如想中斷設置，則單擊取消按鈕，該顏色則不改變。其他顏色的設置參照綠色顏色的設置即可。

<肇慶>天正華意電氣設備有限公司 高壓開關柜局放巡檢定位儀肇慶

肇慶手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請?jiān)敿?xì)閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當?shù)匾?guī)則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。

<肇慶>天正華意電氣設備有限公司

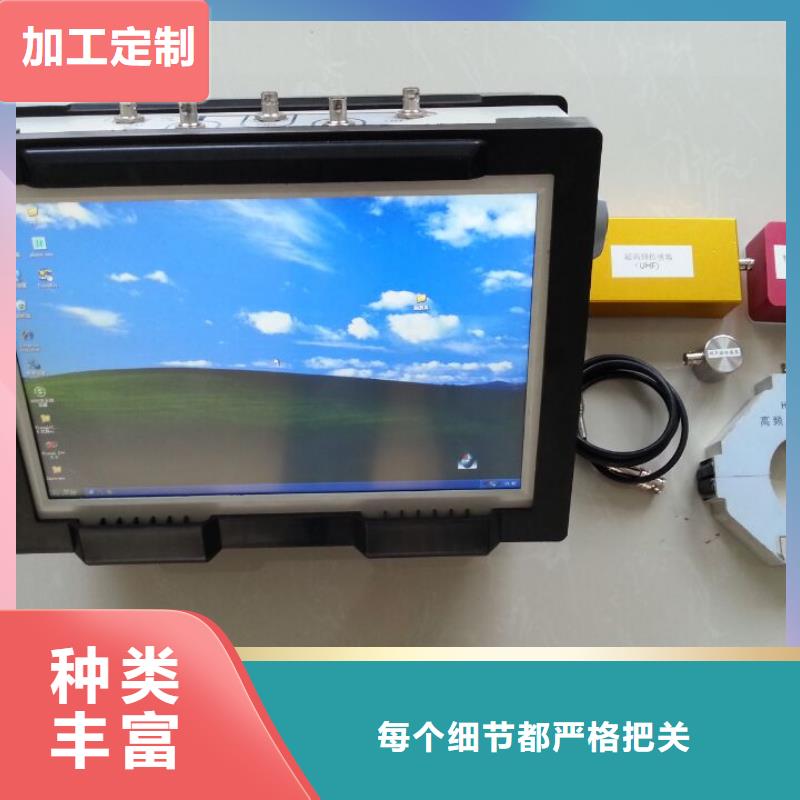

肇慶手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量?jī)煞N新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

<肇慶>天正華意電氣設備有限公司 高壓開關柜局放巡檢定位儀肇慶

肇慶手持式超聲波局部放電檢測儀生產報告試驗過程系統可自動生成試驗報告，執行菜單《試驗報告》-＞《生產報告》可以生產此次試驗的實驗報告。報告保存到對應的試驗所在的文件夾目錄下，可以對報告進行瀏覽、修改和打印。方便日后分析數據、查看數據。（如圖6.17所示）。圖6.176.9實時顯示點擊快捷菜單的，或在設置面板的可以改變顯示模式，各種模式的狀態如圖6.18-1.23圖6.18 直線顯示圖6.19 橢圓顯示圖6.20 正弦顯示圖6.21 三維PRPS顯示圖6.22 三維PRPD顯示6.9右擊菜單右擊菜單整合了一些常用的指令和菜單。調出方式在顯示區域點擊鼠標右鍵或長按觸摸屏即可調出右擊菜單（三維圖模式下三維圖區域不可調出。右擊菜單如圖6.23。圖6.23 右擊菜單6.10 通道的標定調出右擊菜單，并執行《單位》可出現如圖6.24子菜單，然后點擊《標定A通道》即可完成相應的標定，需要注意的是校準脈沖的pC值要和設置面板的標準脈沖值一樣圖6.24標定菜單6.10頻譜圖調出右擊菜單，并執行顯示模式可出現如圖6.25子菜單，然后點擊《頻譜圖》即可調出頻譜圖，需要注意的是頻譜圖的原數據來自調出右擊菜單時鼠標所在位置波形對應的通道，根據頻譜的波形也可區分原數據。頻譜來自于2048個通道連續數據數據中心點為預觸發所在位置。

<肇慶>天正華意電氣設備有限公司 高壓開關柜局放巡檢定位儀肇慶

肇慶手持式超聲波局部放電檢測儀 放電檢測：按放電檢測對應的F1鍵可循環選擇輸出的放電信號，根據檢測需要設置為需要的信號輸出類型。“TEV”輸出地電波信號。“USS”輸出超聲波信號。“UHF”輸出UHF信號。“CT‘輸出對地電流信號關閉：若檢測時只需使用一個通道時，可將另一個通道關閉。如關閉通道1（通道2）時，單擊“MENU”打開菜單欄，將當前通道選擇為CH1（CH2），若CH1（CH2）處于打開狀態則單擊CH1（CH2），該通道在顯示界面不顯示，處于關閉狀態。若想再次打開通道1（通道2），則將當前通道選擇為CH1（CH2），再次點擊CH1（CH2）可打開通道1（通道2）。2）設置：?jiǎn)螕簟霸O(shè)置”對應的F2鍵可打開當前選擇的通道設置選項。輸出電壓：設置待檢設備需要的傳感器是否需要輸出電壓。單擊”輸出電壓”對應的F1鍵可打開輸出電壓，再次單擊F1按鈕則關閉電壓。當打開輸出電壓時，顯示界面上的燈亮，當關閉輸出電壓時，顯示界面上的燈不亮。單位：切換該通道輸出放電量的單位，分別為mv、dB、dBmW、dBuV、dBmV。單擊“單位”對應的F2鍵可更改該通道檢測到的放電單位，該選項為循環選擇，根據放電檢測類型選擇合適的單位。讀數設置、放電次數及傳感器，在檢測時使用默認值即可，非專業人員請勿更改。交通燈：更改該通道交通燈顏色，可根據需要更改為合適的顏色。點擊交通燈所對應的F2按鍵，進入到交通燈顏色設置界面，交通燈顏色分別為綠色、黃色、紅色。，根據要更改的顏色雙擊所對應的按鍵。如更改“綠色”，則雙擊綠色對應的F1鍵，在彈出的對話框中單擊方向鍵進行更改.單擊上下左右鍵選擇數字，單擊方向鍵中間的回車鍵確定，設置完成后單擊處于顯示狀態的單位按鍵進行確定，該綠色的顏色設置則改為設置的數據。交通燈顯示的單位與之前設置的單位一致。設置過程中如想中斷設置，則單擊取消按鈕，該顏色則不改變。其他顏色的設置參照綠色顏色的設置即可。
