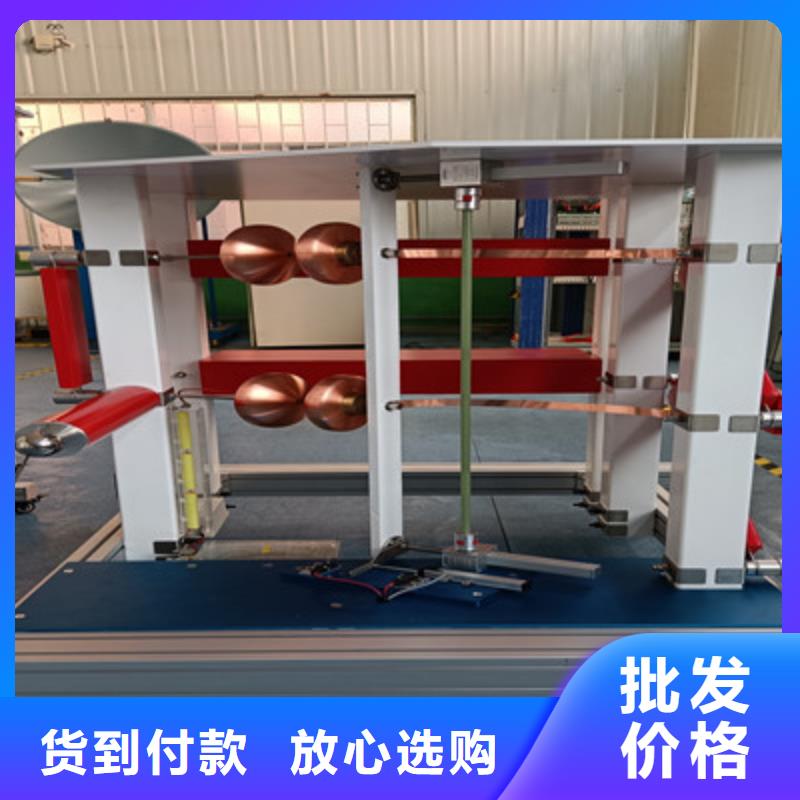

肇慶雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

肇慶雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。 接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態：當異常指示燈閃爍時說明有故障發生。設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

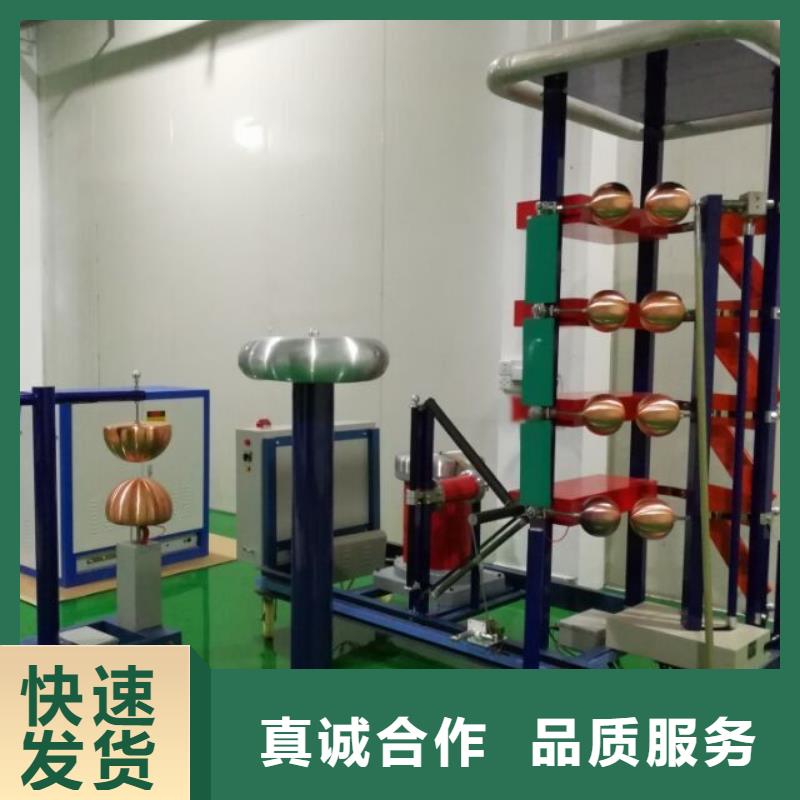

肇慶雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

肇慶雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數200kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1．概述3．控制系統的主要功能：手動控制及自算機控制。手動充電方式：手動調節電 ?同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。?標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；?過壓、過流保護，自動接地；?自動點火： 手動控制?緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。?4．系統結構系統結構示意圖如圖2：圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，所有底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。

肇慶雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

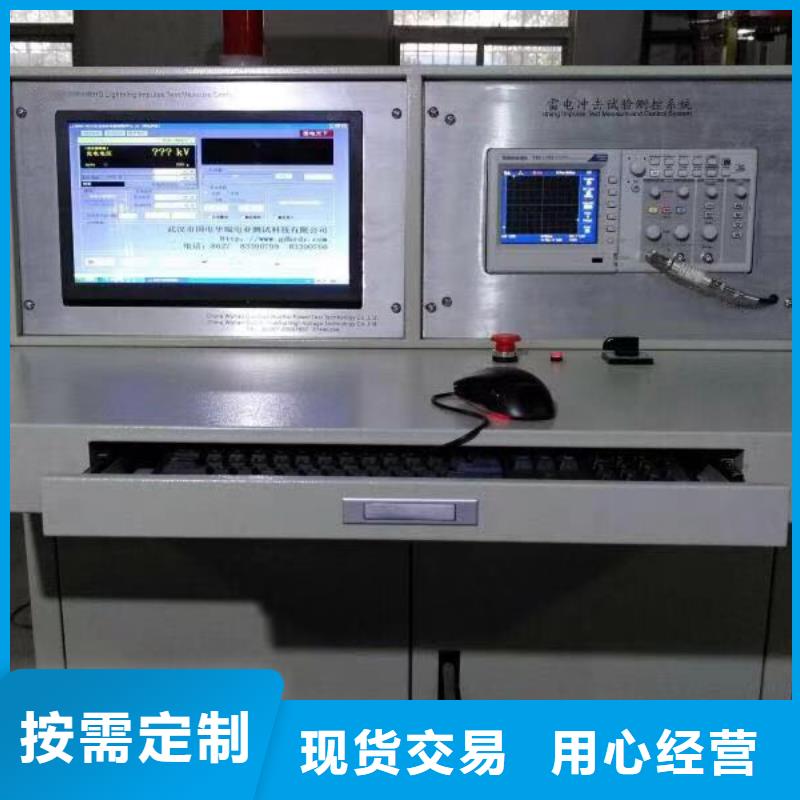

肇慶雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。

肇慶雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 高壓輸變電設備的絕緣與配合GB/T 16927.高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀ZBF 24001沖擊電壓試驗實施細則GB/T11920 電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。

肇慶雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

肇慶雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：

肇慶雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷，功能強大，科學嚴謹的數據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能：在線測量：與示波器相連接，分析沖擊電壓設備輸出到示波器的波形，并將分析結果和波形顯示在PC界面，同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打印；輔助功能：包括參數和注冊信息的備份，示波器的讀寫操作，數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序，如下圖所示，進入測量界面（如圖4-1），圖4-1 測量分析主界面在主頁面上包括4個部分，下拉菜單，操作快捷工具按鈕，波形顯示和信息狀態，下面分別進行介紹1.1.1.下拉菜單包括“參數設置”，“示波器”，“工具”和“退出”按鈕?參數設置：包括3個子菜單，用來設置系統參數，和實驗相關參數，使系統按照設定運行。?示波器：有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單（右圖）：主要是一些附加的處理波形和處理數據的功能，包括“數據庫處理”，保存波形，讀取示波器地址，讀入其他格式的數據文件，保存數據到Excel。?退出系統：點擊后系統退出。?右鍵菜單：在波形區域點擊鼠標右鍵，彈出右鍵菜單，主要可以對波形進行快速處理。1.1.2.工具欄：快速操作對波形的處理，及開始測試的控制（下圖）。1.1.3.波形顯示：占據整個屏幕90％以上的區域。可以顯示波形參數，可以進行類似于示波器的測量分析操作。1.1.4.狀態欄：顯示系統運行的狀態，以及保存數據的路徑。1.2.參數設置： 1.2.1.試驗參數：快捷鍵F1，設置與試驗相關的參數，圖4-2所示，包括“基本信息”嗎、和“試驗參數設置”兩部分。
