湛江熱繼電器測試儀簡介：繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器，

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江

湛江熱繼電器測試儀如果儲氣瓶內部壓力低于0.7MPa，請及時充氣。2、可以調節進氣閥和出氣閥控制校準速度。5.3.6 接點一（閉鎖）校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.7 接點二（報警）校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點二降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.8 接點一接點二同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’和‘接點二降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江

湛江熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江
<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江

湛江熱繼電器測試儀試驗中儀器測試值是相對壓力值嗎？如何測試壓力值密度繼電器？答：本校驗儀測試的壓力值為相對壓力值，當被校驗的密度繼電器其報警值、閉鎖值及壓力指示值用壓力值表示時，應把壓力值（MPa）減去0.1MPa轉化為相對壓力值。例如ABB公司的LTBl45D型SF6斷路器(110KV)，其密度繼電器報警值和閉鎖值用壓力值表示，分別為0.45±0.01MPa和0.43±0.01MPa，則對應的報警值和閉鎖值的相對壓力值分別為0.35±0.01MPa和0.33±0.01MPa。8.5、儀器如何充電？如何延長電池使用壽命？答：1、儀器內置充電器、充電指示燈及過充保護，通過220VAC±10％，儀器充足后，充電指示燈熄滅，一般電池充足后可連續5小時以上；2、電池是化學物品，長時間存放時，要求充足電，電池使用完后請及時充電，否則極易造成電池使用壽命大大縮短。8.6、允許誤差大小和溫度有關系嗎？答：允許偏差受溫度影響，因為密度繼電器一般為波紋管式壓力類儀表，其精度（或誤差）與環境溫度有關。計算公式（國標JB1226-99，JB1227-99）如下：

湛江熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江

湛江熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江

湛江熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的１端接至被試相(如A相)，儀器的2端接地或檢漏繼電器的外殼，打開儀器電源，此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值，根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值，如電壓是120V時，若電阻表所示不是2KΩ可調節6至2KΩ，如電壓是380V時調節6至3.5KΩ，電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后，按下試驗開關，此時電阻表自動自保退出自動測量狀態，該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后，電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后，把電阻器調至動作電阻的2倍，按下試驗開關，此時合閘供電時應不能合閘，說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線，按下儀器的電源開關，調節可調電阻(觀察電阻表)至，按下試驗開關檢漏繼電器應不動作，緩慢左轉可調電阻旋鈕直至保護動作，彈起試驗開關，此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值，如顯示的電阻值與實際的電壓等級相對應，

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江
<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江

湛江熱繼電器測試儀如圖所示：2.3 安裝完成會彈出安裝成功窗口（如圖）將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號，這時就會出現上面顯示的“有效端口號”無法使用的情況，下面介紹改變端口號的方法。打開我的電腦屬性，在硬件里打開設備管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口（如圖）打開“端口設置”中高級選項。如圖所示：在高級設置的左下角有一個COM端口號設置選項，可以選擇1～256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。校驗用氣源：因安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（在專業充氣點充氣，如無專業充氣條件就自行充氣）！

<湛江>天正華意電氣設備有限公司 開關低電壓測試儀湛江 <湛江>天正華意電氣設備有限公司

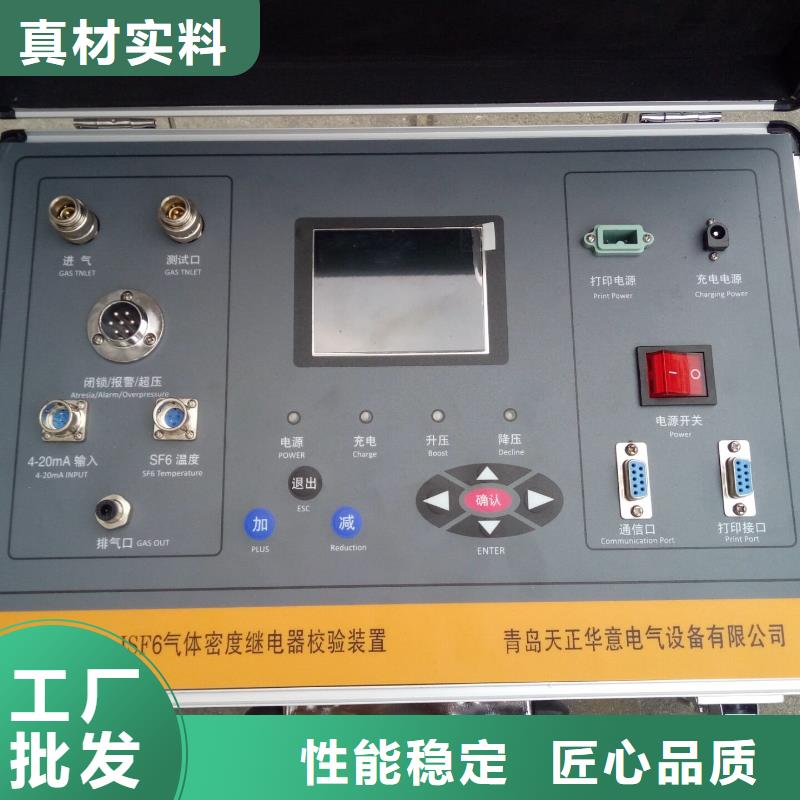

湛江熱繼電器測試儀感謝您使用我公司的產品，智能型SF6氣體密度繼電器校驗儀是本公司獨立開發研制的高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器及壓力表的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能通過USB通訊接口上傳試驗數據到計算機，同時可用U盤拷貝試驗數據并自動打印試驗數據且自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。請用戶在使用之前仔細閱讀使用說明書并按步驟操作。概 述 ?進行密度繼電器校驗的必要性SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行?，F場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。

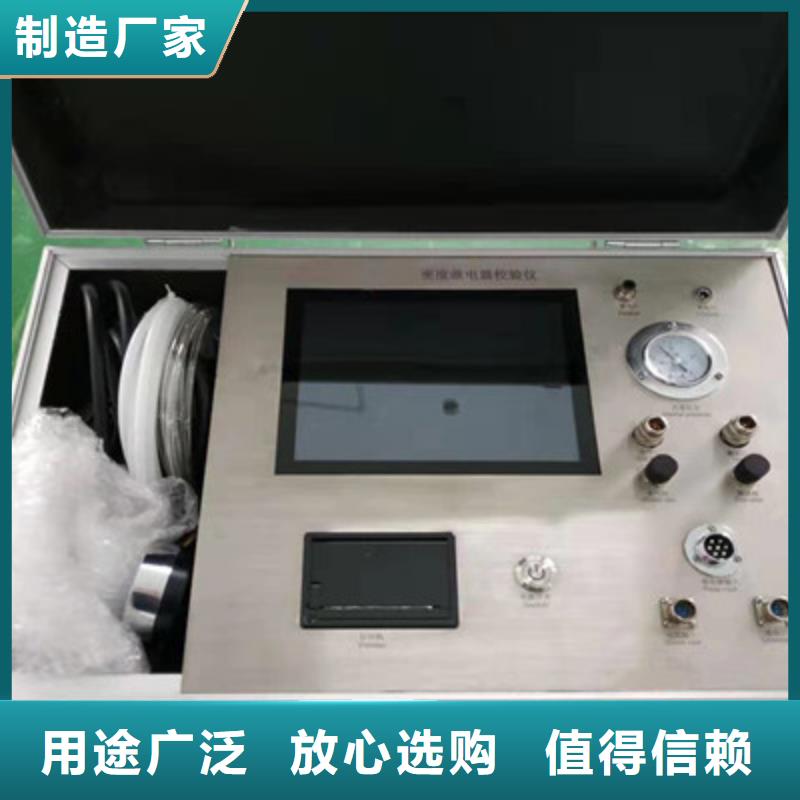

?湛江熱繼電器測試儀智能型密度繼電器校驗儀功能特點：1．密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2．配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4．所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5．漢字報表式打印測試結果，并對試驗結果進行智能分析。6．USB通訊接口可上傳測試數據到計算機及USB拷貝接口可用U盤直接拷貝測試數據，同時能存儲100次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8． 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9． 校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。10．具有在線修改系統時鐘的功能。11．具有在線修改系統壓力功能，可以現場修正。12．核心元器件采用原裝進口元件，性能可靠。13．能同時測試一組報警信號、二組閉鎖信號。
