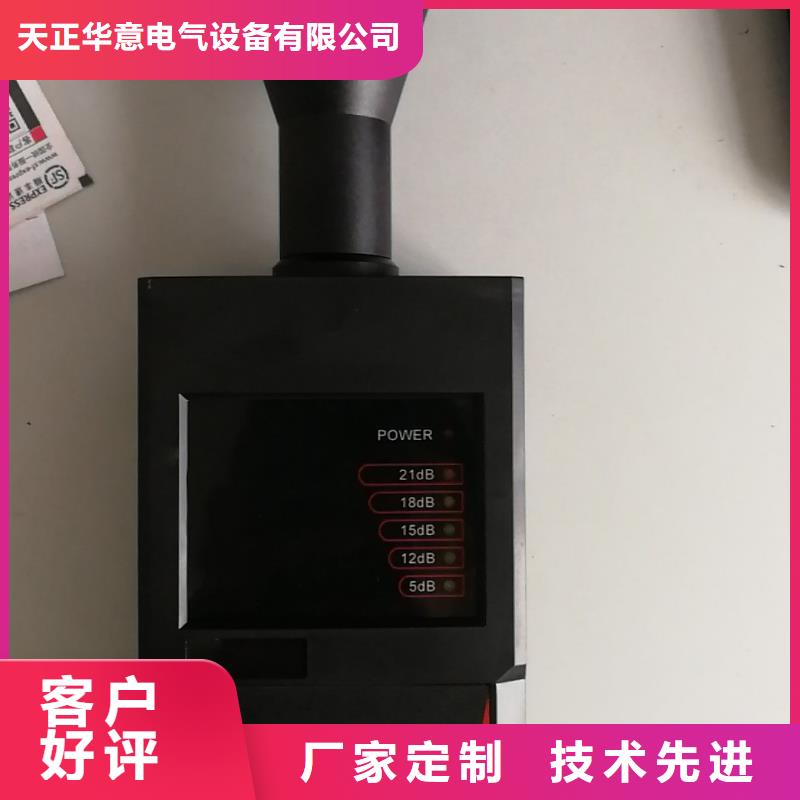

漳州手持式超聲波局部放電檢測儀采用標準本手持式局放測試儀（TH-9003）的設計采用以下標準：GB/T 7354-2003局部放電測量；GB 4793.1-2007 測量、控制和實驗室用電氣設備的要求 第1部分：通用要求；GB/T 2423.8-1995 電工電子產品基本環境試驗規程；GB 2900電工名詞術語；GB/T 16927 高電壓試驗技術；DL/T 356-2010局部放電測量儀校準規范；DL/T 417-2006電力設備局部放電現場測量導則；IEC1000電磁兼容性。二、操作注意1、使用儀器之前，請仔細閱讀本使用說明書。2、在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確。3、檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。4、在儀器使用過程中，設備需輕拿輕放，避免磕碰。5、實驗完畢后，請及時關閉電源并對主機進行充電。三、概 述TH-9003手持式局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、性和有效性。TH-9003手持式局放測試儀由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。

漳州手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

漳州手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當?shù)匾?guī)則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。

漳州手持式超聲波局部放電檢測儀?US設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值2mV）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值6mV）增益—設置US通道增益，系統采用自動增益控制調節，范圍為：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?測量模式—設置US測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?背景閾值—根據現場實際情況設置慮除閾值。圖5-7US設置圖?系統信息?設備型號—顯示當前設備的型號?設備編號—顯示當前設備編號?軟件版本號—顯示當前設備采用的軟件版本?序列號—顯示當前設備的軟件序列號圖5-8系統信息圖5.6UHF測量UHF有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【UHF】，按【UHF設置】鍵進入UHF設置界面，在【測量模式】中選擇測量模式。按鍵進入相應的測量方式。?UHF—巡檢模式在【UHF設置】→【測量方式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有3種顯示圖：波形圖，PRPD圖，PRPS圖。在運行狀態下，按或鍵切換不同顯示圖，且三種顯示圖同步處理放電數據。?波形圖顯示當前測量數據波形，根據【UHF設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過或鍵可對波形幅值進行縮小或放大調節。圖5-9UHF波形圖?測量通道—顯示當前測量連接的通道。?測量模式—顯示當前選擇的測量模式。?同步方式—顯示當前選擇的同步方式，內同步、外同步、光同步。?運行狀態—顯示當前試驗的運行狀態，運行、停止。?USB—顯示當前USB接口有無接外接鼠標鍵盤或移動存儲設備。?日期時間—顯示當前的日期時間，年月日時分秒。?電池狀態—顯示當前電池電量的百分比。?測試背景—顯示被測儀器所在環境的信號。?峰值讀數—顯示數據的采樣峰值，用dBmW表示。?報警歷史—顯示38個周期內測得數值的大小。?歷史讀數—顯示38個周期內測得數值的值。

漳州手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

漳州手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

漳州手持式超聲波局部放電檢測儀 非接觸超聲法將傳感器放在設備外殼縫隙處，適用于高壓開關柜、環網柜的局放檢測，能有效檢出氣體雜質，技術參數：檢測頻率：中心頻率40kHz；測量范圍：0～80dBμV；靈敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超聲法a）、接觸式超聲傳感器將傳感器貼在外殼表面，適用于GIS、變壓器、全絕緣開關柜（環網柜）的局放檢測，能有效檢出固體絕緣缺陷，技術參數：檢測頻率：20～200kHz；測量范圍：0-30mV；靈敏度：≤5 Pc。b）、非接觸式超聲傳感器將非接觸式超聲傳感器正對開關柜，等電氣設備的的縫隙處，可有效檢測出開關柜等非封閉設備的絕緣缺陷；諧振頻率：40kHz；動態范圍：-6～80dBuV。2.3.4 UHF超高頻法將傳感器置于盆式絕緣子處，適用于GIS、HGIS局放檢測技術參數：檢測頻率：300～1500MHz；靈敏度：≤1PC（實驗室環境）。2.3.5 暫態地電壓（TEV）法將傳感器貼在開關柜外殼表面，適用于高壓開關柜（環網柜）的局放檢測，技術參數：信號采集：電容耦合；頻率范圍：3～100MHz；測量范圍：0～60dB/mV；靈敏度：1mV。
