漳州交流采樣現場校驗儀當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據菜單中提示按相應的數字鍵粗調或細調頻率值。按第四次【↑】鍵后頁面顯示為：開機默認相位為0°，操作方法同上。當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調相位值。按第五次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電流值。按第六次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電壓值。指示儀表校表舉例：例1、校一塊0—7.5A，15分格直流電流表1、把被校表與本裝置后端的直流輸出連接，看主菜單選擇相應的校驗方式，按數字鍵【8】進入直流電流表校驗； 2、看子菜單顯示，選擇電流量程10A，按【↑】鍵將光標移至額定電流欄，按數字鍵【7】額定電流欄變為10A；（如圖所示）（進入直流后按【↓】鍵返回主菜單；）3、鍵入參數、分格：按【參數】鍵，光標移至被檢表額定電流欄按數字鍵【7】【 ? 】【5】【參數】鍵確認，完成被校表額定電流量程置入；按【分格】鍵光標移至總分格數欄，這時按數字鍵【1】【5】【分格】鍵確認，光標移至“分格”按【分格】鍵完成被校表各項參數置入；

漳州交流采樣現場校驗儀交流采樣器檢定在圖26界面中，設置完所有參數和檢定點后，按屏幕下方的“開始”鍵（如果出現錯誤提示，可重新輸入正確值再按“開始”鍵。注意：所選方案中的負荷點與接線方式是否符合。）顯示如圖28所示。圖中“標準值”是指內置標準測得的一次電量實際值（如果未設定一次值，則測得值為二次值）；“指示值”是指被檢交流采樣器在該檢定點的理論指示值；“誤差”是指引用誤差，以百分數表示。裝置將根據所輸入的信息和選定好的檢定點，自動切換接線方式；檔位量程并自動升到選定好的個檢定點。此時，可用屏幕下方的步進鍵（例如“1％”或“0.1Hz”等，由電量類型決定）調節輸出電量，使被檢交流采樣器讀數等于圖中的“指示值”，按“0K”鍵，則顯示此點誤差。然后，裝置將輸出電量自動定在第二個檢定點附近，用屏幕下方的步進鍵調節輸出電量，使被檢交流采樣器讀數等于“指示值”，按“0K”鍵，則顯示第二個檢定點誤差。依次類推，完成全部選定好的檢定點測量后，可通過“”、“”鍵查看各檢定點的誤差。圖28中“上升”鍵表示輸出電量調節處于步進上升狀態，按此鍵則“上升”變為“下降”，表示輸出電量調節處于下降狀態，上升下降可來回切換。各檢定點檢定完后，屏幕左下出現“存儲”鍵。按“存儲”鍵屏幕要求輸入“表號”和“檢測時間”。輸入“表號”和“時間”后按“0K”鍵，數據存入裝置內的“非易失存儲器”中，以備隨時查看和上傳計算機。若不想存儲此次檢定數據，按“返回”鍵即可。

漳州交流采樣現場校驗儀在以往的配電變壓器運行管理中，調整線路偏相與用電參數檢測等問題，都是靠人工定期去配電室（變壓器臺區）察看記錄三相電流的大小，以此作為調整負荷及變壓器運行管理的依據。由于用電的不統一性，每條線路的用電負荷單憑一次、二次的察看，不能真正確定它們的大小，這樣就很難將三相負荷調整平衡。三相電流平衡分析儀可以24小時全天候對三相電流、電壓、有功、無功、功率因數跟蹤監測，并將其存入隨機U盤中，根據需要可隨時將U盤取回，由計算機上位機軟件將數據讀出來，并計算出三相不平衡率，且能自動將三相電流、電壓、有功、無功、三相不平衡率以曲線形式直觀地表示出來，從而為調整負荷及變壓器運行管理，有效降低線損，提供科學的依據。 該儀器的電流測量采用鉗形電流互感器，安裝拆卸十分方便，這樣就可以在各個配電室（變壓器臺區）間巡回監測，既提高了工作質量，又提高工作效率，是農電管理不可缺少的好助手。

漳州交流采樣現場校驗儀使用方法6.1開 機將電源線插頭正確地插入額定的電源（220V±5％ 50HZ±5％）后，按下前面板的電源開關，這時儀器“嘟…“的一聲，顯示器顯示如前面板圖所示，稍后儀器進入電壓電流測量工作狀態，本儀器操作界面的基本組成見圖6.2主菜單開機穩定以后，在儀表上按【主菜單】鍵，“嘟…”的一聲，屏幕顯示主菜單窗口。此時窗口中有一個閃爍的“_”光標停在剛返回的菜單上，通過按【＜】、【＞】、【∧】、【∨】鍵，將光標移到所選擇的功能下面，再按【確認】鍵即可選擇指定的測量功能，同時進入到相應的功能界面，而如圖（4）所示，主菜單包括基本參數測量、諧波失真度測量和系統參數設置三個功能塊。6.3基本參數的設置進入測量功能后，可以看到各界面有一個測量參數監視區。U為電壓、I為電流、ф為相位、P為有功功率、Pf為功率因數、Frq為頻率。按【＜＜】鍵進入對應位置的設置參數。參數設置區，提示當前設置項目，具體方法見下面詳細說明。在進行測量之前，用戶需觀察界面上的參數是否符合被測信號的要求，若不符合則均需要進行相關參數的設置。6.3.1電壓、電流量程設置：設置時用按對應位置的【＜＜】 鍵進入“電壓量程（U：100V）”處，在按一次【＜＜】 鍵進入電流量程（I：5.0A），在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。有功功率，無功功率切換：按數字鍵0設置為有功功率，功率顯示為“P”；按數字鍵1設置為無功功率，功率顯示為“Q”6.3.2 接線方式設置設置時用按對應位置的【＜＜】 鍵進入“接線方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。6.3.3 顯示方式的設置“顯示方式”有：百分數、實際值、矢量圖顯示。設置時用按對應位置的【＜＜】 鍵進入“顯示方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。

漳州交流采樣現場校驗儀工作原理三相交流采樣在線校驗儀原理框圖見插圖從原理圖看出，儀表首先把電壓、電流信號轉換成標準信號，高速A/D轉換器在單片機的控制下同步對電壓、電流標準信號采樣，并同時采樣信號的頻率及相位，由計算機內部計算出實測電壓、電流、有功功率、無功功率、頻率、相位、功率因數等各參量，并顯示測量結果。5. 面 板5.1.前面板三相交流采樣在線校驗儀面板由一塊LCD顯示屏，功能鍵【＜＜】、方向鍵和數字鍵、【確認】、【復位】及電源開關組成。接線端由三相交流電壓輸入端（由黃、綠、紅、黑四端鈕組成）三相交流電流輸入端，鉗夾輸入端，電源輸入連線，保險絲座（1A保險絲），RS－232接口（九針）。

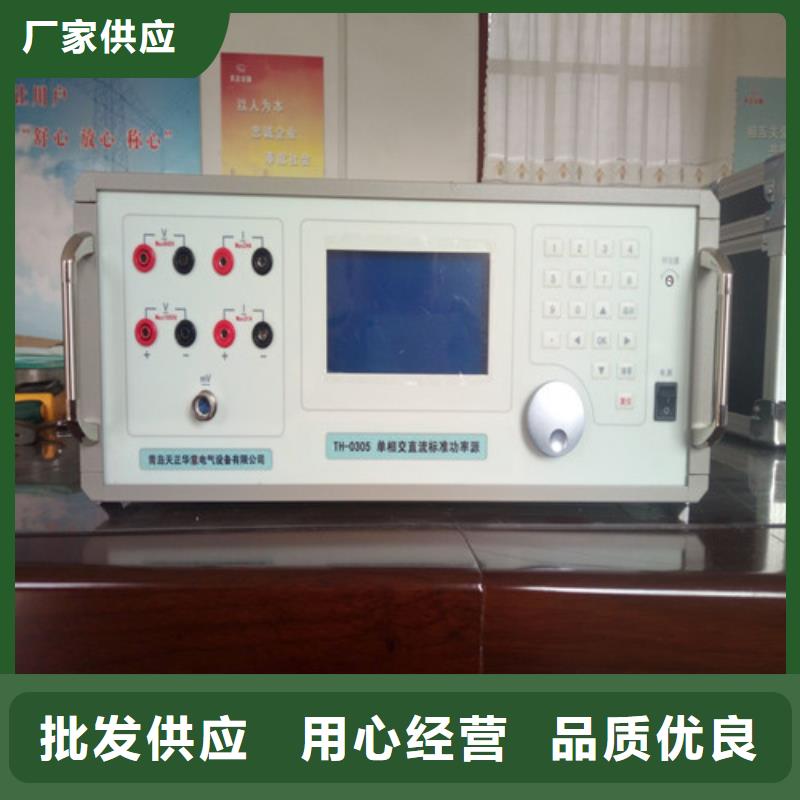

漳州交流采樣現場校驗儀 三相交直流標準源，是根據標準和規程而設計的一種檢定裝置，不需要外配標準表，可對0.5級以下單、三相交/直流電壓表，交/直流電流表，功率表進行自動或手動校驗，此外還可以對頻率表、相位表、功率因素表、變送器、電力負荷變量器、功率繼電器進行校驗檢定。二、本校驗儀技術指標符合：JJG597—05交流電能表檢定裝置規程SD 111—83交流儀表檢定裝置校驗規程SD 112—83直流儀表檢定裝置校驗規程三、主要特點：1、數字調頻、調相、調幅、智能化設計、操作由鍵盤控制；2、電壓、電流輸出具有恒壓、恒流特性，定頻、定相功能；3、多功能標準表具有功率、電能、交/直流電壓、交/直流電流標準；4、直流輸出與交流輸出分開；5、輸出電壓短路、輸出電流開路具有自動保護功能，并有聲光提示；6、背光式液晶顯示直觀明了；7、采用編程方式電表進行檢驗，直接顯示誤差并打印測試結果；8、具有除電能表外的軟件修正標準表功能。四、主要技術指標：1、輸出電壓檔：30V、100V、200V、400V、600V調節細度為0.01％，各檔有20％余量；2、輸出電流檔：0.1A、0.5A、1A、2.5A、5A、10A、20A調節細度為0.01％，各檔有20％余量；3、輸出頻率范圍：45—65Hz，調節細度0.01Hz；4、輸出相位調節：0—360°，調節細度0.1°；5、相角對稱度：三相四線電壓120°±0.5°、三相三線電壓60°±0.5°、電流120°±1°；6、輸出波形失真度：電壓、電流波形失真度＜0.5％；7、直流電壓與交流電壓相同并增加直流75mv檔；8、直流電流與交流電流相同并增加直流1mA檔；9、輸出直流電壓、電流紋波為≤1％；10、輸出電壓、電流、功率穩定度為0.02％/2（分鐘）；11、輸出電壓、電流表準確度0.1％；12、輸出電壓、電流每相額定容量為20VA，輸出直流電壓、電流額定容量為15VA；13、供電電源：220V±10％、50Hz±1％線路無突變負載；14、工作環境溫度：-5℃—35℃、濕度為85％，無腐蝕性氣體；15、體積：長350×寬430×高190（mm）；16、重量：25Kg

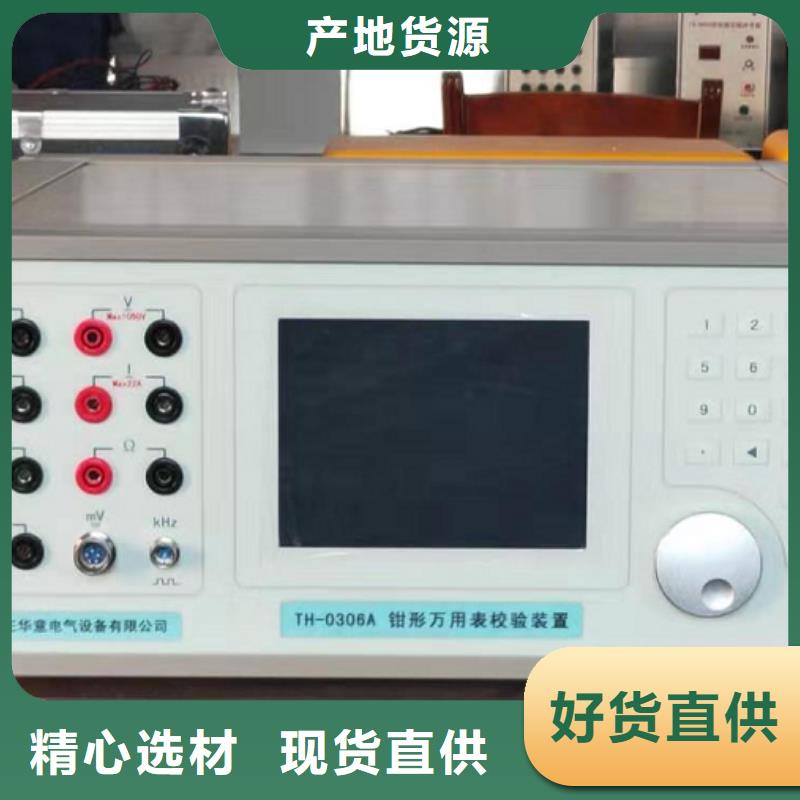

漳州交流采樣現場校驗儀 注意事項：1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2、本儀器輸出電壓達1000V，操作時應注意人身。3、本儀器不宜在相對濕度大于80％的環境中工作，供電電源質量將影響輸出穩定度。4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。5、關機前，請切斷所有輸出。1、概述TH30系列多功能鉗形表校準儀是一種LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.1級，交流0.2級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(0Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用“按位”調節，也可采用“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。2、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。
