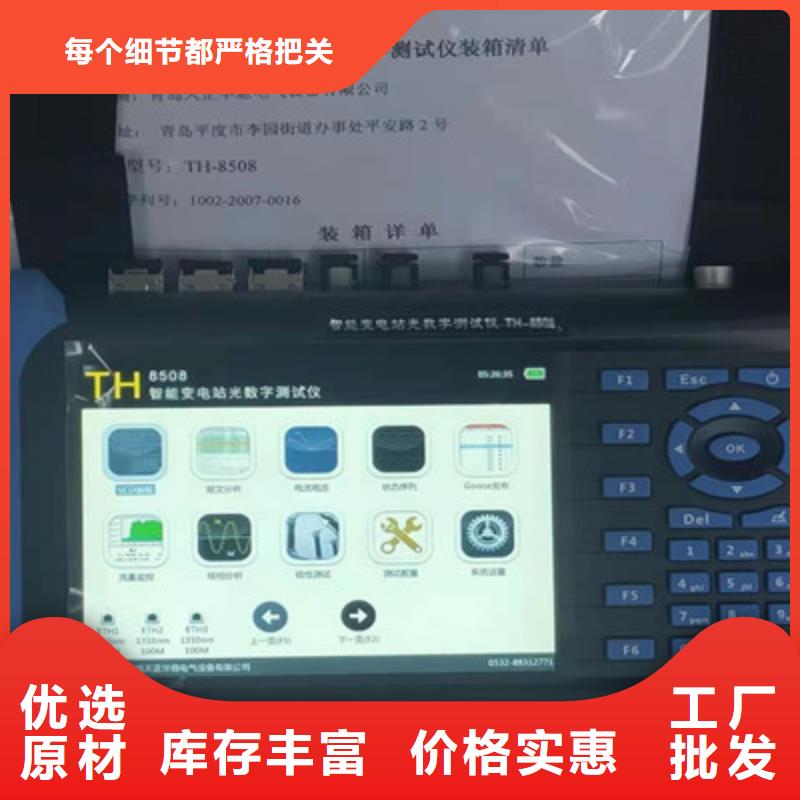

張掖手持式光數字測試儀 報文分析2.2.1 偵聽報文偵聽/停止偵聽啟動/停止報文偵聽程序；信息流量選中報文的屬性參數詳細值，并與SCD進行匹配，檢測并標記非匹配項；監視啟動對選中報文的監視，包括波形、幅值、狀態變位、相位、頻率、諧波、統計（丟幀、離散度等）、異常、抓包分析等；過濾偵聽參數設置，包括過濾光口、報文類型等；導至發送將選中的報文導入到測試配置中，并定義為發送報文；設置對報文監視的參數設置，包括顯示一次值/二次值，是否重新采樣，相位參考通道，額定延時通道等設置。換行/頁方向鍵（上、下鍵換行，左、右鍵換頁）2.2.2 報文信息查看選中報文控制塊的詳細屬性參數值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文2.2.3 報文監視2.2.3.1 SV報文波形切換到通道波形監視畫面；上下鍵，選擇通道；左右鍵，翻頁；波形組成：（刷新頻率 1s）波形曲線通道描述幅值（一次值或二次值，可設）相位（參考相可設）頻率無效位（IEC61850-9-2）檢修位（IEC61850-9-2）諧波切換到通道諧波分析畫面；統計切換到SV報文幀數、丟幀次數、均勻性（離散度）統計畫面；告警切換到異常幀告警信息列表界面。設置彈出SV報文的相位參考通道與變比等參數設置界面。單通道諧波含量分析0-10次諧波有效值、頻率、含量分析。SV報文離散度統計分析統計累計幀數、丟幀次數、連續兩幀之間的/小時間間隔，并按找均勻性區間分布統計落在每個區間的幀數及百分比。異常幀告警列表對SV報文的丟幀、品質異常（檢修位、無效位等）、均勻性異常、同步位變化、Goose變位、發送機制異常等進行自動告警。

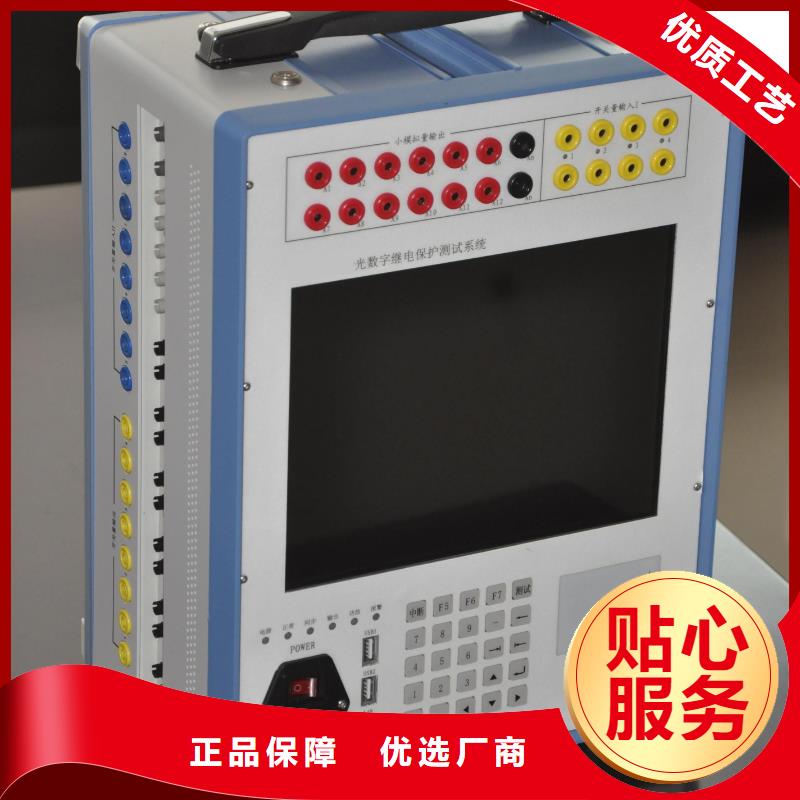

張掖手持式光數字測試儀4英寸大屏幕800×600高亮真彩LED工業用液晶屏；筆記本電腦專用觸控板；精心設計的專有設計觸摸鍵盤；USB接口2個，可外接鍵盤、鼠標、U盤等USB設備。3.12 輸入電源輸入電壓范圍：165VAC~265VAC 200VDC~360VDC；標準輸入電壓：220VAC 50HZ電流：0.5A（Max）。3.13 箱體尺寸與重量全鋁合金擠壓型材標準機箱280×363.5×175mm（W×H×D）；重量：約9kg 。4、測試軟件功能 光數字繼電保護測試儀和傳統模擬輸出繼保儀測試方法相同，主要的區別是和保護裝置的信息交互接口發生了變化。配套測試軟件仍是我公司模擬輸出繼保儀的測試軟件HD_DPTS，功能強大、成熟可靠、使用方便。軟件界面及其操作方法不變，測試時需先對SMV及GOOSE 接口進行數字保護試驗配置，便能方便地完成所有測試項目。提供了針對數字保護測試特殊需要而精心設計的特色功能：1、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收相關IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。2、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；3、SMV報文均勻性偏差模擬測試功能；4、測試中斷期間的SMV及GOOSE報文鏈路保持功能；5、PCAP網絡報文文件SMV采樣數據故障回放功能

張掖手持式光數字測試儀：軟件操作您可以通過本章節了解 TH-8508系列產品的軟件特性、基本設置及操作方法。附錄Ⅰ：數字化/智能變電站名詞附錄Ⅱ：青島天正華意電氣設備有限公司的聯絡信息提示符號為了能夠確保您正確的使用 TH-8508智能變電站光數字測試儀，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含義。警告：提醒您在進行某一項工作時要注意您本身的。小心：提醒您在進行某一項工作時要注意勿傷害到產品。重要：此符號標示您必須要遵照手冊所描述之方式完成某一項或多項軟硬件的操作或設置。注意：提供有助于完成某項工作的訣竅和其他額外的信息哪里可以找到更多的產品信息您可以通過以下幾種方式獲取您所使用的青島天正華意電氣設備有限公司產品信息以及軟硬件更新信息等：TH-8508智能變電站光數字測試儀您可以到青島天正華意電氣設備有限公司取得所有關于軟硬件產品的各項信息。1、其他文件在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也可能會夾帶有其他的文件，如產品保證單據等。電子信息產品污染控制標示：圖中之數字為產品之環保使用期限。僅指電子信息產品中含有的有毒有害物質或元素不致發生外泄或突變從而對環境造成污染或對人身、財產造成嚴重損害的期限。有毒有害物質或元素的名稱及含量說明標示：部件名稱有害物質或元素鉛(Pb)汞(Hg)鎘(Cd)六價鉻(Cr(VI))多溴聯苯(PBB)多溴二苯醚(PBDE)印刷電路板及電子組件×○○○○○外部信號連接頭及線材×○○○○○鋰電池— 表示該有毒有害物質在該部件所有均質材料中的含量均在SJ/T 11363-2006標準規定的限量要求以下。× — 表示該有有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T 11363-2006標準規定的限量要求。備注：此產品所標示之環保使用期限，系指在一般正常使用狀況下。

張掖手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

張掖手持式光數字測試儀內置1G高速采樣錄波模塊（規程要求：采用采樣速率1G的示波器或波形記錄儀），保證電流電壓響應時間、電流電壓同步性、電流電壓合閘角、開關量一致性測試的正確性；采用錄波方式、展顯狀態發生突變波形，通過分析計算得出結果；波形導出格式為JPG。內置高精度時間模塊，保證毫秒計時間測量的正確性。交直流電流同通道、交直流電壓同通道測量。獨特的跟頻技術，不同頻率的六路電流、六路電壓同時測量，保證電流、電壓的幅頻特性測量的正確性。同時測量電流、電壓的有效值、峰峰值（紋波）、基波值、直流分量、諧波含量。電流、電壓全自動換檔(進行檢定時根據檢測點指定檔位。裝置具有完善的過壓、過流硬件保護功能，避免錯誤操作損壞裝置、保證裝置運行的可靠性。系統能全自動控制繼電保護測試儀輸出，檢測新規程要求的所有項目的時間大約為40分鐘，檢定交流采樣測量裝置大約為15分鐘。1.1 THU66繼電保護測試儀智能檢定裝置前面板1.2

張掖手持式光數字測試儀 測試配置按下圖所示，設置測試用例：測試模式——Goose發出硬開入接回響應時間測試勾選“開出量1或2”，設置默認狀態及變位時刻（翻轉時間），并下拉選擇接回的硬開入（A或B），作為測試分析判據。設置測試次數及間隔時間，開始測試。測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.2 模式二：硬開出接點開出—Goose訂閱測量智能終端開入采集回路響應時間。TH-8508給智能終端開入遙信，測量智能終端收到硬接點開入與發出Goose報文的時間差。應＜10ms(不含消抖時間)。測試設置：1、報文配置選取相應保護裝置訂閱的斷路器分/合位置Goose報文（或智能裝置發布的斷路器分/合位置Goose報文），添加到系統設置的Goose訂閱組中；將Goose報文中的斷路器分/合通道關聯到變量“開入E”；確保變量“開出1或2”沒有在Goose發布報文中被關聯；2、測試配置選擇“硬開出發出Goose接回響應時間測試”模式；在“開出量設置（硬開出變位通道設置）”中使能測變量開出1—對應斷路器分/合位置；在“測試儀自接回”列的單元格，下拉選擇實際接線的硬開入接點A；在“Goose訂閱接回”列的單元格，下拉選擇Goose訂閱報文中關聯到斷路器分/合位置通道的變量“開入E”；設置好測試次數、測試間隔時間以及被測裝置的硬開入消抖時間值；開始測試；測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。

張掖手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。
