張掖變壓器變比測試儀提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

<張掖>天正華意電氣設備有限公司

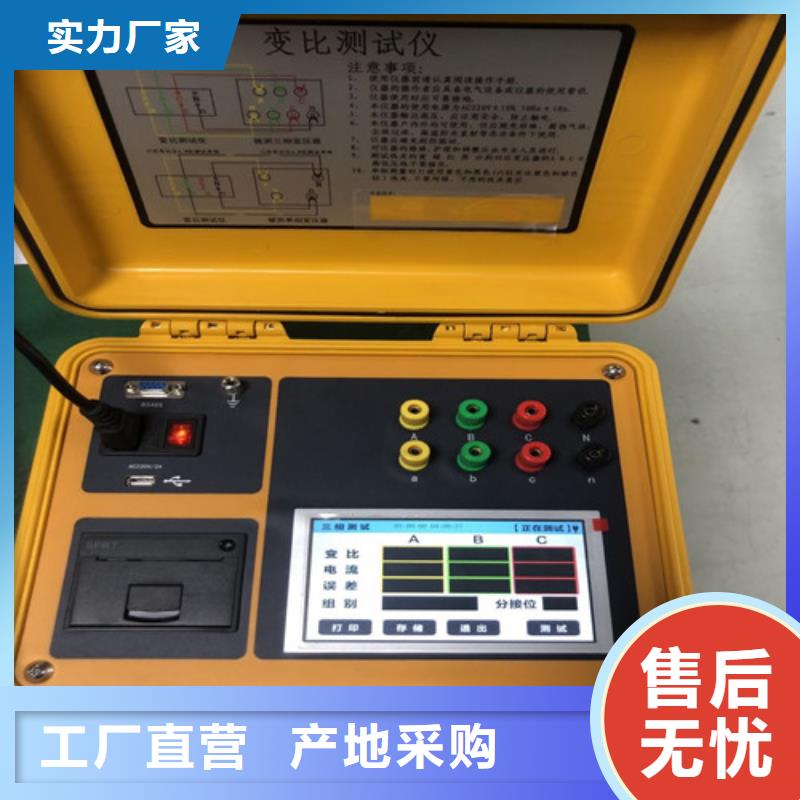

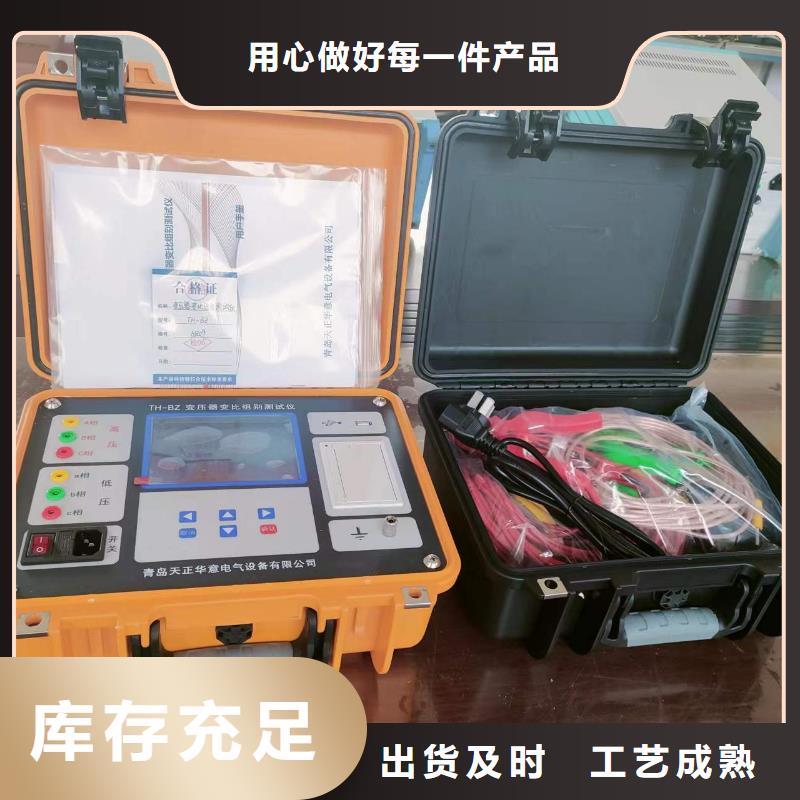

張掖變壓器變比測試儀功能模塊 說明高壓測試端 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。低壓測試端 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。功能模塊 說明電源開關 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。電源接口 AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。接地端子 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。打印機 打印測試結果。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。

張掖變壓器直流電阻消磁測試儀-變壓器直流電阻消磁測試儀出貨快

張掖變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

張掖變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻消磁測試儀-變壓器直流電阻消磁測試儀出貨快

張掖變壓器變比測試儀提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻消磁測試儀-變壓器直流電阻消磁測試儀出貨快

張掖變壓器變比測試儀主要功能與特點：1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。2.可自動測量三相、單相變壓器變比，并可計算變比誤差。3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。11.可支持藍牙或串口打印機現場打印記錄。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻消磁測試儀-變壓器直流電阻消磁測試儀出貨快

張掖變壓器變比測試儀編號 說明試品編號 設置本次試驗的試品編號。額定高壓額定低壓 設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接 設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。聯結組別 設置所測試品的聯結方式和聯結組別。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如編號 說明聯結組別 果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。測量方式 選擇不同的測量方式。三相變比：根據設定的高、低壓聯結方式和組別，三相同時測量變比。組別測試：只測量聯結組別。三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量。小提示：此功能方便只針對某一相進行測量、檢測，節約時間。2 二級操作目錄，對應一級操作目錄的設置參數，通過“上下”鍵修改參數。小提示：光標在二級操作目錄下，可按“確認”或“取消”鍵將光標快速跳轉到一級操作目錄。 3 對所選功能的解釋說明。4 光標在此處時，按“確認”鍵啟動測量。

<張掖>天正華意電氣設備有限公司

張掖變壓器變比測試儀多功能變比測試儀 是我公司自主研發的新一代智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。該儀器內部采用程控信號源，可輸出單相、兩相或三相標準正玄波信號或高頻信號，輸出相位頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。

張掖變壓器直流電阻消磁測試儀-變壓器直流電阻消磁測試儀出貨快

張掖變壓器變比測試儀Z型測試“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。5.3.2 直阻測試5.3.2.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入參數設置屏（見圖九）。圖九“測試繞組”、“測試相別”、“測試溫度”、“折算溫度”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，繞組材料可選銅、鋁。繞組材料關系到電阻折算值所用的折算系數測試相別：選擇測試試品的單獨一相阻值或三相阻值，高壓、中壓繞組可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”；低壓繞組可選“單相ab”、“單相bc”、“單相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同測Y”和“三相同測△”。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～＋99℃，此數值關系電阻折算值。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～＋255℃，此數值關系電阻折算值。試品編號：設置本次試驗的試品編號。測 試：選擇測試電流檔位。參數設置完成后，選中“測試”項后按“確認”鍵開始測量。

張掖變壓器直流電阻消磁測試儀-變壓器直流電阻消磁測試儀出貨快

張掖變壓器變比測試儀同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。8、抗振性好：軍品接插件的使用增強了抗振性能。9、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。9、儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。10、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。12、攜帶方便：體積小，重量輕。 13、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。技術指標1、變比測量范圍：0.9~100002、測量速度：35秒內完成三相測試3、測量精度: 高壓側電壓的測量精度0.05％低壓側電壓的測量精度0.1％變比分辨率：0.0001變比測量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根據用戶要求可訂制全量程0.1級的設備4、攜帶方便、適合野外作業5、外形尺寸：320×240×1306、重量：2.6Kg
