張掖地埋電纜管線探測儀技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離17.外形尺寸：長370mm×寬270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖

張掖地埋電纜管線探測儀卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。 圖2-2-1 卡鉗法附件連接2、卡住管線將卡鉗卡住管線的裸露部分，如下圖所示： 圖2-2-2 卡鉗耦合法注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖

張掖地埋電纜管線探測儀感謝您購買了本公司的智能電纜綜合探測儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。——嚴格遵守本手冊所列出的規則及注意事項。?本儀表根據IEC61010規格進行設計、生產、檢驗。?任何情況下，使用本儀表應特別注意。?注意本儀表機身的標貼文字及符號。?儀表設計了過壓保護，但應避免直接接觸或直接連接帶電導體。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?耦合鉗在發射信號時，產生嘯叫聲屬于正常現象。?耦合鉗在發射信號時，會產生較大的磁吸力，此時禁止打開鉗口，必須關閉發射機電源后才可以打開鉗口。?使用直連輸出模式時，嚴禁將紅黑測試線接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?測量過程中，嚴禁接觸裸露導體及正在測量的回路。?確認導線的連接插頭已緊密地插入儀表接口內。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸出插孔，以免觸電。?請勿在易燃性場所測量，火花可能引起爆炸。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?若儀器潮濕，請干燥后再保管。?電池電壓低符號顯示，請及時充電。?測試儀長時間放置不使用，請每3個月給電池充電一次。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?發射機輸出電壓150Vpp，切勿工作時直接觸碰輸出夾和目標管線！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”符號為警告標志，使用者必須嚴格依照本手冊內容進行操作。

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖
<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖

張掖地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

張掖地埋電纜管線探測儀二、可選擴展功能模塊1.內置L1/L5高精度GNSS定位模塊：定位和距離測量。2.機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。三、可選附件1.測深輔助傳感器：用于測深時的干擾提醒。2.發射卡鉗：用于向運行電纜耦合信號。3.柔性卡鉗：用于電纜的性識別。4.聽診器：用于狹小場合的電纜識別。5.查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。6.外置RTK GNSS定位手持機（精度厘米級）。四、技術指標A.發射機1.輸出方式：直連、卡鉗、輻射、查障升壓器2.輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.輸出功率：15W max，10檔可調4.阻抗匹配：全自動5.過壓過流保護：全自動6.人機界面：320×240點陣黑白LCD7.電源：內置鋰離子電池組，標稱7.4V，＞6Ah8.充電器輸入：AC100-240V，50/60Hz9.充電器輸出：DC8.4V，2A10.體積：280×220×90mm11.質量：2.3kg12.防護：IP6513.使用條件：-25℃－60℃，3Ah7.充電器輸入：AC100-240V，50/60Hz8.充電器輸出：DC8.4V，2A9.體積：680×120×277mm10.質量：2.0kg11.防護：IP6512.使用條件：-25℃－60℃，＜90％RH，＜4500m

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖

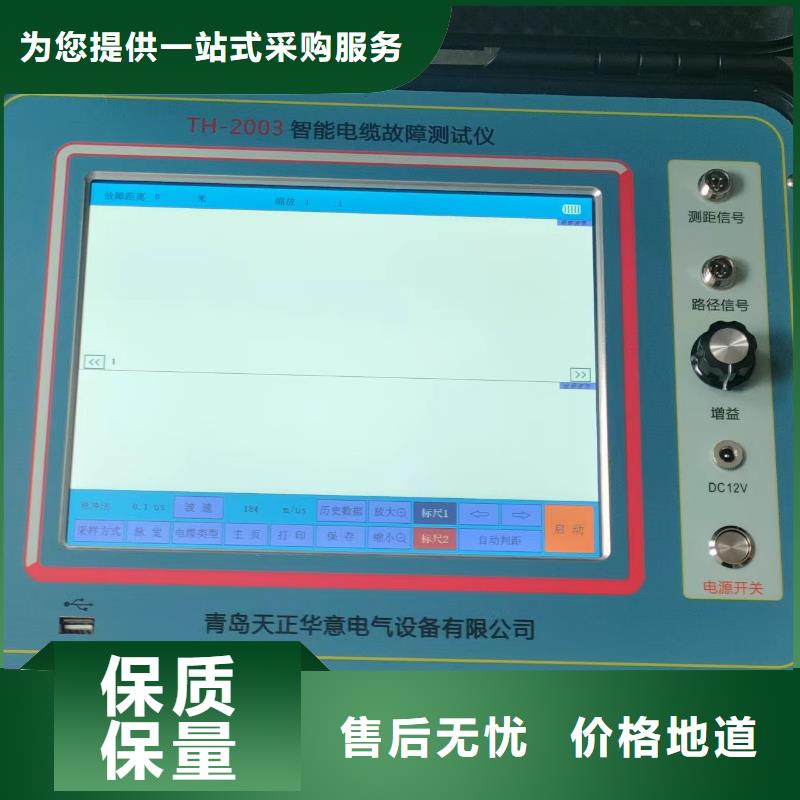

張掖地埋電纜管線探測儀智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖

張掖地埋電纜管線探測儀發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°管線路徑指示，深度、電流和管線相對位置。柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖
<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖

張掖地埋電纜管線探測儀大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，電纜對端的護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。如右圖所示。 圖3-1-4 并行電纜的分流效果

<張掖>天正華意電氣設備有限公司 輸電線路單相接地故障定位儀張掖 <張掖>天正華意電氣設備有限公司

張掖地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米（m）或英尺（ft）、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

張掖地埋電纜管線探測儀界面介紹及管線電壓檢測長按開關鍵 ，打開發射機電源。發射機自動檢測連接的附件，并工作在直連模式。在直連狀態下，將會首先進行管線自身電壓的測量，屏幕顯示如下：圖2-1-3 管線電壓測量界面若管線自身電壓超過限制（50V），則停留在電壓檢測界面，并顯示警告標志，不輸出信號以保護儀器不被損壞屏幕顯示如下： 圖2-1-4管線電壓超壓警告界面若電壓正常，則數秒后自動輸出信號屏幕顯示如下：圖2-1-5直連輸出界面顯示4、頻率選擇按頻率鍵 選擇發射頻率。六種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。開機默認1280 Hz。選擇哪種頻率并沒有標準，可根據以下原則和實際接收探測效果靈活選擇：?一般接地良好的電纜或管線，使用開機默認的1280Hz即能完成大部分測試。?長距離管線的跟蹤選擇較低頻率（640Hz和1280Hz）。低頻信號傳播距離長，而且不容易感應到其他管線上；而且這兩種為復合頻率信號，接收機能夠進行跟蹤正誤提示。?一般管線的跟蹤可以使用中高頻率（8kHz），信號傳播距離比較遠，對其他管線的感應也不是很強。?高阻管線（如對端浮空的電纜芯線、帶防腐層的管道、鑄鐵管等），選用較高頻率（33kHz、82kHz或197kHz），高頻信號輻射能力強，但傳播距離較近，且易感應到其他管線。?在能夠正常探測的情況下，應優先選擇低頻。
