張掖雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。 接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變?yōu)榧t色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態：當異常指示燈閃爍時說明有故障發生。設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

雷電沖擊電壓電流發生器裝置2023已更新(今日/處理)
<張掖>天正華意電氣設備有限公司

張掖雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數400kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為2000，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為：2000:1 刻度因數不確定度　Kε≤1％過沖：β≤20％部分響應時間：≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；調波電感一套；調波電阻一套。1、配置調波是本體串聯并所需的連接件；2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；

<張掖>天正華意電氣設備有限公司
雷電沖擊電壓電流發生器裝置2023已更新(今日/處理)

張掖雷電沖擊發生器 故障信息：1. 當前充電電壓大于設定電壓的10％：1.1檢查直流分壓器的高壓端與低壓端的連接是否可靠連接；1.2檢查直流分壓器的BNC插頭是否可靠連接，重新插拔一次；2. 急停按下，請旋開按鈕：2.1該信息表示急停按鈕按下，設備處于待機狀態，若要重新啟動設備，請先旋開急停按鈕；3. 實驗過程中，接地閉合：3.1檢查接地打開到位的傳感器在接地打開的時候是否能夠可靠地檢測到信號。若接地打開到位時，傳感器沒有亮或者介于亮和不亮之間，請調整該傳感器與鐵塊之間的距離，使之可靠感應到信號；4. 合閘命令發出3s后，接地沒有打開到位：4.1 檢查對應的接地電磁鐵有沒有打開這個動作，若沒有，則檢查控制信號有沒有輸出；若有，則按照第3條方法檢查。5. 門聯鎖接地棒未到位：5.1 檢查門是否關好，接地棒是否放置在指定的位置。5.2 檢查行程開關的信號是否有效，按下開關，人機界面上對應的指示燈會亮。6. 原邊過流：6.1 檢查過流繼電器與電流互感器的整定值是否正確（不同的設備對應的值不一樣，請?jiān)趯I(yè)人員指示下進行檢查）6.2 按下“故障復位”按鈕，恢復初始狀態。7. 原邊過壓：7.1 檢查過壓繼電器與電壓互感器的整定值是否正確（不同的設備對應的值不一樣，請?jiān)趯I(yè)人員指示下進行檢查）7.2 按下“故障復位”按鈕，恢復初始狀態。8． 若以上處理方案沒有解決問題，請聯系相關客服。

<張掖>天正華意電氣設備有限公司 雷電沖擊電壓電流發生器裝置2023已更新(今日/處理)

張掖雷電沖擊發生器 沖擊電壓發生器距離如下表所示：額定電壓(kV)主要技術參數5.1額定級電壓100kV，充電電流15A5.2輸出電壓波形5.2.1在不同額定電壓下 和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波。5.2電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波，利用系數分別不小于0.85。雷電沖擊截波，利用系數分別不小于0.755.3使用持續時間：在2/3額定電壓以上每三分鐘充放電一次，可連續運行，在2/3額定電壓以下，每兩分鐘充放電一次，可連續運行。六、設備組成七、使用方法：準備工作選擇合適容量、電壓的電源。按本體三圍圖合理將設備安裝就位。按控制臺說明書正確接好每一根線。7.1.4接好設備的接地線，設備的接地線應相互相聯，終一點接地且應在本體附近，特別應注意的是接地線應采用銅皮相聯。開機前準備工作發生器各部分絕緣和球隙表面的灰塵、污垢、潮氣。將手動接地棒放到方便操作。3檢查控制測量系統且將控制、測量系統調整預置好(參照“控制臺說明書”)。重復查7項。5關閉試區大門及防護門。不充電，將裝置先動作一遍，查看動作是否靈活，接觸是否良好。調波方法沖擊電壓發生器雷電沖擊波空載(波頭電容兼電容分壓器約300PF)波形調試或帶被試品波形調試。檢查沖擊發生器充電裝置與本體及電容分壓器相連部份是否正確連接，各部位是否良好接地。根據波頭電容估算波頭電阻值和波尾阻值。7.3.1.3將估算合適的波頭電阻和波尾電阻接入本體。根據估測沖擊電壓波幅值，適當選擇沖擊電壓分壓器低壓臂電容，保證低壓臂電壓幅值不超過300V。在低壓情況下，對本體充電，充電到整定電壓與充電電壓相等時觸發本體對波頭電容放電，波頭時間偏短增加波頭電阻，半峰值時間偏短，增加波尾電阻，反之相反。沖擊電壓波形調節方法分析由于沖擊電壓測試設備中沖擊電容量一般是固定的，因此調整電壓波形只能采用調節電阻的方法。增加電阻阻值，電壓波形出現的情況是電壓峰值降低，波前時間變小，波尾時間變長減小電阻阻值，電壓波形出現的情況是電壓峰值增加，波前時間變大，波尾時間變短，反峰幅值變大。一般而言通過變化電阻阻值，影響較大的是電壓峰值；波頭和波尾時間略有影響，但是這種影響不是根本性的；?充電電壓：一般情況下，充電電壓不能超過電容器額定電壓；

<張掖>天正華意電氣設備有限公司 雷電沖擊電壓電流發生器裝置2023已更新(今日/處理)

張掖雷電沖擊發生器沖擊數字采集測量系統軟件有如下功能和特點：?軟件根據不同的操作打開不同的窗口，操作簡單；?簡潔的自動設置示波器的功能，為普通用戶提供了方便；?可獲取并保存高壓沖擊試驗（以及其他類似試驗）中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形；?可測量雷電全波、雷電截波、陡波、操作波、變壓器類操作波、防雷器件殘壓波、沖擊電流方波、沖擊電流指數波以及變壓器示傷波形等各種波形中的主要參數，如峰值電壓/電流、波頭時間、波尾時間、截?cái)鄷r(shí)間、上升/下降時間、10％(或90％)脈沖寬度、反峰系數等等，并通過IEC1083-2的考核；?波形成圖功能可將當前波形顯示窗口內顯示的波形制成jpg格式的圖形文件；?雙時基功能；?極性自動切換功能；?波形的注釋功能可在波形的數據和圖形中插入用戶對該波形的注釋。?試驗記錄功能可在用戶保存波形的同時自動生成試驗記錄。?軟件的打印功能可直接將波形窗口中顯示的波形直接送至打印機打印。

<張掖>天正華意電氣設備有限公司

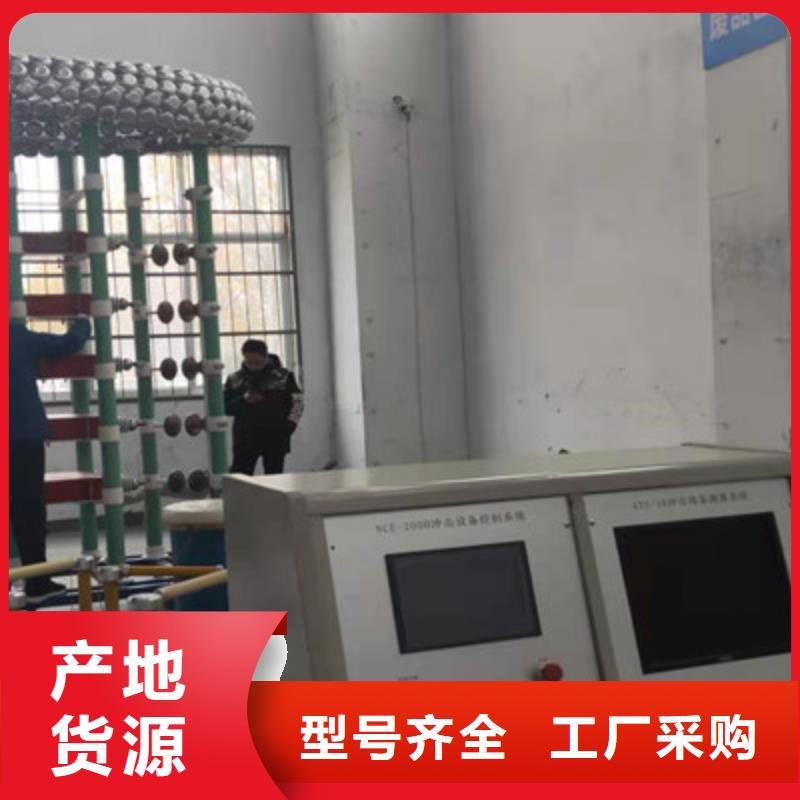

張掖雷電沖擊發生器沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。4.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 4.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。4.7 沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。

<張掖>天正華意電氣設備有限公司 雷電沖擊電壓電流發生器裝置2023已更新(今日/處理)

張掖雷電沖擊發生器注意事項8.1主回路電源應滿足容量8.2所有接地為實際上的一點接地8.3所有調波電阻嚴禁摔、跌、踩8.4絕緣筒支柱嚴禁碰撞、劃傷、電容器嚴禁受重物撞擊8.5變壓器、電容器缺油時嚴禁使用8.6整體設備嚴禁在空氣溫度低于-25℃時使用或貯存8.7銅球表面均無劃傷或受碰撞痕跡8.8設備嚴禁傾斜使用8.9全套設備嚴禁覆冰、水、雪、霧，室內使用設備嚴禁室外貯存使用8.10試驗結束后，設備控制臺鑰匙應撥出由專人保管，且該設備由專人操作.8.11在使用本套裝置前，必須認真閱讀此說明書，尤其是第五、七項中所規定的必須嚴格遵守。九、日常維護9.1本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。9.2對長期不用的設備應定期檢查所有緊固件，絕緣件及放電間隙的防塵、防潮、防銹的三防工作。9.3控制、測量設備的面板應妥善保護且做好防碰及防塵工作。9.4設備發生故障時，用戶無法修理時，應及時通知供應商派人修理。十、成套設備的主要部件10.1控制臺 1套（多種供選擇）10.2 充電裝置 1套10.3沖擊電壓發生器本體 1套（多種供選擇）10.4弱阻尼電容分壓器 1套10.5沖擊電壓測量儀1套（多種供選擇）十一、隨機文件及附件11.1沖擊電壓發生器說明書1份11.2沖擊電壓發生器本體、充電裝配圖 1份11.3弱阻尼電容分壓器裝配圖 1份11.4沖擊控制臺（箱）電路原理圖 1份11.5沖擊控制臺（箱）說明書1份11.6成套裝置出廠試驗報告1份11.7產品合格證 1份11.8手動接地棒1根

<張掖>天正華意電氣設備有限公司 雷電沖擊電壓電流發生器裝置2023已更新(今日/處理)

張掖雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。
