張掖水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

張掖水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

數字絕緣電阻表含吸收比2023已更新(今天/)

張掖水內冷發電機絕緣測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。抗干擾能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV，5.0KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<張掖>天正華意電氣設備有限公司

張掖水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

數字絕緣電阻表含吸收比2023已更新(今天/)

張掖水內冷發電機絕緣測試儀使用事項本儀器的設計、制造和檢測均達到IEC61010標準（電子類測量產品要求），本說明書包括確保儀器的使用及保證儀器的狀態，使用者所必須遵守的警告和條例。使用前請先閱讀以下說明。警告● 儀器輸出高壓，使用前，閱讀并理解說明書中的操作指南。● 請將說明書隨身保存以便隨時查閱。● 必須按指示使用儀器。● 理解并遵守操作指示。必須嚴格遵守上述操作說明。如不遵守，測量時可能會導致人身傷害和儀器毀壞。危險（表示操作不當會導致嚴重或致命的傷害）● 使用前請帶戴絕緣手套。● 請勿在AC/DC600V以上的電路中測量。● 請勿在易燃場所測試，火花可能會引起爆炸。● 請勿在儀器表面潮濕或操作者手潮濕時操作。● 請不要帶電連接測試線。● 在測量時或測試后請勿立刻觸摸被測回路，可能導致觸電事故。● 測試線或端口發現易損害絕緣特性的污垢或炭化物時請停止測試。警告（表示操作不當存在導致嚴重或致命的傷害的可能性）● 若儀器出現異常請停止使用。例如：儀器破損或裸露出金屬部分。● 請勿對儀器安裝替代部件或進行任何未授權的改造，維修時請與我公司聯系。● 確定所有測試導線與儀表的測試端口連接牢固。注意（表示操作不當有可能會導致人身傷害或儀器毀壞）?測量前，確認電壓選擇在適當的值。?若長時間不使用，應將電池充滿后存放，并在三個月內重新補充。?請勿在高溫、潮濕，有結露可能的場所及陽光直射下長時間放置。?請使用濕布或清潔劑來清潔儀器外殼，請勿使用研磨劑或溶劑。?儀器潮濕時，請先干燥后存儲。

張掖水內冷發電機絕緣測試儀絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。2、儀表電路框圖如圖所示：3、儀表使用范圍本儀表是電力、郵電、通信、電纜機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。二、功能特點本表具有以下特點：1、輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。3、本表輸出短路電流可直接測量，不需帶載測量進行估算。

數字絕緣電阻表含吸收比2023已更新(今天/)

張掖水內冷發電機絕緣測試儀 衷心感謝您使用本公司的產品，您因此將獲得本公司的技術支持和服務保障。二、本使用說明書適用于水內冷發電機絕緣電阻測試儀三、當您在使用本產品前，請仔細閱讀本使用說明書，并妥善保存以備查考。四、請嚴格按說明書要求步驟操作，使用不當可能危及人身。五、在閱讀本說明書或儀器使用過程中如有疑惑，可向我公司咨詢。緣測試儀水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。抗干擾能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。

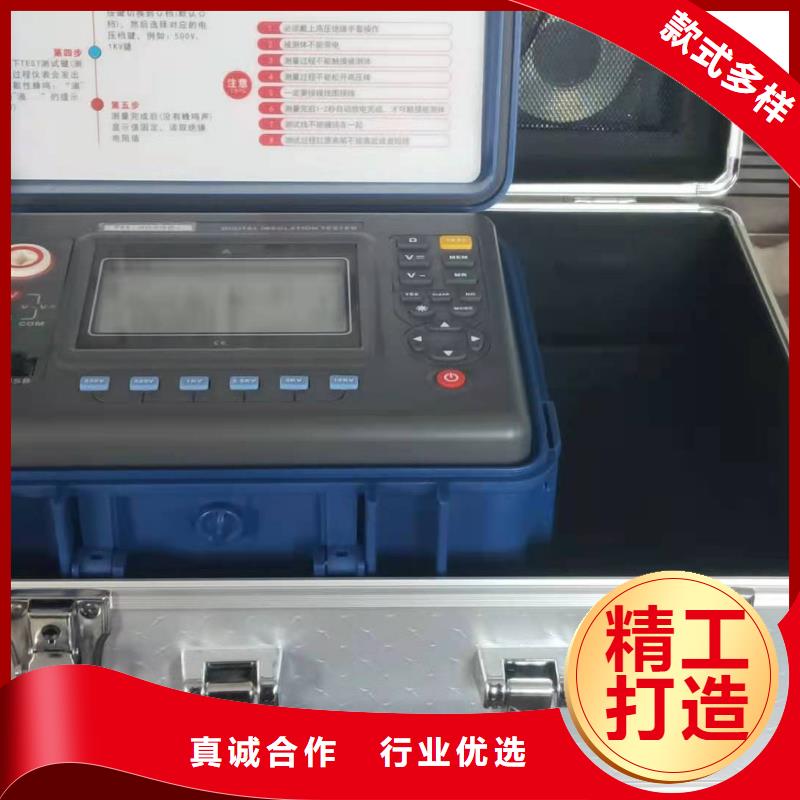

張掖水內冷發電機絕緣測試儀特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ。● 嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。● 自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量。● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。● 2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。● 完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）

張掖水內冷發電機絕緣測試儀使用事項本儀器的設計、制造和檢測均達到IEC61010標準（電子類測量產品要求），本說明書包括確保儀器的使用及保證儀器的狀態，使用者所必須遵守的警告和條例。使用前請先閱讀以下說明。警告● 儀器輸出高壓，使用前，閱讀并理解說明書中的操作指南。● 請將說明書隨身保存以便隨時查閱。● 必須按指示使用儀器。● 理解并遵守操作指示。必須嚴格遵守上述操作說明。如不遵守，測量時可能會導致人身傷害和儀器毀壞。危險（表示操作不當會導致嚴重或致命的傷害）● 使用前請帶戴絕緣手套。● 請勿在AC/DC600V以上的電路中測量。● 請勿在易燃場所測試，火花可能會引起爆炸。● 請勿在儀器表面潮濕或操作者手潮濕時操作。● 請不要帶電連接測試線。● 在測量時或測試后請勿立刻觸摸被測回路，可能導致觸電事故。● 測試線或端口發現易損害絕緣特性的污垢或炭化物時請停止測試。警告（表示操作不當存在導致嚴重或致命的傷害的可能性）● 若儀器出現異常請停止使用。例如：儀器破損或裸露出金屬部分。● 請勿對儀器安裝替代部件或進行任何未授權的改造，維修時請與我公司聯系。● 確定所有測試導線與儀表的測試端口連接牢固。注意（表示操作不當有可能會導致人身傷害或儀器毀壞）?測量前，確認電壓選擇在適當的值。?若長時間不使用，應將電池充滿后存放，并在三個月內重新補充。?請勿在高溫、潮濕，有結露可能的場所及陽光直射下長時間放置。?請使用濕布或清潔劑來清潔儀器外殼，請勿使用研磨劑或溶劑。?儀器潮濕時，請先干燥后存儲。

<張掖>天正華意電氣設備有限公司 數字絕緣電阻表含吸收比2023已更新(今天/)

張掖水內冷發電機絕緣測試儀智能絕緣電阻測試儀一、概述電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供保障。我公司依照電力標準化規程特推出xxx智能絕緣電阻測試儀（以下簡稱xxx），對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。xxx短路電流大于3mA克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。xxx采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用先進的單片機控制流程，人機界面對話，攜帶方便，操作簡單；內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。本儀器可以自動顯示當前時間，保存歷史測試數據及時間，為試驗人員提供了極大的方便。本儀器是一種新型智能化儀表，是試驗人員的選擇。
