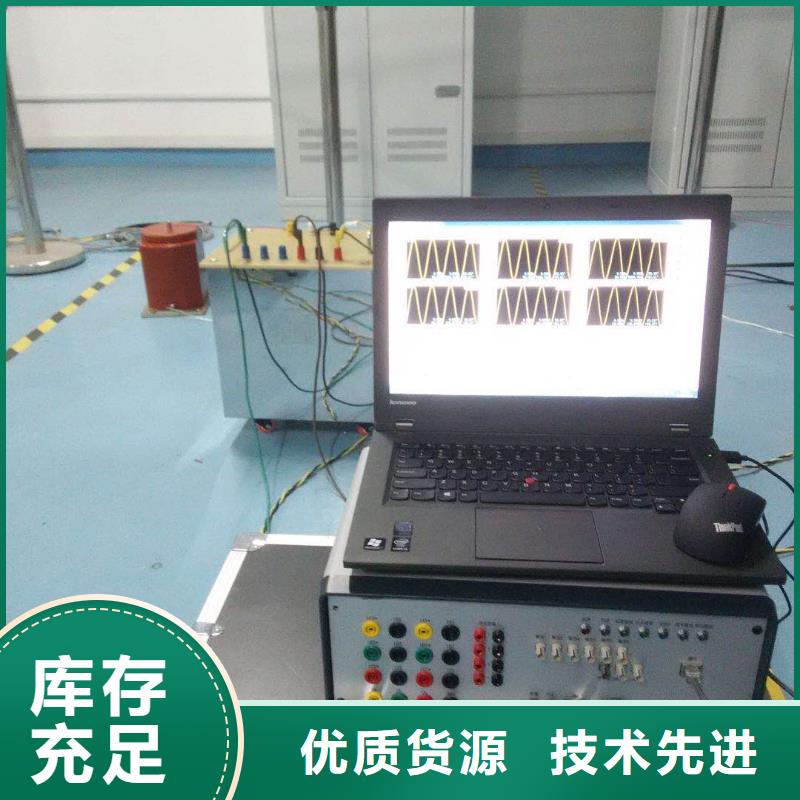

張家口一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。

張家口一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

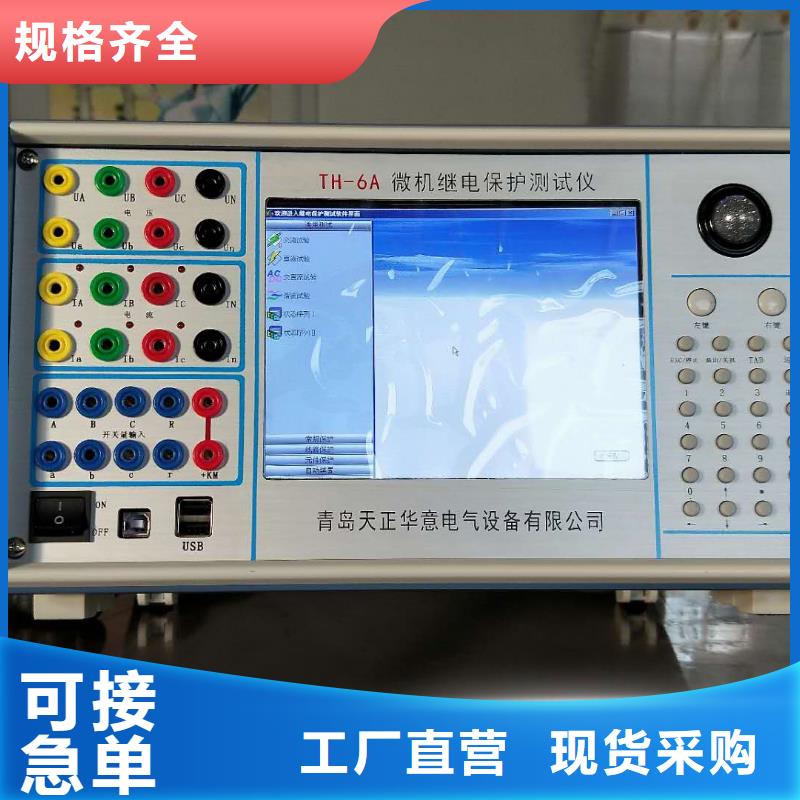

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價

張家口一次通流加壓模擬帶負荷向量試驗裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。 三相通流加壓模擬負荷校驗裝置 電子式三相通流加壓模擬負荷校驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 無線高壓檢驗電測試儀 相位伏安表無負荷相量測量裝置 帶負荷校驗保護裝置 模擬帶負荷測試（系統）裝置 高壓核相電流相位表 六相微機繼電保護綜合校驗儀 變壓器差動保護裝置 同步相量測量系統試驗裝置 變電站投運前繼電保護向量檢查裝置

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價
六相繼保校驗儀張家口廠家報價 <張家口>天正華意電氣設備有限公司

張家口一次通流加壓模擬帶負荷向量試驗裝置一次通流加壓試驗作業條件（1）施工作業條件1)全站單體調試已經完成，分系統調試完成，對時、故障錄波、網絡報文分析、交直流系統、監控系統等其他系統調試已經完成。2)參加試驗人員應經教育并考試合格；試驗前試驗負責人應向全體人員進行技術交底，使全體試驗人員熟悉試驗過程中的防范要求并嚴格按照規程及施工措施的要求進行試驗。3)試驗裝置的電源開關應使用明顯斷開的雙極開關并加裝過載自動跳閘裝置；試驗裝置的外殼應可靠接地；試驗接線完成后應由非接線人員檢查確認后方可進行試驗。4)試驗時應嚴格按照操作步驟進行操作，出現任何異常時應立即斷開工作電源。雷雨、六級以上大風天氣及空氣濕度80%以上不得進行試驗工作。（2）保證措施 1)提前編寫試驗方案并報送公司和監理審核，試驗方案審核完畢后進行和技術交底。2)試驗前確定單體調試、分系統調試、其他系統調試已經完成，并且不能有影響試驗進行的缺陷（刀閘無法分合等情況）。試驗開始前檢查設備和工器具，確保性能良好。3)合理安排試驗時間，試驗時全站不應有其他專業施工。4)試驗時設專人指揮協調，確保試驗項目有序進行。 電力系統同步相量測量系統試驗裝置 電位差雙鉗數字相位伏安表 三相微機繼電保護綜合校驗儀 特高壓變壓器繼電保護向量測試裝置 無線相位表測試儀 全智能無線高壓驗電測試儀 三相智能相位伏安表 模擬帶負荷測試裝置 無負荷相量測量裝置 六相微機繼電保護綜合測試儀 配電網繼電保護向量檢查和動作邏輯校驗測試裝置

張家口一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。 測試接線如下： 單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置

<張家口>天正華意電氣設備有限公司

張家口一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價
六相繼保校驗儀張家口廠家報價 <張家口>天正華意電氣設備有限公司

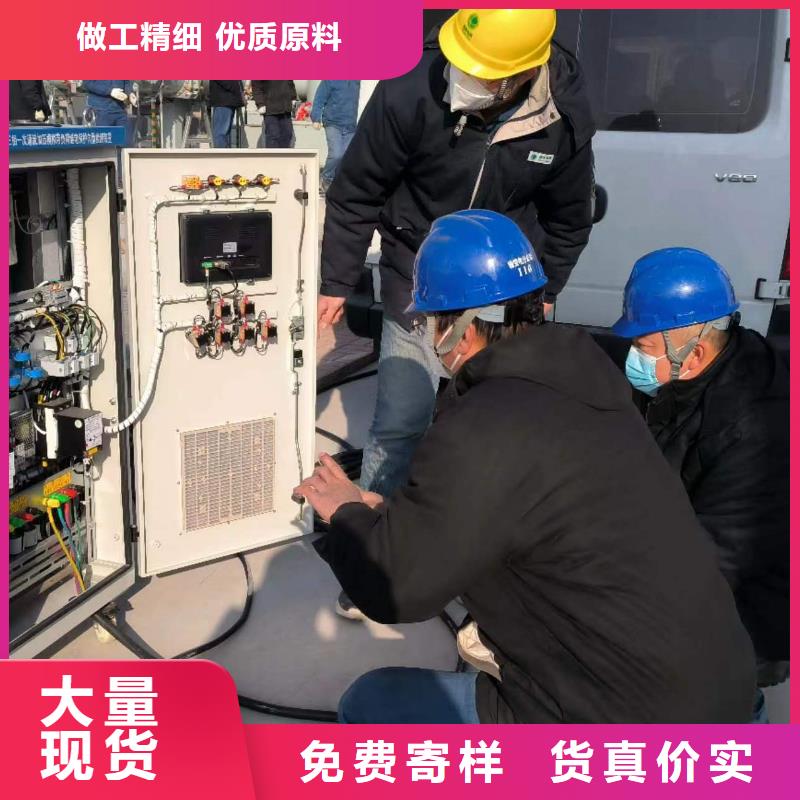

張家口一次通流加壓模擬帶負荷向量試驗裝置現場文明施工及環境保護措施(1) 試驗現場應進行圍護，與試驗無關人員不得進入施工現場，現場試驗時應有專人進行監護。(2)嚴格遵守勞動紀律，堅守崗位，盡職盡責，做好本職工作。(3)施工用的儀器儀表擺放整齊，做到衛生清潔，專人保管。(4)施工中注意做到“工完料凈場地清”，每天施工面的施工廢料和垃圾下班前及時清理，保持施工現場的整潔。(5)試驗過程中，做好成品保護。不破壞二次接線工藝，拆掉的接線、劃開連片，要及時回復，不要遺漏；保護好各種封蓋、防水膠圈。(6)及時將試驗完畢的設備添加警示標識或加鎖，防止電源、機構、聯鎖桿操作不當造成損壞，防止重要接線被其他班組誤動。(7)試驗完畢的帶電部分增加警示標識防止觸電傷人。9 典型現場試驗案例220kV智能變電站三相一次通流加壓模擬帶負荷試驗方案9.1工程概況220kV變電站工程驗收工作已基本結束，近期準備正式啟動送電投運，傳統的保護裝置向量檢查工作是在新設備投運前，需要調整運行方式，利用運行的斷路器進行串代，加裝臨時保護，計算臨時保護定值，一次設備必須有滿足保護裝置向量檢查的小負荷。存在倒閘操作多，投運方案復雜，負荷安排困難，工作量大，投運時間長，性低等問題。本次利用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置進行現場對一次母線通流/加壓試驗，裝置采用同步觸發技術控制設備輸出的電壓、電流幅值及相位，模擬線路、變壓器的實際負荷，利用在電壓互感器一次側加電壓，電流互感器一次側加電流的方法，在投產前完成變電站內所有繼電保護裝置向量的檢查。主要檢查電壓互感器并列相位、母線差動保護、線路方向保護、變壓器差動保護、測控裝置、計量裝置、故障錄波裝置等二次設備的向量正確性。

張家口一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。 測試接線如下： 單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價 <張家口>天正華意電氣設備有限公司

張家口一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

張家口一次通流加壓模擬帶負荷向量試驗裝置 系統簡介本模擬帶負荷繼電保護向量檢測裝置，可模擬一次回路各種三相對稱、不對稱向量，用于變電站內母線線路及變壓器的負荷向量模擬，裝置可輸出工頻高電壓、大電流到變電站的一次設備，檢查母差保護、線路保護、測控裝置、計量裝置、錄波裝置等二次設備的向量正確性。還可輸出三相工頻或低頻電流，配置高精度無線選頻相位伏安測試裝置用于對變壓器差動保護二次回路正確性的驗證及六角向量圖的繪制，推算差流。實現智能變電站合并單元和常規變電站的互感器二次接線的變比、極性、相位等檢測，既能滿足常規變電站，也能滿足智能變電站測試需求，既能測試母差保護、線路保護，也能測試主變差動保護。2. 引用參考標準文件1) GB 50150—2016《電氣裝置安裝工程電氣設備交接試驗標準》2) DLT995-2006 《繼電保護和電網自動裝置檢驗規程標準》3) GB/T14285-2006《繼電保護和自動裝置技術規程》4）Q/GDW441-2010《智能變電站繼電保護技術規范》5）Q/GDW11145—014《智能變電站二次系統標準化現場調試規范》6）DL/T587-2016《繼電保護和自動裝置運行管理規程》7）DL/T559-2007《220kV～750kV 電網繼電保護裝置運行整定規程》8）Q/GDW422-2010《電網繼電保護整定計算技術規范》9）電網設備〔2018〕979號《電網公司十八項電網重大反事故措施》3. 變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。一次通流加壓模擬帶負荷向量試驗裝置 全智能無線高壓驗電器 智能變電站通流加壓典型實驗裝置 繼電保護測試儀 六相微機繼電保護測試儀 三相通流加壓模擬負荷校驗裝置 模擬帶負荷測試裝置 三相模擬帶負荷向量試驗裝置 電位差數字相位伏安表 三相微機繼電保護測試儀 三相模擬帶負荷向量試驗裝置

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價

張家口一次通流加壓模擬帶負荷向量試驗裝置本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。 測試接線如下： 單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。 三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。 三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。 測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。 在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。 同步相量測量系統試驗裝置 無線相位表測試儀 相位伏安表無負荷相量測量裝置 配電網繼電保護向量檢查和動作邏輯校驗測試裝置 通流加壓模擬負荷繼電保護向量檢測裝置 智能變電站投運前繼電保護向量檢查裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站繼電保護向量檢查裝置

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價
<張家口>天正華意電氣設備有限公司

張家口一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。

六相繼保校驗儀張家口廠家報價

張家口一次通流加壓模擬帶負荷向量試驗裝置本作業指導書適用于采用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用于新建變電站投運前各電壓等級繼電保護相位的檢驗工作。2 總則2.1 TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用變電站投運前各電壓等級繼電保護相位檢驗工作應遵守的基本原則。 2.2 測試單位應根據作業指導和工程實際情況，參考典型案例試驗編制具體的測試方案。2.3 測試過程中使用的儀器、儀表的準確級及技術特性應符合相關要求。3 變電站試驗前應具備的技術條件3.1 變電站一次和二次設備安裝、調試、試驗工作已全部結束，驗收合格；3.2 具備完整并符合工程實際的圖紙及資料；3.3 核對保護裝置的整定參數，應該與設備實際參數相符；3.4 試驗所使用的儀器、儀表齊備且有檢驗合格證。4 注意事項4.1 工作前應按照《 電網公司電力工作規程》完成相關的組織措施和技術措施。4.2 測試前，保護采用母線電壓互感器的線路應將線路隔離開關拉開；保護采用線路電壓互感器的線路應在線路一次斷引，防止將試驗電壓、電流加到輸電線路或試驗線路受感應電影響。4.3 為保證測試，測試過程中應保證試驗用的設備外殼可靠接地裝置急停按鈕功能有效、可靠。4.4 測試前所有電流互感器二次回路應不開路、接地可靠、正確；所有電壓互感器二次回路應不短路、接地可靠、正確。4.5 測試前應確保試驗接線正確、規范，正確使用絕緣工器具。4.6 測試期間，禁止試驗設備電流輸出回路開路、電壓輸出回路短路，禁止觸摸試驗設備輸出端子及接線。4.7 接、拆試驗線前，應對試驗裝置及被試驗設備進行放電。 模擬一次負荷法繼電保護相位檢驗裝置 模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 變電站投運前繼電保護回路向量檢查 母差保護線路保護 變壓器差動保護裝置 鉤式驗電器 模擬帶負荷測試裝置

<張家口>天正華意電氣設備有限公司 六相繼保校驗儀張家口廠家報價

張家口一次通流加壓模擬帶負荷向量試驗裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。 三相通流加壓模擬負荷校驗裝置 電子式三相通流加壓模擬負荷校驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 無線高壓檢驗電測試儀 相位伏安表無負荷相量測量裝置 帶負荷校驗保護裝置 模擬帶負荷測試（系統）裝置 高壓核相電流相位表 六相微機繼電保護綜合校驗儀 變壓器差動保護裝置 同步相量測量系統試驗裝置 變電站投運前繼電保護向量檢查裝置
