產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 15 |
工作溫度 | 45 |
雷電沖擊電壓發生器及測量系統2023已更新(今日/模板) <張家口>天正華意電氣設備有限公司
張家口雷電沖擊發生器 設備操作須知本設備為特殊的高電壓設備,為確保人身和設備正常運行,操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術,且懂得高電壓試驗的知識,在閱讀本說明書,熟悉該高壓電試驗設備后,看懂有關電路,根據要求準確調整好回路元件,方可進行試驗。?試驗進行前,將接地棒從發生器移開且把試區門關閉。合上主電源。?開始試驗時,如啟動后主電源無電,則檢查急停開關和連鎖開關;?按“開始試驗”按鈕打開接地裝置,有充電電流而沒有電壓,檢查是否在發生器上有不正常接地。?沖擊電壓發生器應用金屬網隔開,防止試品的暴裂,傷害人員。若要換調元件,需要用接地棒短接電容器,確保電容器上無剩余電荷。?放電電極定期清潔、更換。充電變壓器定期常規試驗。電容器需要定期測量電容量和介損。?進入本體區域,必須用接地桿將充電電容上的剩余電荷釋放,電容器連接端上均需要放電各點反復多次直至任何一段未見到明顯火花尤其要注意的是,檢查高壓部件時接地桿必須始終掛在需要檢查的位置上.?更換試品時將接地棒接觸到試品非接地端,確保人員接觸到的部位接地。?高電壓試驗須至少兩名操作人員方可進行,禁止單人進行操作實驗。?在整個實驗過程中,嚴謹操作人員遠離設備,時刻注意設備運行狀況。?有任何故障或異常現象,立即停止試驗,并做好異常現象記錄,聯系我們。?。7.維護須知1.日常維護程序a、應定期清潔。建議一周一次。b、檢查絕緣是否良好c、檢查電氣連接是否有不良。d、地線是否連接完好。e、檢查接線端子有無松動現象,各電氣連接接觸是否良好。2.長期停放時的維護保養措施長期停放時,應注意絕緣、防潮、防銹等;長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。
張家口雷電沖擊發生器 2.3注意事項2 其他注意事項?接地必須可靠,接地電阻小于0.5歐姆 分壓器的黑色鱷魚夾不能碰到高壓線,否則會造成器件損壞。?禁止用鐵片卡住門限位,進行試驗。?試驗中,禁止打開試品門。?更換試品時必須先用接地棒對電容接地。?升壓時若電壓無法增加,必須停機檢查。?實驗設備運行時,需要有專人看護。?高電壓試驗須至少兩名操作人員方可進行,禁止單人進行操作實驗。?當試品出現燃燒情況,請立即關斷負載電源,防止電源長時間短路。?儀器出現故障時必須由專業人員進行檢查維修,非青島天正華意電氣工作人員不得擅自打開儀器。3操作說明3.1準備工作3.1.1首先打開配電柜電源開關。然后啟動設備后端電源開關,旋開急停按鈕。把試品放在試品箱內固定好,上端連接高壓端、下端連接低壓端。(如果需要測殘壓:高壓端端連接分壓器的紅色鱷魚夾,低壓端連接黑色鱷魚夾,盡量貼近接地端)。3.1.2打開示波器,并進行設置。3.2觸摸屏軟件操作3.2.1系統啟動后自動進入觸摸屏主控界面,在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制,并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括二部分,狀態信息顯示區(1)和控制區(2)3.2.2【狀態信息顯示區】顯示當前系統的狀態信息,故障信息,以及各部分的運行狀態。?主回路狀態:主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。?接地狀態:當開始試驗時接地狀態為紅色,停止試驗時為綠色。多次試驗時系統完成一次測試后才會進行接地。
<張家口>天正華意電氣設備有限公司 雷電沖擊電壓發生器及測量系統2023已更新(今日/模板)張家口雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有:滿足10kV35kV電壓等級開關,變壓器,互感器等試品雷電沖擊全波耐壓試驗;雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓:400kV2、額定級電壓:100kV3、標稱能量:20kJ4、沖擊總電容:0.25微法(脈沖電容器2微法/75千伏,共8臺).5、總級數:4級6、標準波形參數:(1) 標準雷電沖擊電壓全波,1.2/50s電壓利用系數>85%(空載400PF時大于90%);沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10%標稱電壓8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。

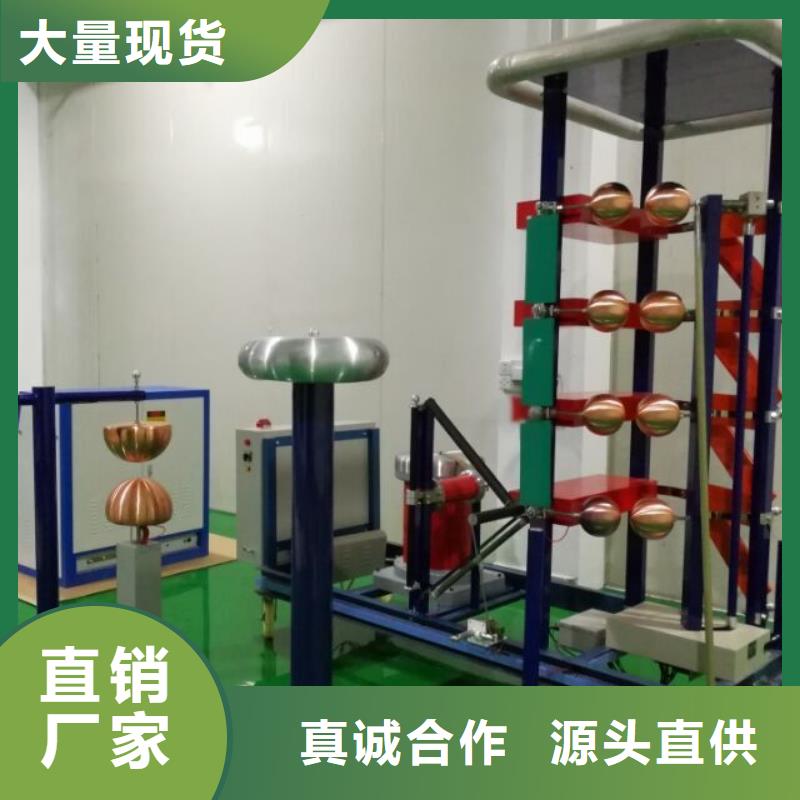

<張家口>天正華意電氣設備有限公司 雷電沖擊電壓發生器及測量系統2023已更新(今日/模板)張家口雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統:電容器的高壓端各有一套自動接地裝置,當停止充電或按下緊急停止按鈕時自動接地系統啟動,發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式,充電電壓為100kV。手動、自動控制調壓,從零至100KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化充電裝置,外形簡潔、美觀。
張家口雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數200kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為1500,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1.概述3.控制系統的主要功能:手動控制及自算機控制。手動充電方式:手動調節電 ?同步球隙整定的充電電壓,手動調整球隙距離,并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇,用戶可根據試驗需要,分2檔選擇充電速度。?標準化的波形編輯系統,對波形的測量可以通過鼠標拖拉完成,也可方便地縮放波形;?過壓、過流保護,自動接地;?自動點火: 手動控制?緊急分閘,不同于手動分閘,緊急分閘直接通過按鈕切斷主回路電源,用于異常狀況,如控制室停電等。?4.系統結構系統結構示意圖如圖2:圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連,所有底層操作如繼電器開合由下位機控制,上位機通過光纖與下位機相連,通過向下位機發送指令來驅動本體、電源及截波裝置,下位機不斷地采集數據,獲取當前狀態,同時不間斷地向上位機發送采集的數據,分壓器電壓電流信號通過采集模塊連接到上位機。
<張家口>天正華意電氣設備有限公司張家口雷電沖擊發生器 輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面3.2.73.2.7.1充電回路參數:也就是設置主回路的參數,?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【充電電壓變比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整,里面的時間和增量都可以進行微調,調整數據不宜過大。?完成設置:點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕,用接地棒對電容進行放電,確認電容沒有電。?取下高壓端線和低壓端線,再取下試品。?如果試驗中,試品燒壞,清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10%:?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;?檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;4.2急停按下,請旋開按鈕:?該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象,各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時,應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。
張家口雷電沖擊發生器 故障信息:1. 當前充電電壓大于設定電壓的10%:1.1檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;1.2檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;2. 急停按下,請旋開按鈕:2.1該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;3. 實驗過程中,接地閉合:3.1檢查接地打開到位的傳感器在接地打開的時候是否能夠可靠地檢測到信號。若接地打開到位時,傳感器沒有亮或者介于亮和不亮之間,請調整該傳感器與鐵塊之間的距離,使之可靠感應到信號;4. 合閘命令發出3s后,接地沒有打開到位:4.1 檢查對應的接地電磁鐵有沒有打開這個動作,若沒有,則檢查控制信號有沒有輸出;若有,則按照第3條方法檢查。5. 門聯鎖接地棒未到位:5.1 檢查門是否關好,接地棒是否放置在指定的位置。5.2 檢查行程開關的信號是否有效,按下開關,人機界面上對應的指示燈會亮。6. 原邊過流:6.1 檢查過流繼電器與電流互感器的整定值是否正確(不同的設備對應的值不一樣,請在專業人員指示下進行檢查)6.2 按下“故障復位”按鈕,恢復初始狀態。7. 原邊過壓:7.1 檢查過壓繼電器與電壓互感器的整定值是否正確(不同的設備對應的值不一樣,請在專業人員指示下進行檢查)7.2 按下“故障復位”按鈕,恢復初始狀態。8. 若以上處理方案沒有解決問題,請聯系相關客服。
張家口雷電沖擊發生器 故障信息:1. 當前充電電壓大于設定電壓的10%:1.1檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;1.2檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;2. 急停按下,請旋開按鈕:2.1該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;3. 實驗過程中,接地閉合:3.1檢查接地打開到位的傳感器在接地打開的時候是否能夠可靠地檢測到信號。若接地打開到位時,傳感器沒有亮或者介于亮和不亮之間,請調整該傳感器與鐵塊之間的距離,使之可靠感應到信號;4. 合閘命令發出3s后,接地沒有打開到位:4.1 檢查對應的接地電磁鐵有沒有打開這個動作,若沒有,則檢查控制信號有沒有輸出;若有,則按照第3條方法檢查。5. 門聯鎖接地棒未到位:5.1 檢查門是否關好,接地棒是否放置在指定的位置。5.2 檢查行程開關的信號是否有效,按下開關,人機界面上對應的指示燈會亮。6. 原邊過流:6.1 檢查過流繼電器與電流互感器的整定值是否正確(不同的設備對應的值不一樣,請在專業人員指示下進行檢查)6.2 按下“故障復位”按鈕,恢復初始狀態。7. 原邊過壓:7.1 檢查過壓繼電器與電壓互感器的整定值是否正確(不同的設備對應的值不一樣,請在專業人員指示下進行檢查)7.2 按下“故障復位”按鈕,恢復初始狀態。8. 若以上處理方案沒有解決問題,請聯系相關客服。
張家口雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統:電容器的高壓端各有一套自動接地裝置,當停止充電或按下緊急停止按鈕時自動接地系統啟動,發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式,充電電壓為100kV。手動、自動控制調壓,從零至100KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化充電裝置,外形簡潔、美觀。
<張家口>天正華意電氣設備有限公司張家口雷電沖擊發生器 故障信息:1. 當前充電電壓大于設定電壓的10%:1.1檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;1.2檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;2. 急停按下,請旋開按鈕:2.1該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;3. 實驗過程中,接地閉合:3.1檢查接地打開到位的傳感器在接地打開的時候是否能夠可靠地檢測到信號。若接地打開到位時,傳感器沒有亮或者介于亮和不亮之間,請調整該傳感器與鐵塊之間的距離,使之可靠感應到信號;4. 合閘命令發出3s后,接地沒有打開到位:4.1 檢查對應的接地電磁鐵有沒有打開這個動作,若沒有,則檢查控制信號有沒有輸出;若有,則按照第3條方法檢查。5. 門聯鎖接地棒未到位:5.1 檢查門是否關好,接地棒是否放置在指定的位置。5.2 檢查行程開關的信號是否有效,按下開關,人機界面上對應的指示燈會亮。6. 原邊過流:6.1 檢查過流繼電器與電流互感器的整定值是否正確(不同的設備對應的值不一樣,請在專業人員指示下進行檢查)6.2 按下“故障復位”按鈕,恢復初始狀態。7. 原邊過壓:7.1 檢查過壓繼電器與電壓互感器的整定值是否正確(不同的設備對應的值不一樣,請在專業人員指示下進行檢查)7.2 按下“故障復位”按鈕,恢復初始狀態。8. 若以上處理方案沒有解決問題,請聯系相關客服。
張家口雷電沖擊發生器自動測控系統本套設備采用具有世界先進水平的計算機測控一體化系統將控制和測量功能組合在一起。控制系統采用了日本三菱公司的PLC可編程控制器,使控制系統實現了小型化、智能化及高可靠性。屏幕采用10”觸摸屏。控制部分和本體的信號傳輸采用光纖傳輸,具有雙向信號處理功能,從而提高了控制系統的可靠性。控制系統中關鍵的元器件及部件全部選用進口件,如:PLC可編程控制器采用日本三菱公司、示波器采用美國泰克公司等。測量系統具有波形顯示、分析、成圖和打印等功能。可以按照高壓試驗的習慣設定測量參數從而自動整定好數字示波器。可自動計算各個波形參數,所采用的計算方法按照GB/T16896.1-1997及IEC1083標準的規定。控制測量系統采用了先進的抗干擾技術,在高電壓、強電場的環境下運行,系統測量準確、控制、可靠。控制系統技術說明如下:控制系統的主要目的是控制沖擊電壓發生器操作,完成正常的充放電過程,所有運行參數均可通過觸摸屏的操作來完成,并對設備運行參數進行實時監控。系統控制方式為手動或自動自動控制方式能按規定的程序進行沖擊電壓試驗,在界面顯示發生器狀態(接地/不接地充電速度充電電壓球距等)。
雷電沖擊電壓發生器及測量系統2023已更新(今日/模板)張家口雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230%s /5020%s,幅值3%;沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數;3.6 輸出電壓: >20%Un3.7 同步范圍:級電壓在20%~額定電壓范圍內,正負極性同步范圍不小于20%、(脈沖放大器點火脈沖>±10 kV)3.8 同步放電失控率: <2%3.9 沖擊試驗次數設定范圍 0~99 次 調節精度 1 次3.10 點火范圍: 20%-Un3.11 充電電壓不穩定度 <±1.0%3.12 基準電壓調節范圍 0.0~100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 <±1.0%3.14 持續時間:在80%額定電壓以上間斷工作在80%額定電壓以下,可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點(含直流充電裝置) THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式,由單只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成一級。本體設備為2級,組成組合塔式結構,各級逐級疊接,拆裝檢修方便,整體結構穩定。
<張家口>天正華意電氣設備有限公司 雷電沖擊電壓發生器及測量系統2023已更新(今日/模板)張家口雷電沖擊發生器 控制區主界面總共有5個按鈕,分別為“準備 “試驗開始”、“手動觸發”、“故障復位” 試驗參數”,其功能分別為:?準備: 開始試驗前,先設置試驗參數,檢查硬件回路,確定無誤后,按下備妥按鈕,表示準備完成。?試驗開始:系統處于停止狀態時,顯示“開始試驗”,當試驗開始后,顯示為“停止試驗”,按下可以停止正在進行的試驗。?手動觸發:手動觸發點火脈沖。?試驗參數:設置試驗常用參數,包括實驗流程,測試位置,系統設置等。?故障復位:當系統出現故障時,點擊后可以復位系統故障。5.3.試驗參數設置:在測試主頁面點擊【試驗參數】按鈕,進入實驗參數設置界面(圖7-3),可根據試驗要求設置測試流程,由系統自動進行測試。圖7-3 試驗參數設置5.3.1.沖擊試驗設置:?設定充電電壓:設置電容器的預期充電電壓,單位為kV(千伏)。可設置的充電電壓為0.5kV,額定充電電壓為100kV,不得超過100kV,設置精度為一位小數點(即100V)。不同波形電壓不同。?設定放電間隔:設置每次沖擊的間隔時間,單位秒(S)。?設定沖擊次數:在當前的極性下,總共自動沖擊的次數。?極性切換:單擊正極性按鈕,系統會切換到正極性,負極性是一樣操作方式。?完成設置:點擊觸摸按鈕【確認】,系統自動設置相關動作,并進入預備測試模式,保存設置參數,下次啟動頁面顯示為本次設置的參數。
<張家口>天正華意電氣設備有限公司張家口雷電沖擊發生器信號分析設置頁面?波形分析設置:多可以顯示4個通道波形,根據示波器的不同有所差異。?探頭倍數:根據實際探頭的倍數關系,設置示波器,這樣在示波器顯示中可以顯示為實際值,負責可能出現波形顯示不完全等問題。?濾波方式:數字濾波是進行軟件多點平均濾波。?波形方向:設置系統在正充電時,出現的波形方向,與系統的結構有關,?波形類型:可以選擇為電流波形或者電壓波形,波形的參數將自動根據波形類型進行匹配。?偏置計算:是否對波形進行去偏置操作。?采樣比:即設置系統的分流比(V/A)或者分壓比。?設置完成后點擊確認保存參數。1.3.波形測量分析:基本的測量分析均可以在工具欄內通過點擊快捷按鈕進行選擇,通過鼠標簡單的拖拽波形達到測量的目的。圖4-5 測量界面1.3.1.時間測量:點擊工具欄快捷按鈕后,通道選擇按鈕處于可選狀態,選中某通道后,如圖4-5中測量時間光標變為該通道波形顏色,在波形界面的右下方,出現光標信息,以及雙光標所在位置的波形幅值。1.3.2.幅值測量:點擊工具欄快捷按鈕后,通道選擇按鈕處于可選狀態,選中某通道后,如圖4-5中測量時間光標變為該通道波形顏色,在波形界面的右下方,出現光標信息,以及雙光標所在位置的波形幅值。1.3.3.波形峰值點測:點擊工具欄快捷按鈕后,通道選擇按鈕處于可選狀態,選中某通道后,如圖4-6中測量時間光標變為該通道波形顏色,當鼠標在波形界面上移動的時候光標會隨動鼠標的移動而移動,光標與波形的焦點也隨光標的移動沿波形滑動,在某處點擊后,即可卻請改點為值(小值)點,并且會在幅值參數處出現“Manu.”字樣,表示該值為手動測量的值。1.3.4.放大縮小:點擊工具欄快捷按鈕后,鼠標變為“十字標”,在界面上托動十字鼠標,劃出一個矩形區域,松開鼠標后,該區域將被放大至整個界面顯示。1.3.5.通道選擇:點擊工具欄快捷按鈕后,可以選中或者取消顯示該通道,伴隨著將是所有參數將不再顯示。1.3.6.查看歷史記錄:點擊工具欄快捷按鈕后,可以打開或者關閉數據庫記錄。
<張家口>天正華意電氣設備有限公司 雷電沖擊電壓發生器及測量系統2023已更新(今日/模板)張家口雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數400kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為2000,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為:2000:1 刻度因數不確定度 Kε≤1%過沖:β≤20%部分響應時間:≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只,電流測量10KA;滿足上述測量的電流的要求,響應時間滿足國際規定的要求,配齊測量電纜一根;7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套;調波電感一套;調波電阻一套。1、配置調波是本體串聯并所需的連接件;2、調波電感、電阻、均采用固定的繞線方便替換,調波器件具有足夠發熱容量,電動力和良好的絕緣性能,結構緊湊和穩定的性能;
<張家口>天正華意電氣設備有限公司張家口雷電沖擊發生器控制系統技術參數 充電電壓整定范圍 15~150.0kV 充電電壓15~150.0kV充電電壓調節精度 1 %充電電壓不穩定度 < 1 %充電時間設定范圍 30~900 S充電時間調節精度1 S報警延時2 S沖擊試驗次數設定范圍 0~99 次沖擊試驗次數調節精度 1次輸入電源電壓 220 VAC±10%輸出交流電壓 0~220 VAC(連續)輸出交流電流 0~30 A雙屏蔽測量電纜九、技術培訓及技術資料1.安排2~3人進行操作和設備維護培訓2.設備操作說明書,平面布置圖,電氣控制圖,電器原理圖,控制系統編程方法,維修保養手冊,裝箱單、產品質量保,產品、合格證明,外購件的合格證等有關資料。十、驗收培訓與售后服務1、驗收供方應派代表與需方共同在現場對設備進行開箱驗收;驗收項目和標準參照相關條款,如果需方和供方對驗收結果存在分歧,應本著友好協商的原則解決。2、培訓供方提供一次的免費現場試驗及培訓。3、售后服務該套設備在出廠時,由供需雙方在供方單位完成出廠驗收試驗,經驗收合格后,才允許發貨。供方負責對該試驗裝置免費全保修一年(從驗收合格之日算起),并進行終身維修服務。保修期內負責免費檢查、更換損壞的零部件,保修期外維修服務只收取維修成本費用。在接到需方需要售后服務的電話或傳真后,供方應實行快速技術響應服務;如果必須到現場才能解決的問題,供方應保證在24小時內抵達。特殊情況下供方無償提供自用設備為用戶服務。根據需方需要,將長期免費提供版本的測量分析軟件;終身技術支持。
張家口雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時,均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗,對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下,由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降,因而使端部的線棒絕緣上承受的電壓減小;而在超低頻情況下,此電容電流大大減小了,半導體防暈層上的壓降也大為減小,故端部絕緣上電壓較高,便于發現缺陷。2、連線方法:試驗時應分相進行,被試相加壓,非被試相短接接地。如圖10所示3、按照有關規程的要求,試驗電壓峰值可按如下公式確定:Umax=√2βKUo其中Umax :為0.1Hz試驗電壓的峰值(kV)β:0.1Hz與50Hz電壓的等效系數,按我國規程的要求取1.2K:通常取1.3∽1.5 一般取1.5Uo :發電機定子繞組額定電壓(kV)例如:額定電壓為13.8 kV的發電機,超低頻的試驗電壓峰值計算方法為: Umax=×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中,若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象,可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況,應盡可能監視絕緣的表面狀態,特別是空冷機組。經驗指出,外觀監視能發現儀表所不能反映的發電機絕緣不正常現象,如表面電暈、放電等。
張家口雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置,其基本原理框圖如下:圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分(單元):1)沖擊電壓發生器;2)電源耦合系統;3)觸摸屏控制系統;4)計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕,其功能分別如下:1)【控制電源】:順時針旋轉開關,控制回路接通電源;逆時針旋轉,則關斷控制電源。2)【緊急停止】:在任何緊急情況下,按下緊急按鈕,系統停止切斷電源,主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面,在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制,并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分,圖形顯示區(1),狀態信息顯示區(2)和控制區(3)圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作,可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態:顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”,并閃爍,提醒您需要先進行極性切換。?電容器:充電時指針會從左往右移動,說明正在充電,電容器根據充電電壓與設置電壓以百分比填入,可以直觀看到充電情況,并以文字形式顯示當前電壓。 接地狀態:當接地電磁鐵打開時,圖形化接地打開指示燈由綠色變為紅色,表示危險。?觸發球:可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置,并伴以數字顯示當前球隙距離。【狀態信息顯示區】顯示當前系統的設置參數,故障信息,以及各部分的運行狀態啟動條件:備妥、急停按鈕及試品門以界面指示燈的方式顯示,當系統啟動的條件未達到時,該部分會顯示為紅色。?主回路狀態:主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態:當異常指示燈閃爍時說明有故障發生。設置參數顯示:當前電壓與充電次數前面的數字為當前的實際測試數據,斜杠后面為設置參數;充電時間前面的數字為當前的充電時間,斜杠后面為設置的充電間隔時間;?運行狀態:上面一行為現實系統運行流程狀態,顯示當前系統運行的步驟。右側一行顯示PLC運行狀態,有故障時,顯示故障信息。
