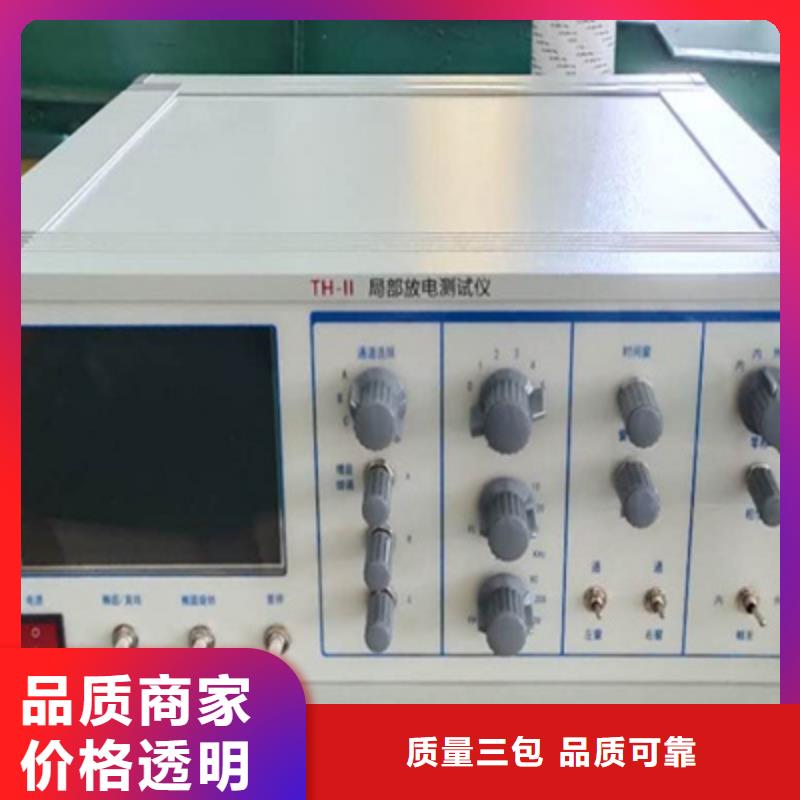

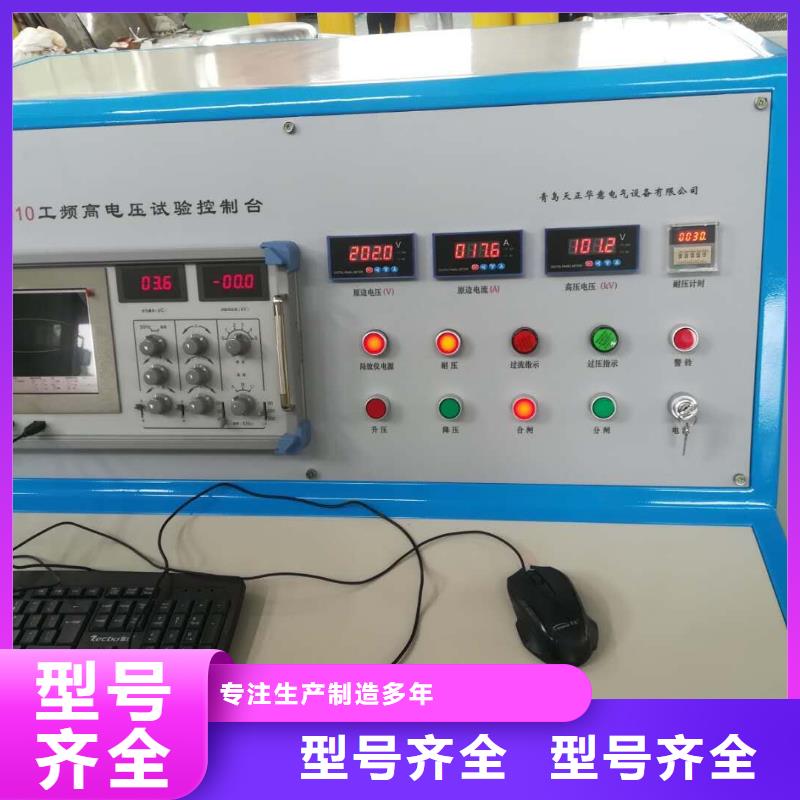

棗莊局部放電檢測儀多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。

棗莊局部放電檢測儀多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗
棗莊無局放試驗裝置多年經驗 <棗莊>天正華意電氣設備有限公司

棗莊局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗

棗莊局部放電檢測儀多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗 棗莊無局放試驗裝置多年經驗 <棗莊>天正華意電氣設備有限公司

棗莊局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

棗莊局部放電檢測儀局放測量工作原理2.1、什么是局部放電?局部放電是指部分地橋接導體間絕緣的一種氣體放電，這種放電可能會，或者不會出現在導體的近旁。通俗的說是指設備絕緣系統中部分被擊穿的電氣放電，這種放電可以發生在導體(電極)附近，也可發生在其它位置 。2.2、局部放電產生的原因局部放電對于高壓電工產品往往是很難避免的，這是由于絕緣材料和絕緣結構在制造過程中常會含有比固體絕緣容易擊穿的小氣泡或油膜，在電場的作用下，會產生內部放電。絕緣材料和絕緣結構中電場分布不均勻，也會產生局部放電（如針尖電極、電極表面上的毛刺、或者是金屬屑異物）。2.3、局部放電的分類2.3.1、內部放電：在介質內部或介質與電極之間的放電。這種放電的特性與介質的特性和氣屑的形狀、大小、位置以及氣屑中氣體的性質有關。2.3.2、表面局部放電：在沿介質表面的電場強度達到擊穿場強時所發生的局部放電。在電機繞組、電纜、套管等絕緣結構的端部，從導體到介質表面經常會出現這種局部的放電。2.3.3、電暈放電：在氣體中，高電壓導體周?chē)a(chǎn)生的局部放電稱為電暈。如高壓傳輸線、高壓變壓器等高壓電氣設備，因高壓接線端暴露在空氣中，都有可能產生這種局部放電。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗 <棗莊>天正華意電氣設備有限公司

棗莊局部放電檢測儀 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

棗莊局部放電檢測儀特高頻(UHF)電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的特高頻電磁波）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式特高頻傳感器和外置式特高頻傳感器。由于現場的電暈干擾主要集中300MHz 頻段以下因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測定位以及缺陷類型識別等優點。 特高頻測量原理圖3.4高頻電流互感器（HFCT）高頻電流互感器主要用于高壓電氣設備的局部放電檢測，采用脈沖電流原理。由于絕大部分高壓電氣設備，其高低壓側或接地部分都存在分布電容，高場強區發生放電時，會耦合到接地部分并通過接地線進入大地。HFCT卡在接地線上，檢測其局放產生的脈沖電流信號，從而獲得被檢測設備的局部放電信息。主要用于電纜變壓器電抗器開關柜等中高壓設備的局部放電信號檢測。利用HFCT 套接電氣設備接地線的檢測屬于非侵入式的檢測方法 被檢測設備不需要停運，簡單可靠。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗

棗莊局部放電檢測儀表征局部放電的參數：視在放電電荷，放電重復率，放電的能量，放電的平均電流，放電的均方率，放電功率，局部放電起始電壓，局部放電熄滅電壓。2.5、視在放電量q是指在試品兩端注入一定電荷量，使試品端電壓的變化量和局部放電時端電壓變化量相同。此時注入的電荷量即稱為局部放電的視在放電量，以皮庫(pC)表示。 實際上，視在放電量與試品實際點的放電量并不相等，后者不能直接測得。試品放電引起的電流脈沖在測量阻抗端子上所產生的電壓波形可能不同于注入脈沖引起的波形，但通常可以認為這二個量在測量?jī)x器上讀到的響應值相等。 2.6、國標及IEC的局放測量法─脈沖電流法(ERA)高電壓設備局部放電時在試驗回路中引起電荷轉移，產生高頻電流脈沖其流過檢測阻抗產生電壓脈沖，將此電壓脈沖經過合適帶寬的放大器放大后由儀器測量、顯示出來。

<棗莊>天正華意電氣設備有限公司

棗莊局部放電檢測儀產品概述 局部放電是一種脈沖放電，它會在電力設備內部和周?chē)臻g產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M(jìn)一步擴大。我公司研制的局部放電巡檢儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。局部放電巡檢儀采用了全新的外觀設計，使用了目前較為流行的Android系統，更易于操作使用，另外集成了500萬攝像頭拍照功能方便進行巡檢記錄；RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗

棗莊局部放電檢測儀儀器基本操作5.1儀器開啟/關閉按下按鈕，開機畫面顯示在屏幕中。若要關閉儀器，長按 按鈕。概要信息設備在進入正常運行狀態后，顯示系統主菜單。主菜單界面下顯示有“暫態地電波超聲波特高頻高頻電流檢測記錄系統設置等選項。在界面上方，顯示當前時刻和電池電量狀態。系統設置系統設置界面對系統的基本信息進行瀏覽設置。?存儲目錄試驗過程中數據庫文件和圖片文件保存的位置。注:記錄數據可在“首頁-檢測記錄”查看。若新建一個已存在的目錄，則會直接將之前目錄中數據清空，請謹慎操作。所有數據存儲路徑在設備系統可對接RFID設備實現對應數據的智能讀寫操作。?藍牙設備搜索并連接周?chē)捎玫乃{(lán)牙設備。?音量調節調節系統輸出音量大小?日期和時間修改系統的時間和顯示日期恢復出廠設置將系統中試驗過程中產生的數據和圖片進行清理，在沒有導出數據之前，請謹慎操作設備信息軟件版本，硬件版本以及系統發布日期。測量TEV試驗有4種顯示圖：波形圖，PRPD圖，PRPS圖，統計圖。在運行狀態下，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行TEV試驗相關參數設置。?數據區當前測量過程中的值、背景值和當前值?歷史極值區當前測量過程中近的20個周波的值。?圖表區波形圖—當前測量數據波形，根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—二維圖譜，放電相位分布圖譜，顯示放電水平、相位以及峰值頻次的關系，其中縱軸代表放電水平，橫軸代表相位0-360度，不同的像素顏色代表不同的峰值頻次。PRPS圖—三維圖譜，脈沖序列圖譜，顯示時間、相位及放電水平的關系，縱軸代表放電水平，橫軸代表相位，Z軸代表時間，脈沖不同顏色代表放電水平的大小不同，右側顏色標識代表縱軸不同的百分比所使用的不同顏色。通過該模式可以區分干擾和放電，以及隨時間變化不同相位信號的變化。

棗莊無局放試驗裝置多年經驗 <棗莊>天正華意電氣設備有限公司

棗莊局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上

<棗莊>天正華意電氣設備有限公司

棗莊局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照?qǐng)?zhí)行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因?yàn)椴僮骺刂品矫娴脑蚨乖囼?yàn)回路很復雜。試驗回路高壓側的回路面積應盡可能的小試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的常用試驗回路”選擇。通常情況下選擇并聯法”測試回路。選擇合適的檢測阻抗（輸入單元），見附錄一檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電設備操作設備驅動程序安裝本系統在 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤p路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入系統。

<棗莊>天正華意電氣設備有限公司 棗莊無局放試驗裝置多年經驗

棗莊局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。
