復合絕緣一般不采用本方法測試絕緣電阻。3.導致盤型懸式絕緣子劣化的原因(1)溫度的影響，溫度對絕緣電阻影響很大，絕緣電阻隨溫度上升而減小。原因是溫度升高，絕緣介質的極化加劇，電導增加使絕緣電阻下降，變化的原因與溫度變化程度和絕緣材料的性質、結構等有關。(2)濕度的影響，濕度對表面泄漏電流的影響較大，原因是絕緣表面吸附潮氣，形成水膜，會使絕緣電阻明顯下降。(3)絕緣子機械過載造成的劣化。(4)瓷件吸濕性劣化。(5)瓷件內外應力重疊性劣化。(6)瓷絕緣子熱膨脹造成的劣化。(7)鋼帽澆裝水泥飽和膨脹性劣化。(8)鋼帽澆裝水泥凍結膨脹性劣化。(9)鋼帽、鋼腳電腐蝕性劣化。(10)絕緣子過電壓造成的劣化。(11)絕緣子內部缺陷造成的劣化。測量絕緣子電阻的注意：濕度較大時應暫停測量。4.測量方法對于單元件的絕緣子，只能在停電的情況下測量其絕緣電阻，相關規程中規定，采用2500V及以上的兆歐表。目前使用較多的是2500V和5000V兆歐表，也有電壓更高的專門儀器。但實際上，在1＊104MΩ以內，精度相同的2500V和5000V兆歐表，在相同的濕度下測量的絕緣電阻基本相同。在所測絕緣電阻大于1＊104MΩ時，2500V兆歐表無法讀出準確的絕緣電阻值，只能按∞記數。而5000兆歐表則可取的大絕緣電阻可達2＊105MΩ。對于多元件組合的絕緣子，可停電、也可帶電測量其絕緣電阻。其方法是用高電阻接至帶電的絕緣子上，使測量絕緣電阻的兆歐表處于地電位，從測得的絕緣電阻中減去高電阻的電阻值，即為被測絕緣子的絕緣電阻值。帶電測量絕緣子絕緣電阻的原理接線如圖4—1所示。圖4—1中，R為高電阻桿中的電阻，阻值按10～20kΩ/V、長度按0.5～10 5kV/cm選擇，每單位電阻容量為l～2W;C為接地電容，可使兆歐表處于地電位，C的絕緣電阻應達到兆歐表的大量限，以保證測量的準確度。C的電容量為0.01～0.05μF，應能承受3000V以上的直流電壓。5.判斷(1)針式支柱絕緣子的每一元件和每片懸式絕緣子的電阻不應低于300MΩ。

支柱絕緣子型號有ZSW-10kv/4、ZSW-20kv/8、ZSW-35kv/4、ZSW-35kv/8、ZSW-110kv/6。用于工頻交流電壓10-500KV戶外電站、變電所配電裝置和電器設備中，作帶電部分的絕緣和支持用。主要作用就是固定帶電導體。例如固定軟導線的，固定銅排的，用處極為廣泛。按電壓可分為10kv支柱絕緣子、35kv支柱絕緣子、110kv支柱絕緣子等等。 支柱絕緣子瓷件為實心結構，膠裝部分采用柱體上砂結構，瓷配方先進、性能優異、經實際運行、可靠性非常高。上砂用的砂子是專用的經過嚴格工藝控制的造粒砂，具有與瓷體優良的結合性能和合理的膨脹系數，能有效地提高產品的機械強度。產品的法蘭結構合理，受力時應力分布均勻。其材料為機械強度高的球墨鑄鐵，表面熱鍍鋅。具有優良的抗銹蝕能力。膠裝用水泥為高標號水泥，加上合理的養護工藝，使瓷的強度得到了充分的發揮。任何電壓等級的產品造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

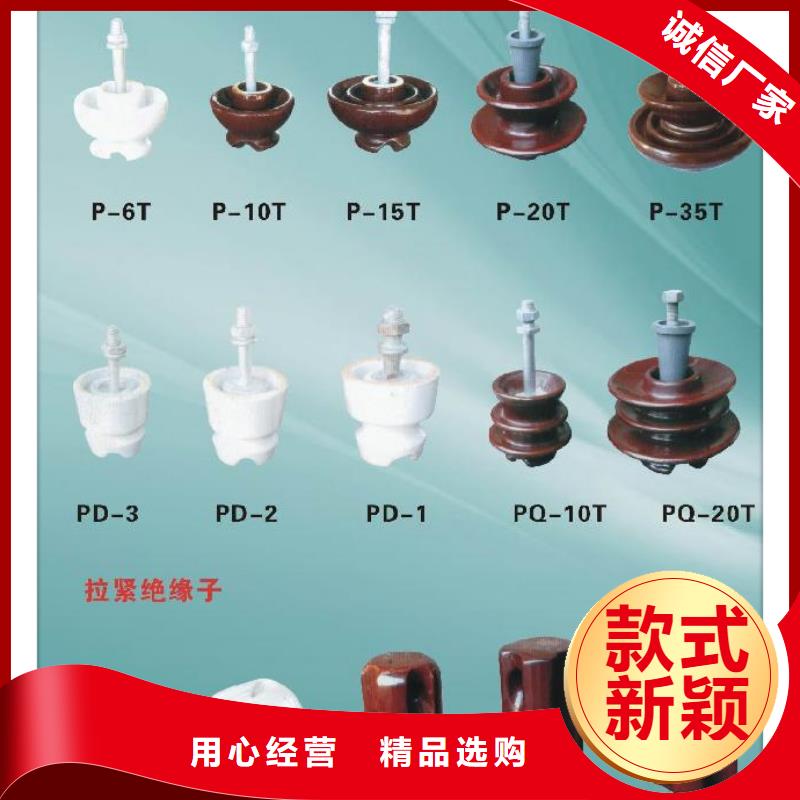

現在常用的絕緣子有：陶瓷絕緣子，玻璃鋼絕緣子，合成絕緣子，半導體絕緣子。性能 絕緣子的基本性能包括電氣、機械和熱性能。此外，還有耐環境和耐老化等性能。當絕緣子電壓等級提高時，其尺寸和重量也相應增加，但電氣和機械性能并不按比例提高，耐熱急能下降。因此，電壓等級高的絕緣子制造起來比較困難。 ①電氣性能：沿著絕緣表面發生的破壞性放電稱為閃絡，閃絡特性是絕緣子的主要電氣性能。對于不同電壓等級，絕緣子的耐受電壓要求各不相同，其指標有工頻干、濕耐壓、雷電沖擊耐壓、雷電沖擊截波耐壓、操作沖擊耐壓等。為避免在運行中擊穿，絕緣子的擊穿電壓高于閃絡電壓。在出廠試驗中，可擊穿型的瓷絕緣子一般經過火花試驗，即加高壓使絕緣表面發生頻繁的火花，維持一定時間，看是否被擊穿。某些絕緣子還需經過電暈試驗，無線電干擾試驗，局部放電試驗和介質損耗試驗等。高海拔地區絕緣子，因空氣密度下降而使電氣強度下降，因此，其耐受電壓換算到標準大氣條件時應相應提高。污穢絕緣子受潮時的閃絡電壓大大低于其干、濕閃絡電壓因此污穢地區須加強絕緣或采用耐污型絕緣子，其爬電比距（爬電距與額定電壓之比值）應較正常型高。直流絕緣子與交流絕緣子相比較，其電場分布較差，又有吸附污粒和電解作用閃絡電壓較低一般要求有特殊的結構設計和更大的爬電距離。 ②機械性能：絕緣子在運行中常受到導線的重力和張力、風力、覆冰重量、絕緣子自重、導線振動、設備操作機械力、短路電動力、地震和其他機械力的作用。有關標準對機械性能規定有嚴格的要求。 ③熱性能：戶外絕緣子要求有耐受溫度急變的能力。例如瓷絕緣子要求經幾次冷熱循環而不開裂。絕緣套管因有電流通過，其零部件和絕緣件的溫升以及容許短時電流值均須符合有關標準的規定。維護管理/絕緣子 編輯絕緣子清掃在潮濕天氣情況下，臟污的絕緣子易發生閃絡放電，所以必須清掃干凈，恢復原有絕緣水平。一般地區一年清掃一次，污穢區每年清掃兩次（霧季前進行一次）。

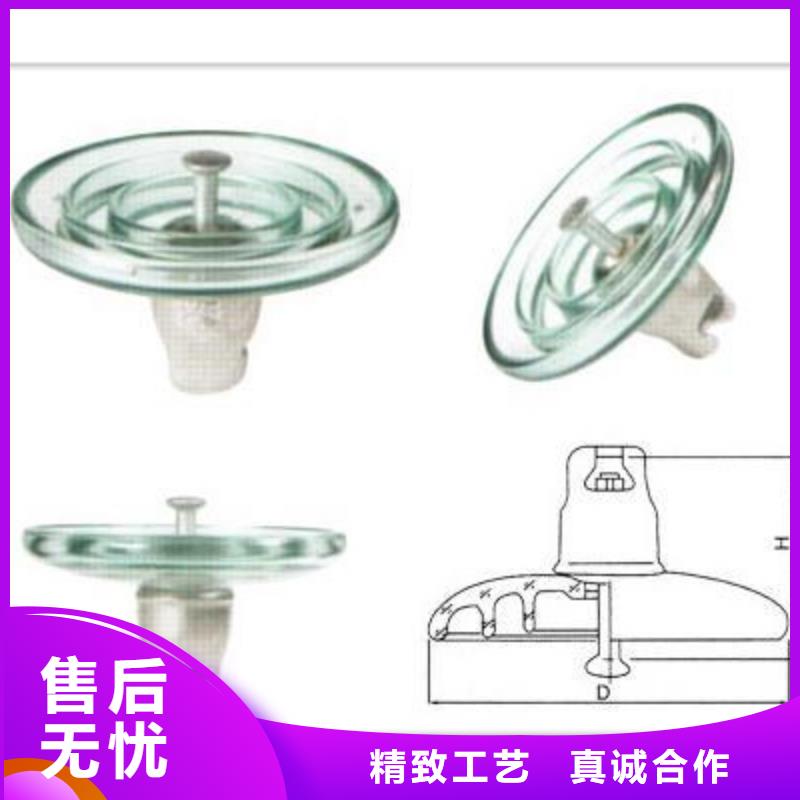

XP——普通型盤形懸式瓷絕緣子； XWP——耐污盤形懸式瓷絕緣子； XHP——鐘罩傘耐污盤形懸式瓷絕緣子； XMP——草帽型耐污盤形懸式瓷絕緣子； 數字1，2，3…為設計順序號； “—”后數字為額定機電破壞負荷值，kN； kN值后面的C為槽型連接結構，T為球窩帽-扁腳連接結構，球窩連接結構不表示。 GB/T 7253-2005標準規定（新型號）： U——懸式絕緣子； U后數字表示規定的機電或機械破壞負荷值，kN； B或C表示球窩或槽形連接； S或L表示短或長結構高度，M表示中長，EL表示超長； P表示大爬距。 注：在電網公司招標文件中絕緣子代號的命名方法如下濕冰情況和干冰情況絕緣子的電場分布不同，濕冰情況下空氣間隙所承擔的電壓約為絕緣于所受電壓的90％以上，而干冰時這一數據約為70％，局部放電現象很容易在此空氣間隙上產生，繼而融化冰層，ii ~lb接證明了覆冰很難全部橋接線路絕緣子的全部傘裙。 結論的cw出是在建模時僅考慮泄漏電流從融冰后形成的水膜流過的條件下得到的(見圖3_2)，因而對于干冰狀態下的覆冰絕緣子電場計算屬于靜電場的求解范疇；而對于濕冰狀態下的覆冰絕緣子沿面電場計算則屬于阻容場的求解，水膜的電導率遠高于剩余泄漏距離上其他介質的電導率，因此幾乎所有外加電壓都被空氣間隙所承受。 在建立上述模型的基礎上．CJCELE的研究者還對覆冰支柱絕緣子建立丁有限元模型以及利用KelV，n變換處理絕緣子電場開域問題的改進有限元模型’這些模型對于覆冰絕緣子電場問題的求解有一定的指導意義。但是，這些模型不僅在建模上還有需要改進提高的地方，如未考慮電弧出現時電場分布的改變、水膜的電導率和覆冰量對陶瓷絕緣子電場分布的影響；而且，由于此模型僅是支柱絕緣子的模型，在覆冰懸式絕緣子串致復合絕緣子的沿面電場計算中仍然不能簡單地夏制利用，闊3—1覆冰絕緣子的電場計算模型.絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體，它是為了增加爬電距離的，通常由玻璃或陶瓷制成，就叫絕緣子。
