棗莊水內冷發電機絕緣測試儀電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。c．測試時間用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。

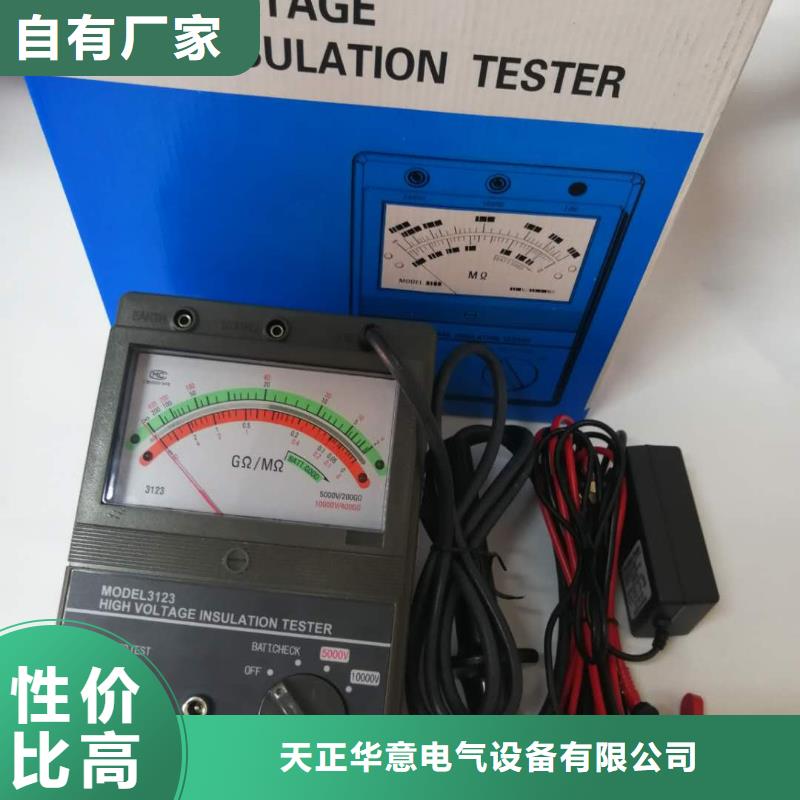

棗莊水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

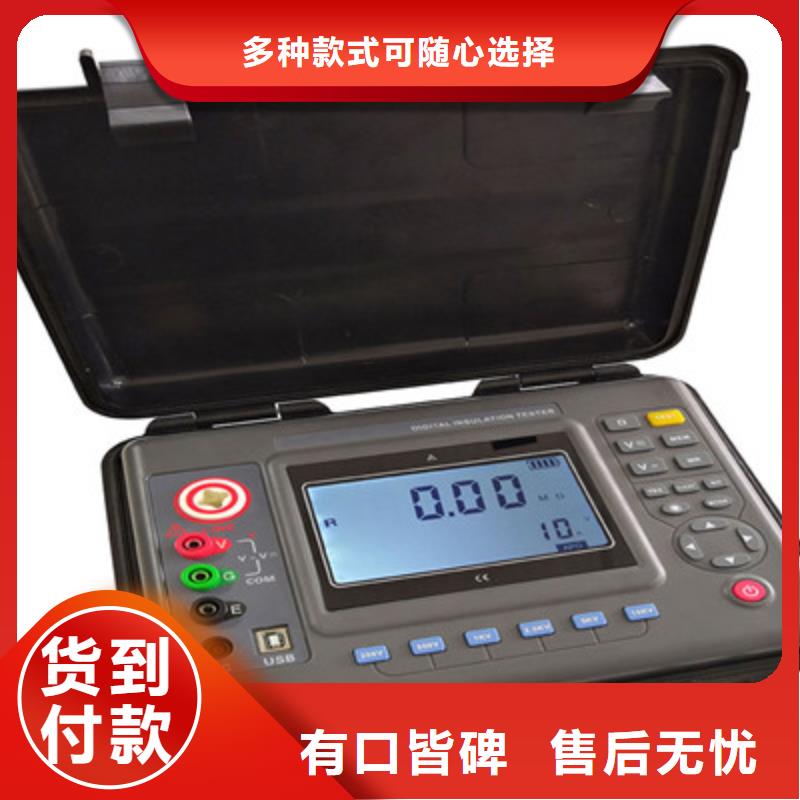

棗莊水內冷發電機絕緣測試儀二．簡介數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。?額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

棗莊水內冷發電機絕緣測試儀測試時間用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。d．測試設備的泄漏在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本雜散電流對測試結果的影響；高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少，杜絕電暈放電；采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。

棗莊水內冷發電機絕緣測試儀電阻器由于全部采用十進讀數盤來改變輸出電阻值，通過調節可以得到調節范圍中的任意值，所以使用十分方便，十進讀數盤開關設計成適于5Kv下使用，采用高絕緣材料和輕壓力結構，因此具有接觸壓力小，壽命長，接觸電阻變差小，絕緣電阻高等優點。整個電阻器均裝在金屬殼體內，因此具有很好的靜電屏蔽作用。六． 使用注意事項1. 在檢定本電器時，應在20--25℃，相對濕度40％-60％，且應無腐蝕性氣體和無直射陽光的環境中，而且應該有足夠的穩定時間。2. 電阻器使用時，應在23±5℃，相對濕度25％-75％，且應無腐蝕性氣體和無直射陽光的環境中。3. 有較長時間未使用的電阻器，在使用前應將各讀數盤，自0-10（11），來回轉動數次，使其接觸良好。4. 電阻器在使用時，應注意實際施加在電阻器上的電壓，應不超過主要承受電壓讀數盤的使用電壓。以免造成讀數盤的超差或燒壞元件。5. 儀器應存放在10-30℃，相對濕度＜75％，無腐蝕性氣體，無露水，無直射陽光的環境中。6. 用戶在遵守使用和保存的條件下，從發貨日起，12個月內，達不到主要技術指標時，公司免費為用戶維修更換。

棗莊水內冷發電機絕緣測試儀二．簡介數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。?額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

棗莊水內冷發電機絕緣測試儀 儀器原理簡介結構測量電壓數控調壓器6各部分功能液晶鍵盤：負責鍵盤、顯示。數控調壓器：采用PWM電路率產0-5V標準輸出。DC-DC 0-5Kv：采用升壓變壓器，轉換，輸出0-5kv的直流高壓。具有短路保護功能分壓電路：0-5KV的高壓，轉換成0-5V，便于AD采集。測量電路：負責數據采集，電流變換等。控制器 ：將所有上述模塊連接，完成測量。五、儀器的配套性1 主機 一臺2 紅色線 一根3 黑色線 一根4 電源線 一根5 產品說明書 一份6 出廠檢測報告 一份7 合格證 一張影響電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。

棗莊水內冷發電機絕緣測試儀工作環境宜無粉塵，通風良好，測試儀采用自然風冷，若通風條件不好，易引起儀器損壞。測試儀工作時后面板與墻壁保持至少30cm的距離。7. 遠離精密儀器——當本儀器高壓輸出時，被測物測試點處會產生電暈放電，發射射頻電磁波，干擾精密儀器工作。2.4 拆封和檢查首先檢查產品銘牌，確定機型與訂單相符；然后對照 “裝箱單”核對包裝箱中物品是否齊全，若包裝箱中物品與“裝箱單”所列內容不符，請與青島天正華意儀器客服中心或經銷商聯系。如果收到儀器時包裝箱有破損，請檢查儀器的外觀有無變形、刮傷，或面板損壞等。如果有損壞，請立即通知青島天正華意儀器客服中心或其經銷商。我們的客服中心會為您修復或更換新機。在未通知青島天正華意或其經銷商前，請不要立即退回產品。為了防止意外觸電的發生，請不要自行打開儀器上蓋。如果儀器有異常情況發生，請尋求青島天正華意公司或其指定經銷商的技術支持。2.5 首次上電檢查在確認本儀器完好無損并安裝到工作位置后，請按如下步驟進行檢查：1. 只接通本儀器的電源線，不接其他任何測試線，打開測試儀電源開關；2. 儀器進入功能選擇界面后，選擇F菜單開始測試進入產品測試界面，直接按START鍵進行測試，測試狀況若如下所述：a. 接地因開路而報警；b. 絕緣顯示電阻＞200GΩ；c. 耐壓顯示較小擊穿電流或零值；則表明儀器基本正常；可參照第四章的操作說明對儀器進行更細致地檢查。3. 首次開啟儀器，若無顯示，請檢查并確認電源線連接良好；啟動測試過程中，若有不啟動、無按鍵響應或無繼電器動作聲響等現象，請尋求青島天正華意公司或指定經銷商的技術支持。2.6 其他測試站安排工作位置工作站的位置安排必須在一般人員非必經之處所。 如果工作站位置選定無法作到將工作站與其它部門隔開時，應特別標明”高壓測試站”，非專職人員不得進入。如果高壓測試站與其它工作站非常接近時，必須特別注意問題。 在高壓測試時，必須特別標明”危險！高壓測試進行中非工作人員請勿靠近”。輸入電源本儀器必須有良好的接地，以及將設備地線與電源接妥，并確認電源極性及低電阻的地線回路。 測試站電源必須有單獨的開關，一旦有緊急事故發生時，應立即關閉電源，再進入處理事故。
