棗莊地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米或英尺、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

棗莊地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

棗莊地埋電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性識別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（停電電纜）進行路徑探測和識別的接線方式，可以充分發揮儀器的功能，并能程度地減小干擾影響，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。

棗莊地埋電纜管線探測儀測深方法多:具有多種測深方法可任意可選并可相互驗證。1、雙水平線圈直讀法；2、單水平線圈80％法、50％法；3、45度法。(四)抗干擾性強1、觀測參數多: 既可測水平分量（）、垂直分量（）又可測水平梯度（）。2、發射功率大: 發射機輸出功率達10W且連續可調根據需要任意選擇。3、工作頻率多: 發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。(五)操作簡便1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到，測深完畢自動恢復到測深前的工作模式。(六)連續工作時間長 使用成本低 發射機配備了大容量鋰電池組 一次充電 可滿足外業探測一個工作日供電需要 并可循環使用大大降低了檢測成本。（七）發射機交直流兩用正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。

棗莊地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米或英尺、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

棗莊地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

棗莊地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

棗莊地埋電纜管線探測儀用來測量被測量管線的埋土深度，測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中，無論原來采用哪種定位模式，系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位：當管線埋土深度小于1米時，為cm。當管線埋土深度大于1米時，深度顯示單位為m。英制單位：英尺。電流單位：當電流大于1A時，顯示電流的單位為A，當電流小于1A時，顯示電流的單位為mA。注意：1、為了測得的埋深值，接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度，在測深時不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。背光鍵（6）按下背光鍵，顯示窗口背光點亮，背光保持預先設置好的背光時長，再按下背光鍵，背光關閉。背光時間可通過背光菜單進行設置。數據存儲：測量的電流和深度數據存儲方法：測量電流值后，在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據，按下鍵，檢測數值被存儲到儀器的存貯器中，顯示器右下角表示所存數據多少的序號（12）自動加1。如果不需要存儲，再按一下鍵，恢復管線定位狀態。

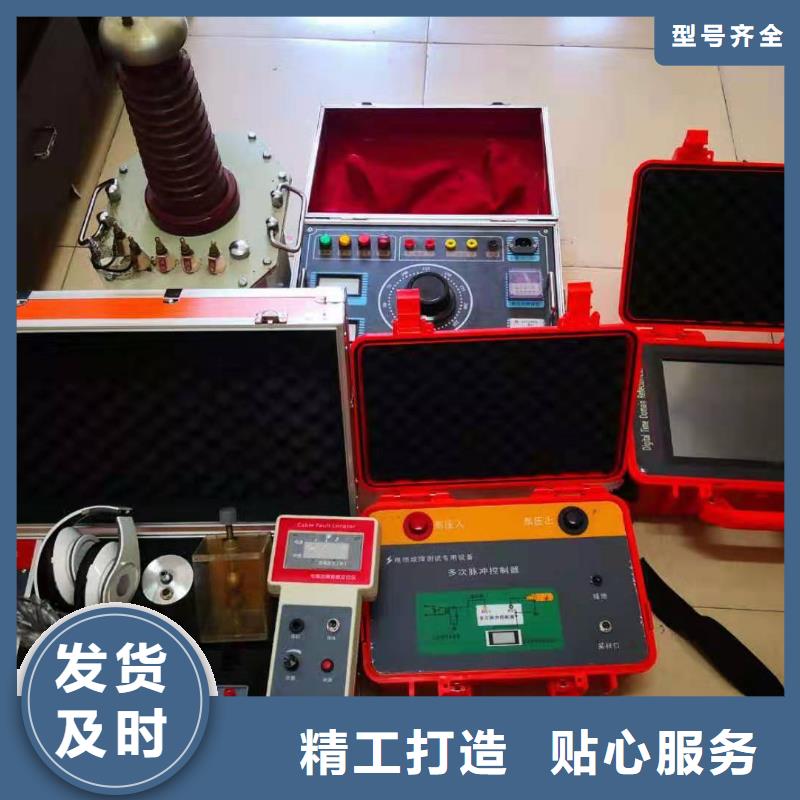

棗莊地埋電纜管線探測儀智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!

棗莊地埋電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不帶絕緣層的金屬管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。2、界面介紹發射機開機狀態下，沒有連接任何附件將自動工作在輻射模式，屏幕顯示如下：圖2-3-2 卡鉗耦合輸出界面顯示2、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。三種輻射頻率可供選擇： 33kHz，82kHz、197kHz，默認33kHz。注意事項：?低頻感應效果較差，但信號傳播距離遠，也不易產生干擾。?高頻比低頻的感應效果好，但傳播距離較近，且較易感應到其他管線。?探測高阻管線應使用高頻，低頻將很難感應出適用的信號。3、功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。注意事項：?使用較低輸出水平，有助于減少對其他管線的感應、縮短收發距。?探測較深管線，應提高輸出水平。?發射機無法測量和顯示管線感應到的電流大小，故只能根據接收機的探測效果反復嘗試、靈活選擇。
