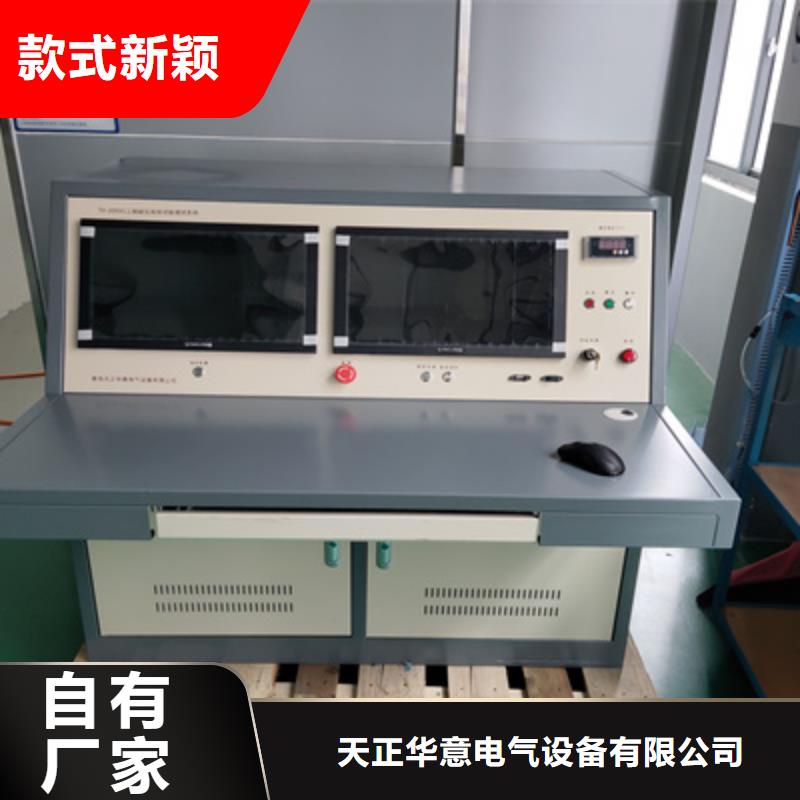

云浮局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

云浮局部放電檢測儀儀器基本操作5.1儀器開啟/關閉按下按鈕，開機畫面顯示在屏幕中。若要關閉儀器，長按 按鈕。概要信息設備在進入正常運行狀態后，顯示系統主菜單。主菜單界面下顯示有“暫態地電波超聲波特高頻高頻電流檢測記錄系統設置等選項。在界面上方，顯示當前時刻和電池電量狀態。系統設置系統設置界面對系統的基本信息進行瀏覽設置。?存儲目錄試驗過程中數據庫文件和圖片文件保存的位置。注:記錄數據可在“首頁-檢測記錄”查看。若新建一個已存在的目錄，則會直接將之前目錄中數據清空，請謹慎操作。所有數據存儲路徑在設備系統可對接RFID設備實現對應數據的智能讀寫操作。?藍牙設備搜索并連接周圍可用的藍牙設備。?音量調節調節系統輸出音量大小?日期和時間修改系統的時間和顯示日期恢復出廠設置將系統中試驗過程中產生的數據和圖片進行清理，在沒有導出數據之前，請謹慎操作設備信息軟件版本，硬件版本以及系統發布日期。測量TEV試驗有4種顯示圖：波形圖，PRPD圖，PRPS圖，統計圖。在運行狀態下，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行TEV試驗相關參數設置。?數據區當前測量過程中的值、背景值和當前值?歷史極值區當前測量過程中近的20個周波的值。?圖表區波形圖—當前測量數據波形，根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—二維圖譜，放電相位分布圖譜，顯示放電水平、相位以及峰值頻次的關系，其中縱軸代表放電水平，橫軸代表相位0-360度，不同的像素顏色代表不同的峰值頻次。PRPS圖—三維圖譜，脈沖序列圖譜，顯示時間、相位及放電水平的關系，縱軸代表放電水平，橫軸代表相位，Z軸代表時間，脈沖不同顏色代表放電水平的大小不同，右側顏色標識代表縱軸不同的百分比所使用的不同顏色。通過該模式可以區分干擾和放電，以及隨時間變化不同相位信號的變化。

云浮局部放電檢測儀檢測主機電池供電：采用可充電鋰電池供電，可保證系統持續工作8小時以上?LCD顯示：使用3.5寸真彩?超聲傳感器：內置超聲波傳感器，可通過頭戴式耳機聽取局部放電超聲波信號EV傳感器：內置TEV傳感器；?擴展接口：可選配HFCT、超聲聚波器、接觸式超聲波傳感器、超聲延長探頭；?局放顯示：通過柱狀圖、PRPD、PRPS三種譜圖顯示；?超限報警：使用紅、黃、綠三色指示提示局部放電的嚴重程度；?溫濕度：內置溫濕度傳感器，可顯示檢測現場的溫濕度；?電量指示：電池電量實時指示；?軟件系統：采用嵌入式系統；?重量較輕、易于便攜、使用方便；三、操作說明3.1 操作界面圖五、操作顯示界面操作方法3.2.1 開關機長按“開/關機”鍵直至顯示屏顯示開機界面，檢測儀開機；在開機情況下，按“開/關機”，檢測儀進入關機界面，檢測儀關機。3.2.2 檢測傳感器選擇在開機情況下，按“傳感器選擇”鍵，可以切換不同的檢測方式，開始后默認為TEV檢測。切換到相應的傳感器后，按“方向”O(jiān)K鍵即可進入到該傳感器檢測方式下。本機可以支持TEV傳感器（內置）、 超聲波傳感器（內置）、超聲波延長探頭、超聲聚波器、接觸式超聲波傳感器、HFCT傳感器。3.2.3 譜圖模式選擇在開機主界面下，按“方向”左鍵或右鍵可以切換不同的譜圖檢測模式，本機有柱狀圖、PRPD、PRPS三種譜圖顯示方式，顯示界面的譜圖顯示上部有相應的標簽“HIS”、“PRPD”、“PRPS”指示。注意：譜圖模式切換時，不需要按OK鍵確認，按“方向”左鍵或右鍵切換時，直接進入該測試模式下。

云浮局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

云浮局部放電檢測儀在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。用JZF型校正脈沖發生器注入試品CX——已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由KV表顯示。結構性說明本儀器為臺式機箱結構，儀器操作面分前面板及后背板兩部分，各調節元件的位置見圖二所示。儀器上、下蓋板均可折卸，以便維修。儀器內六塊印刷線板QF（前放）、ZF（主放）、FJ1、FJ2（峰檢）、WY（電源板）及XS（顯示單元）均為插拔式。儀器采用液晶顯示器，并從電路設計上挖掘潛力，終使JF－2010多通道成為一種功能多樣，使用方便的真正小型化局部放電檢測儀。

云浮局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”O(jiān)K鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”O(jiān)K鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”O(jiān)K鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”O(jiān)K鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

云浮局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄](méi)功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。
