云浮變壓器繞組變形測試儀感謝您使用本公司變壓器繞組變形測試儀。為了您能更、更快捷地使用本設備，了解它的卓越功能，請您在使用本設備安裝調試前，仔細閱讀使用說明書。謝謝您的合作！質量保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。事項非專業人員請勿拆開維修，以免觸電及擴大故障范圍！請勿拆下儀器的蓋板：以免產生電擊危險。為避免傷害人身及設備，使用測試儀前請先閱讀“須知”和“警告”以及“注意”等相關資料的內容。 須知 請遵循本手冊的說明使用測試儀，否則測試儀所提供的保護可能會受到損壞。 本手冊中: 警告是指對使用者構成危險的情況或操作。 小心是指對測試儀或被試變壓器可能造成損壞的情況或操作。 注意是指對測試結果可能造成誤差的情況或操作。 工作準則 為了避免人身傷害，同時為避免測試儀或被試變壓器受到損壞，請遵循以下準則進行操作：1、使用前，請先檢查測試儀的外觀，檢查電源開關位置是否在“關”的位置、各接線端子是否正常。 2、變壓器的測量接地沒有連接正確前，請不要開始繞組變形測試。 3、試驗前應將被試變壓器線端充分放電。 4、繞組變形測試應在解開變壓器所有引線(包括架空線、封閉母線和電纜)的前提下進行，并使這些引線盡可能的遠離變壓器套管(周圍接地體和金屬懸浮物需離開變壓器套20cm以上)，尤其是與封閉母線連接的變壓器。 5、測試時必須正確記錄分接開關的位置。應盡可能將被試變壓器的分接開關放置在第1分接，特別對有載調壓變壓器，以獲取較的繞組信息。對于無載調壓變壓器，應保證每次測量在同一分接位置，便于比較。 6、變壓器鐵芯必須與外殼可靠接地。7、應保證測量接線鉗與套管線夾緊密接觸。如果套管線夾上有導電膏或銹跡，必須使用砂布或干燥的棉布擦拭干凈。8、測量線正確使用：放線時應展開不要卷曲、收線時應平直繞成環形存放，測量夾子在測量結束時應與測量線脫開，避免在變壓器上掛住，有損測量線。9、測試使用過程中，不得打開與測試無關的其他軟件。10、測試儀不具有防水功能，不得在雨天露天使用。11、測試儀及測試配件不用時放入包裝箱，包裝箱平時至于平放狀態。

云浮變壓器繞組變形測試儀 測試設置好基本的測試信息后，即可進行頻響法的數據測量，點擊“START開始” 按鈕，系統自動完成頻率掃描。在測試過程中，按鈕變成“STOP停止”按鈕，點擊該按鈕，則停止當前掃描，在測試過程中，在信號曲線顯示區“單擊”鼠標，則測試過程暫停，再次點擊繼續進行。測試完成一項后，改變接線方式，同時改變軟件上的設置信息，再次點擊按鈕，進行下一相的測量，重復以上的操作，直至完成所有的測量項目。在試驗過程中，鼠標在測試曲線顯示區（A）雙擊，可以打開測試波形顯示區，該區域包括波形顯示以及輸入電壓峰峰值（紅色）、響應電壓峰峰值（黃色）以及放大倍率和橫軸時間信息，該信息主要用于信號研究。

<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗

云浮變壓器繞組變形測試儀 (變壓器高壓側對低壓測D試驗接線圖)3.III形連接，這種接線是針對每一個相都是單個變壓器的情況，先用黃色的測試線連接A端，用黑色的測試線連接x端，測量單元上也將紅色和黑色的略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口，然后直接開始測試。待測試完成后，再換到下一個單相變壓器 用綠色的測試線連接B端，用黑色的測試線連接y端，繼續測試；測試完成后，用紅色的測試線連接C端，用黑色的測試線連接z端完成所有的測量。(變壓器高壓側對低壓測AX試驗接線圖)(變壓器高壓側對低壓測BY試驗接線圖)(變壓器高壓側對低壓測CZ試驗接線圖)4.Yn形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相根據當前測量的內容用測量夾子接好高壓側或者中壓測，黑線接到O點，測量單元這邊的八個端口，也按黃綠紅黑對應的ABCO三相四線，將略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。

<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗

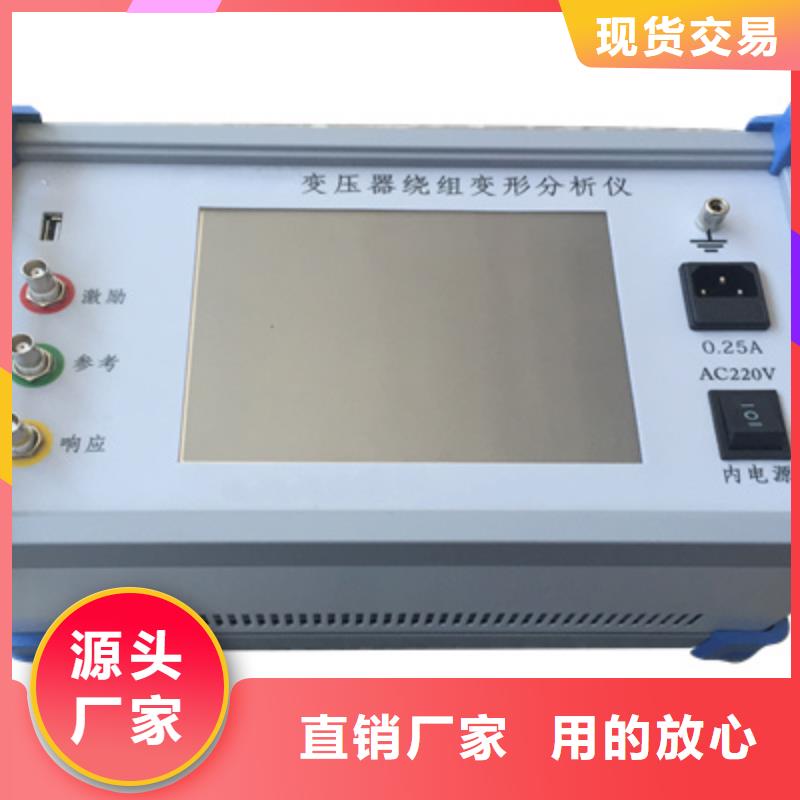

云浮變壓器繞組變形測試儀五、頻響法儀器使用方法5.1儀器面板?儀器面板上安裝有電源開關按下時電源打開指示燈點亮反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器面板上電源插座內藏保2只10A險絲；?USB口：儀器與筆記本電腦通信連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號；由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫?yīng)輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄１辉嚻吠鈿づc測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

云浮變壓器低電壓短路阻抗測試儀價格美麗 <云浮>天正華意電氣設備有限公司

云浮變壓器繞組變形測試儀菜單欄進入軟件，左上方即為菜單欄，分別有“系統”、“查看”、“設置”和“幫助”四個下拉菜單。下面分別介紹各個下拉菜單的具體功能。12.1.1系統12.1.1.1開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。12.1.1.2分析測試報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。12.1.1.3連接設備，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。12.1.1.4選擇無線端口，這個是藍牙的連接方式的設置。12.1.1.5退出系統，使用完畢可以選擇此項目離開。12.1.2查看12.1.2.1二維顯示，當前測試曲線和查看歷史曲線的坐標為二維平面。此時可觀察多條曲線是否相同。12.1.2.2三維顯示，當前測試曲線和查看歷史曲線的坐標為三維立體。此時可觀察多條曲線各自的細節。12.1.2.3線性曲線，當前測試曲線和查看歷史曲線的坐標X頻率為線性增加的。此時可觀察曲線不同的頻率段細節。12.1.2.4對數曲線，當前測試曲線和查看歷史曲線的坐標X頻率為對數增加的。此時可觀察曲線在低頻率段細節。

云浮變壓器繞組變形測試儀變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這將嚴重影響變壓器的運行。按電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。1.1主要技術特點?采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。?測量速度快，對單個繞組測量時間2分鐘以內。?頻率精度非常高，精度高于0.001％。?數字化頻率合成，頻率穩定性更高。?5000V電壓隔離、充分保護測試電腦。?可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。?軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。?軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。1.2主要技術指標?測量速度：單相繞組1分鐘-2分鐘?輸出電壓：Vpp-25V，測試中自動調整?輸出阻抗：50Ω?輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）?掃頻范圍：10Hz-2MHz?頻率精度：0.001％?每通道采樣頻率：100Msps?掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置?曲線顯示：幅頻曲線（相頻曲線，選配）?測量動態范圍寬：－120dB～20dB?供電電壓：AC220V±10％?主機重量： 6kg

<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗

云浮變壓器繞組變形測試儀 阻抗法PC測試軟件的安裝如已安裝頻響法的軟件，就可直接使用阻抗法。如果還沒有安裝，可參照頻響法的軟件安裝步驟。十九、阻抗法PC測試軟件的使用界面本儀器除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后，啟動計算機電源開關，待微機進入正常運行后，再啟動主測量單元電源，其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作，可不連接和啟動主測量單元，只啟動計算機就可完成；計算機啟動后，雙擊本儀器執行圖標，即進入工作程序。以下介紹軟件界面中各個區域的功能。注意：次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要幾分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。19.1菜單欄進入軟件，左上方即為菜單欄，分別有“系統”、“查看”、“設置”和“幫助”四個下拉菜單。下面分別介紹各個下拉菜單的具體功能。19.1.1系統19.1.1.1開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。19.1.1.2分析測試報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。19.1.1.3連接設備，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。19.1.1.4選擇無線端口，這個是藍牙的連接方式的設置。19.1.1.5退出系統，使用完畢可以選擇此項目離開。

<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗
云浮變壓器低電壓短路阻抗測試儀價格美麗 <云浮>天正華意電氣設備有限公司

云浮變壓器繞組變形測試儀短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2008和IEC60076-5:2006規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷。本公司自主研發的變壓器短路阻抗測試儀用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，內部采用型的單片機測試技術及數字信號處理技術，測量數據準確；外部采用7寸觸摸彩色液晶顯屏，顯示中文操作菜單，觸摸操作更便捷，同時配備熱敏打印機和存儲功能，方便數據的打印和存，將所需導出的數據可通過USB轉存到計算機；儀器體積小，便于現場使用攜帶；本儀器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊，尤其要遵守注意事項的提示；2、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。儀表應避免劇烈振動，以免影響測試數據；3、對儀器的維修、護理和調整應由專業人員進行，禁止私自拆卸；4、測試菜單項選擇和實際測試項目及接線要一致；5、測試過程中，禁止拆除移動測試夾和關斷供電線路；

<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗

云浮變壓器繞組變形測試儀準備工作注：使用說明書中涉及計算機及Windows操作系統的基本操作不在本使用說明書中，請參考相關的計算機書籍。注：使用說明書中關于Windows操作系統的基本操作以Windows7操作系統為基礎，其他Windows系統的操作與Windows 7操作的差別不在本使用說明書之內，請參考相關的計算機書籍。三 試驗接線3.1面板介紹變壓器繞組變形測試儀的面板如圖1所示。圖1變壓器繞組變形測試儀面板圖進行變壓器繞組變形測試時的外部接線示意圖如圖2所示。儀器的 激勵端 通過輸入電阻（內阻）將掃頻電壓信號輸入被試變壓器繞組的首端，首端的電壓信號輸入儀器的 輸入端 ，被試變壓器繞組末端的電壓信號輸入到儀器 響應端 。變壓器繞組變形測試儀的“接地”、“被試變壓器”的外殼和鐵芯一起接地。3.2繞組的接線方式圖2 變壓器繞組變形測試的外部接線示意圖繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試?yán)@組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。?YN接線掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖3所示。圖3 YN接線?Y接線由于中性點未引出，應按以下方式接線，如圖4所示。輸入阻抗接于A，輸出阻抗接在B測試。輸入阻抗接于B，輸出阻抗接在C測試。輸入阻抗接于C，輸出阻抗接在A測試。圖4 Y接線?內連接△接線內連接Δ接線繞組的接線方式如圖5所示。輸入阻抗接于c，輸出阻抗接在a相，代表a相。輸入阻抗接于a，輸出阻抗接在b相，代表b相。輸入阻抗接于b，輸出阻抗接在c相，代表c相。圖5 內連接Δ接線由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。?外連接Δ接線如果繞組解開測量的接線方式如圖6所示。如果不解開連接，可以看作內連接Δ接線，接線方式如圖7所示。輸入阻抗接于x，輸出阻抗接在a相，代表a相。輸入阻抗接于y，輸出阻抗接在b相，代表b相。輸入阻抗接于z，輸出阻抗接在c相，代表c相。圖6外連接Δ接線?有平衡繞組的變壓器對于有平衡繞組的變壓器，測試時必須解開接地。如圖7所示。圖7 平衡繞組接線

<云浮>天正華意電氣設備有限公司

云浮變壓器繞組變形測試儀注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。十、頻響法PC測試軟件的安裝1.將本軟件光盤放入光驅，如果可以自動運行將直接進入到本軟件的安裝界面，否則在“我的電腦”打開光驅所在的盤符，運行光盤中的“autorun.exe”進入到本軟件的安裝界面。2. 選擇繞組變形測試儀軟件安裝，將會進入到繞組變形測試儀軟件的安裝向?qū)е小４藭r直接選擇“下一步”。3.此時可以設置本軟件的安裝路徑，如果不改變本軟件默認的安裝路徑，直接選擇“下一步”。4.此時已完成所有的設置過程，選擇“安裝”將開始進行軟件的安裝。5.安裝過程全部完成，選擇“完成”退出安裝向?qū)А?.安裝繞組變形測試儀的軟件也可以直接進入光盤的“繞組變形測試儀”的目錄中，直接運行以下兩個程序，都可以進行本軟件的安裝向?qū)А?/p> 云浮變壓器低電壓短路阻抗測試儀價格美麗

云浮變壓器繞組變形測試儀五、頻響法儀器使用方法5.1儀器面板?儀器面板上安裝有電源開關按下時電源打開指示燈點亮反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器面板上電源插座內藏保2只10A險絲；?USB口：儀器與筆記本電腦通信連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號；由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫?yīng)輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄１辉嚻吠鈿づc測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

<云浮>天正華意電氣設備有限公司
<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗

云浮變壓器繞組變形測試儀四、頻響法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分使用USB接口與平板電腦或者筆記本電腦連接。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz對變壓器變形情況提供更多的分析。4.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。5.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。6.提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。7.軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。8.軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。9.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀 察和停止測量。10.每相測量所需時間小于60秒對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。11.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。12.可使用三相全自動測量方式，將三相測量線一次接好，無需每次測量一相后換線，自動完成三相測量，自動保存測量結果。

云浮變壓器繞組變形測試儀三、頻響法主要技術參數3.1 掃描方式1.線性掃描分布掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。2.分段掃頻測量分布掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技術參數1.幅度測量范圍: (-120dB)至(＋20dB)2.幅度測量精度: 0.1dB3.掃描頻率精度: 0.01％4.信號輸入阻抗：1MΩ5.信號輸出阻抗：50Ω6.信號輸出幅值：±20V7.同相測試重復率：99.9％8.測量儀器尺寸(長寬高)355X145X270(mm)9.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)10.總體重量:30Kg

<云浮>天正華意電氣設備有限公司 云浮變壓器低電壓短路阻抗測試儀價格美麗

云浮變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。
