云浮線路異頻參數測試儀歡迎咨詢 <云浮>天正華意電氣設備有限公司

云浮異頻線路參數測試儀主要技術性能1.本測試儀采用筆記本電腦為數據處理終端，具有觸摸式液晶屏幕顯示，畫面清晰、色彩均勻，波形處理功能強大。由于采用先進的波形處理算法，能較真實地反映現場實測波形，使操作者能可靠地分析各種故障波形。2.先進的軟件設計使人機對話更為友好，僅用觸摸筆操作便能完成所有功能設置，全部漢字提示，操作十分簡單，各種文化層次的人都能很快熟練掌握。3.能檢測110KV、35KV以及10KV等級的架空輸電線路的瓷瓶擊穿引起的閃絡性故障、泄漏性高阻故障及短路、斷路故障，并給出故障距離數，其誤差一般不會超過正負一個桿塔的范圍。4.具有完善的波形處理功能，能將所采集的波形任意選擇顯示、左右平移。這樣便更有利于對特殊故障波形特征拐點的判斷。5.本機面板上設有工作狀態指示燈，可以提醒用戶當前系統是處于低壓脈沖法工作狀態還是處于高壓閃絡法狀態，便于用戶對系統進行監控。三、主要技術指標1.測試對象及適應故障類型：主要測試110KV、35KV包括10KV高壓輸電線路所出現的高阻泄漏性故障，高阻閃絡性故障，斷路故障及短路故障2.測試方法：脈沖測距法和沖擊高壓閃絡測距法3.測試距離：大于150Km4.根據輸電線路的長度可選擇三種測試方式：短距離測試；中距離測試及長距離測試5.取樣方法：電流取樣法6.粗測精度：相對誤差小于5‰，誤差10Km時小于50m7.具有現場測試波形儲存功能：儲存波形的數量僅受電腦內存能力的限定。并能隨時調出屏顯以提供資料分析與對比。

<云浮>天正華意電氣設備有限公司 云浮線路異頻參數測試儀歡迎咨詢

云浮異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

<云浮>天正華意電氣設備有限公司 云浮線路異頻參數測試儀歡迎咨詢

云浮異頻線路參數測試儀但是如果考慮到線路較長，由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度，利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度，并以此速度測試該線路故障距離，以減小測試誤差。1．儀器在波速測量時的接線方式：見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時，儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相，黑夾子夾在線路的接地線或另外一相上。2．“波速測量”：“波速測量”方法如下：將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態，選取適當的“長度選擇”，點擊“波速測量”，屏幕將彈出 “請選擇計算方式”提示菜單（如圖二十所示）。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后，儀器開始輸出測試脈沖，并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展，并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間（如圖二十一所示）。此時，用觸摸筆點擊“計算速度”模擬鍵，儀器界面又彈出提示“請輸入兩游標間的距離”（線路的地面長度）的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后，點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵，屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵，儀器將進入傳播速度輸入界面。點擊“確定”鍵，儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。

<云浮>天正華意電氣設備有限公司
云浮線路異頻參數測試儀歡迎咨詢 <云浮>天正華意電氣設備有限公司

云浮異頻線路參數測試儀連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。2，選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。

云浮異頻線路參數測試儀使用方法1 巡查裝置簡要介紹1.1 信號發生裝置：1.1.1 界面說明打開電源后，顯示主界面如下分“輸出異頻信號”和“本機電池電壓”，通過“選擇”鍵相互切換。“輸出異頻信號”即往線路注入異頻信號（對應異頻信號燈亮）。“本機電池電壓”即檢測本機鋰電池電壓，電池充滿電壓為11.8V(充電器指示燈變為綠燈)當電壓低于9.6V時，會報警，界面顯示“電?池電壓過低，請充電！”，充電時，插上充電器，面板充電指示燈亮，表示充電正常。1.1.2 接線說明信號輸出 將異頻信號輸出線（紅色）一端接入本端口，另一端接入掛鉤拉閘桿（內置保險絲），確保接線良好可靠。大 地 將接地線（黑色）一端接入本端口，另一端接入現場接地柱上，確保接地良好可靠。充電接口 專用12V充電器接口。1.2 信號采集器長按紅色“電源”鍵3秒，指示燈閃爍，即開啟本機，在任何狀態下均可長按下電源鍵3秒進入關機狀態。將本采集器旋進絕緣令克棒。1.3 信號接收定位器1.3.1長按紅色“電源”鍵3秒，開機正常后直接進入主菜單界面，在任何狀態下均可長按下電源鍵3秒進入關機狀態。1.3.2?按“上下”鍵、“確認”和“取消”鍵，可以選擇菜單并進入相應內容。“檢測異頻電流” 檢測信號發生器注入的異頻電流值，超過門限時，蜂鳴器報警。“檢測負荷電流” 檢測線路運行的負荷電流，超過門限時，蜂鳴器報警。“檢測鉗表電壓” 檢測鉗表（即信號采集器）電池電壓，必須大于4.4V否則需更換電池。“檢測本機電壓” 檢測本機（信號接收定位器）電池電壓，必須大于5.0V否則需更換電池。

<云浮>天正華意電氣設備有限公司 云浮線路異頻參數測試儀歡迎咨詢
云浮線路異頻參數測試儀歡迎咨詢 <云浮>天正華意電氣設備有限公司

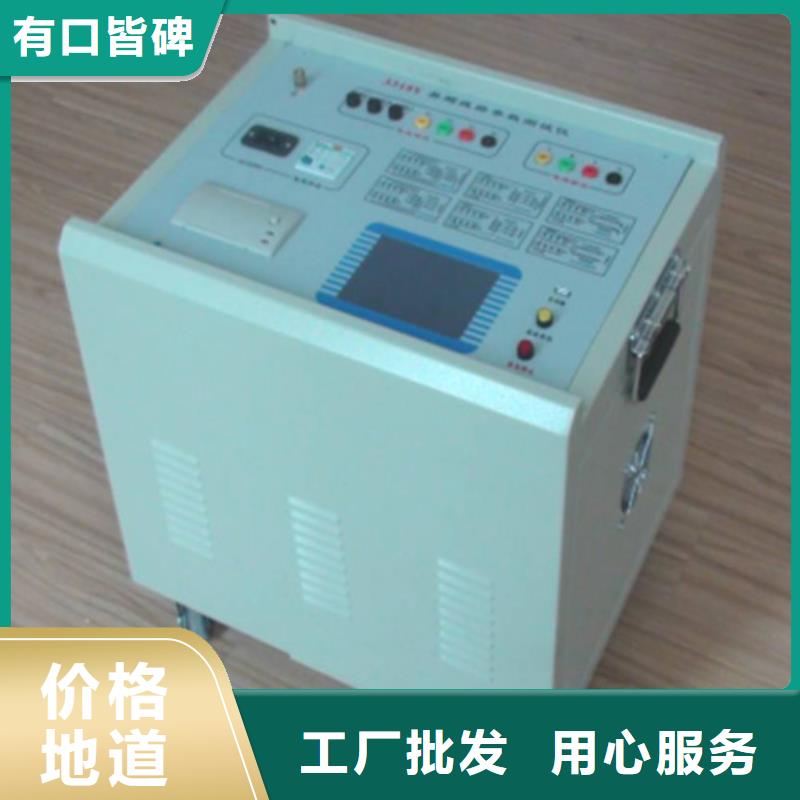

云浮異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

云浮異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板
