云浮直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家

云浮直流高壓發生器按一下復位鈕，保護燈滅，測試儀進入測量待機狀態；5、測試：按下測量鈕約2秒鐘后松開，測試儀便自動完成各種參數的測量，并將測量結果分別記憶在兩塊表頭上，待放電燈亮后更換試品。再按一下測量鈕，即可進行下一次測量。五、誤差調整如果儀器使用一段時間后，發現有誤差，則須進行調整。即：接好試品，取一塊標準高阻電壓表并接在高壓端與地（外殼）間，按下測量鈕不放，看儀器示值與標準表示值是否相等。如不相等，則須調整儀器表頭背面的基準電位器，直到兩值相等為止。如下圖所示：六、注意事項1、除嚴格執行本操作規程外，還必須嚴格執行常規高電壓操作規程；2、放電燈亮前，表示有高壓輸出，嚴禁人為觸及高壓電極或更換試品；3、非專業人員，不得擅自打開外殼檢修；4、在測量過程中，如果保護燈亮，表示試品短路或開路，或U1mA＞量程，或試品接線接觸不良，此時，高壓已自動關閉，待放電燈亮后，按一下復位鈕，將恢復到測量狀態。七、售后服務本產品保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家

云浮直流高壓發生器直流高阻箱使用說明書一、用途直流高阻箱，適合工廠、學校和科研單位應用在交直流電路或電子線路中，作為精密可調的阻抗元件、橋臂元件，或者對中高阻電橋、兆歐表、絕緣電阻測試儀等儀器進行整機校驗之用。二、主要技術指標1、本電阻箱調節范圍為0～1110MΩ。2、本電阻箱小步進值為1 MΩ。3、電阻箱的參考溫度和標稱溫度應符合以下規定：參考范圍：20±0.5℃標稱范圍：20±0.5℃4、電阻箱的參考相對濕度和標稱相對濕度范圍應符合規定：參考范圍：40％～60％標稱范圍：25％～75％5、電阻箱的額定功率不小于0.5W。6、在參考條件下每只十進讀數盤的準確度應符合表1要求：表1十進盤（Ω） ×1M ×10M ×100M準確度（％） ±2 ±2 ±27、電阻箱的電路與外殼金屬之間的絕緣電阻大于500MΩ。8、電阻箱的電路與外殼金屬之間應能耐受45～65HZ交流電壓2000V，歷時一分鐘的試驗不擊穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事項1、在使用電阻箱之前，應先將各開關旋轉幾次，使儀器接觸穩定。2、電阻箱在使用時不可超過標稱功率。3、電阻箱應貯存在環境溫度為10～℃、相對溫度不超過75％、有遮蔽的環境內，空氣中不應含有腐蝕氣體，儀器也不應與不良的雜質接觸：避免太陽光直射到儀器上。四、附則1、在用戶遵守使用及保管規則條件下，從交貨檢定日起1年內，電阻箱如果出現質量問題，我們將無償為用戶維修或更換：并承諾提供終身維護服務。2、產品中附有說明書一份，產品合格證一份，裝箱單一份。

<云浮>天正華意電氣設備有限公司
云浮賣中頻直流高壓發生器的生產廠家 <云浮>天正華意電氣設備有限公司

云浮直流高壓發生器安 全 警 告● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。● 如做容性負載試驗時，一定要接上限流電阻。● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

云浮直流高壓發生器系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗。二、工作原理框圖三、主要技術參數特點1．技術特點：機箱采用鋁合金機箱。采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3％。全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓誤差±（1.5％±2個字），電流誤差±（1.5％±2個字）。升壓電位器零起升壓。 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（3％±2個字）。過壓保護采用拔碼設定，一目了然，誤差±2％。倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 200/2 200/3 200/5 250/3 300/2 300/5額定電壓(kV) 200 200 200 250 300 300額定電流(mA) 2 3 5 3 2 5額定功率(W) 400 600 1000 750 600 1500機箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍壓重量(kg) 7.9 7.9 8.3 9 11 11.5倍壓高度(mm) 970 970 970 1030 1250 1250電壓測量精度 數顯表 ±(1.5％讀數±2個字)電流測量精度 數顯表 ±(1.5％讀數±2個字)波紋系數 ≤3％電壓穩定度 隨機波動，電源電壓變化±10％時≤1％過載能力 空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式 間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力 被試品電容量無限制可用1.5倍的額定電流充電結構特點 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家
云浮賣中頻直流高壓發生器的生產廠家 <云浮>天正華意電氣設備有限公司

云浮直流高壓發生器產品主要技術性能1.脈沖高壓輸出：0—20KV 2.脈沖能量：400J（焦耳）3.高壓脈沖周期：1—5秒（連續可調）4.內置儲能電容：2μF/20KV 5.無線遙控距離：30 m6.電源電壓：220V±10％ 50HZ7.環境溫度：-20℃— 50℃四、操作說明1.使用設備前必須確保可靠接地（注：后面板高壓地與電纜外鎧連接，設備外殼與大地連接），并接好放電棒2.高壓輸出端口與被測電纜用高壓線連接采用沖擊閃絡法測試，用高壓線將高壓輸出端口與被測電纜芯線連接，使用雙Q線將后面板采樣插座與電纜故障測試儀主機連接進行波形采樣3.合上電源開關，綠色電源指示燈亮4.用遙控器操作，按遙控器上相應按鈕操作5.測試完成后，按“停止”按鈕，“工作指示燈”滅，按“降壓”按鈕直至蜂鳴器響。6.按“球合”按鈕至“球隙距離”指示燈滅，球隙自動放電7.關掉設備電源開關，切斷電源8.用放電棒對電纜上殘余高壓進行放電，并在“放電”端進行放電五、遙控器介紹1.球離鍵：按此鍵放電球隙變大，指示燈點亮個數增加；2.啟動鍵：按此鍵機器進入工作狀態，工作指示紅燈亮；3.升壓鍵：點動式按此鍵，可使高壓升壓至放電打火；4.降壓鍵：按此鍵，使高壓降低，到零位蜂鳴器發出聲響；5.停止鍵：按此鍵機器進入待機狀態，電源（綠燈亮）；6.球合鍵：按此鍵放電球隙變小，指示燈點亮個數減少，動球回到零位時放電。與維護1.設備儀器應良好連接。“輸出”端口引出的高壓線應盡可能的遠離金屬外殼和地，應與被測電纜芯線相連。2.各設備及儀器應良好接地，電纜外皮接大地。3.做完高壓沖閃后，一定要使球隙回零，使兩球相碰，電容上存的電能才能放掉。4.為需用地線再次放電（用放電棒），確認電容的電已放完，才可接近主機。5.如遇突然斷電，動球無法回零，須采用放電棒在“放電”端口對電容放電。6.如有故障和不正常聲響、現象應按關機步驟及時關機。

云浮直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

<云浮>天正華意電氣設備有限公司
云浮賣中頻直流高壓發生器的生產廠家 <云浮>天正華意電氣設備有限公司

云浮直流高壓發生器直流高阻箱使用說明書一、用途直流高阻箱，適合工廠、學校和科研單位應用在交直流電路或電子線路中，作為精密可調的阻抗元件、橋臂元件，或者對中高阻電橋、兆歐表、絕緣電阻測試儀等儀器進行整機校驗之用。二、主要技術指標1、本電阻箱調節范圍為0～1110MΩ。2、本電阻箱小步進值為1 MΩ。3、電阻箱的參考溫度和標稱溫度應符合以下規定：參考范圍：20±0.5℃標稱范圍：20±0.5℃4、電阻箱的參考相對濕度和標稱相對濕度范圍應符合規定：參考范圍：40％～60％標稱范圍：25％～75％5、電阻箱的額定功率不小于0.5W。6、在參考條件下每只十進讀數盤的準確度應符合表1要求：表1十進盤（Ω） ×1M ×10M ×100M準確度（％） ±2 ±2 ±27、電阻箱的電路與外殼金屬之間的絕緣電阻大于500MΩ。8、電阻箱的電路與外殼金屬之間應能耐受45～65HZ交流電壓2000V，歷時一分鐘的試驗不擊穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事項1、在使用電阻箱之前，應先將各開關旋轉幾次，使儀器接觸穩定。2、電阻箱在使用時不可超過標稱功率。3、電阻箱應貯存在環境溫度為10～℃、相對溫度不超過75％、有遮蔽的環境內，空氣中不應含有腐蝕氣體，儀器也不應與不良的雜質接觸：避免太陽光直射到儀器上。四、附則1、在用戶遵守使用及保管規則條件下，從交貨檢定日起1年內，電阻箱如果出現質量問題，我們將無償為用戶維修或更換：并承諾提供終身維護服務。2、產品中附有說明書一份，產品合格證一份，裝箱單一份。

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家

云浮直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家 云浮賣中頻直流高壓發生器的生產廠家 <云浮>天正華意電氣設備有限公司

云浮直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

云浮直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

<云浮>天正華意電氣設備有限公司

云浮直流高壓發生器操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。

<云浮>天正華意電氣設備有限公司
云浮賣中頻直流高壓發生器的生產廠家 <云浮>天正華意電氣設備有限公司

云浮直流高壓發生器避雷器閥片直流參數測試儀一、用途及特點該測試儀用于測量氧化鋅壓敏電阻的壓敏電壓（U1mA）和 0.75U1mA下的泄漏電流（Id）。該測試儀采用高頻高壓技術，高壓的產生、控制以及測量等環節有機結合，構成一個大的閉環系統，產生高精度恒流、恒壓源。并有多重保護，可靠。整個測試過程，只需按一下測量鈕，測試儀便在幾秒鐘內自動完成所有項目的測量。該測試儀測量系統數字化，穩定性好，精度高，檢測結果以三位半LED數字顯示，并有記憶功能，直觀清晰。二、簡要工作原理人工按一下檢測量鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過試品，經FY自動測量U1mA值，然后又由程序控制器發出指令產生0.75U1mA的恒定電壓加在試品上，進而從FL上測得流過MOA的電流Id。此兩值U1mA和Id以LED數碼分別顯示在兩塊表頭上，并可長時間保存，以便讀數。，程序控制器關閉直流高壓電源，自動放電，發出指示，告知測量完畢。三、主要技術指標1、測量范圍：壓敏電壓：0-10.00kV泄漏電流：0-1000μA恒 流：1mA2、分辨力：壓敏電壓0.01kV，泄漏電流：1μA。3 準確度：壓敏電壓: ±（１.5％＋2個字）泄漏電流：±（１.5％＋2個字）恒 流：±（１.5％＋2個字）4、工作電源：220V±10％ 50Hz四、操作規程1、將測試儀后面板上的接地端子可靠接地；2、將試品接在后面板“H”—“L”端子之間(“L（紅色）”端不得與外殼和地相連接)；3、接通測試儀電源，打開后面板上的電源開關

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家
<云浮>天正華意電氣設備有限公司

云浮直流高壓發生器 警告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖4）所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電．有嘶嘶聲：當無聲音時可用放電棒放電，直接接上地線放電。直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。

云浮賣中頻直流高壓發生器的生產廠家

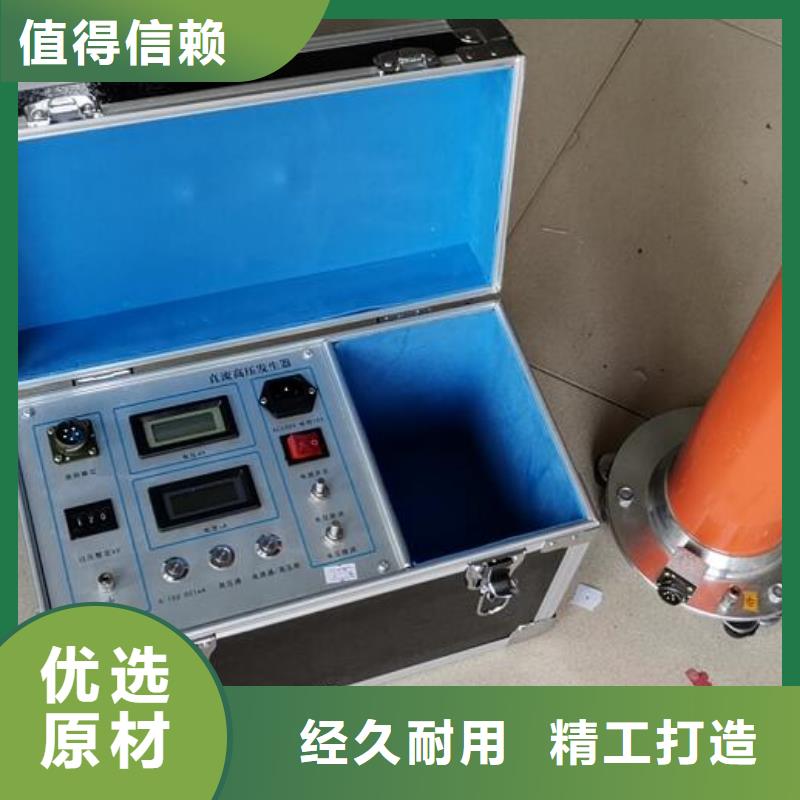

云浮直流高壓發生器產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．數顯電壓表：數字顯示直流高壓輸出電壓。6．數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。（2）．倍壓筒示意圖 1． 高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2． 均壓球3． 倍壓筒體4． 接地端子 5． 中頻連接端子6． 底座（3）試驗回路連接圖

<云浮>天正華意電氣設備有限公司 云浮賣中頻直流高壓發生器的生產廠家

云浮直流高壓發生器 一體化高壓電源使用說明書青島天正華意電氣設備有限公司目 錄一體化電源一、概述二、主要特點三、技術參數四、儀器操作面板及界面說明 5五、操作方法的簡介 5六、使用與維護 6七、配置清單 7尊敬的顧客:在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。由于輸入輸出端子、測試柱等均有可能帶電壓，在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?要求請閱讀下列注意事項，以免人身傷害，為了避免可能發生的危險，只可在規定的范圍內使用。①：使用時一定要將儀器可靠接地，高壓輸出線不要與地面接觸；②：只有合格的技術人員才可執行維修，防止觸電造成人身傷害；③：正確地連接和斷開。當測試導線與帶電端子連接時，一定不要連接或斷開測試導線。做完試驗后一定要放電，中途暫停時也要放電，以免意外碰到；④：避免接觸裸露電路和帶電金屬。有電時，請勿觸摸裸露的接點和部位。⑤：請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試。由此發生的事故與設備生產商無關!一、概述TH-32KV一體化電源采用一體化設計，內置高壓電容及可調間隙球，體積小，重量輕，接線簡單，方便運輸及隨身作業。
